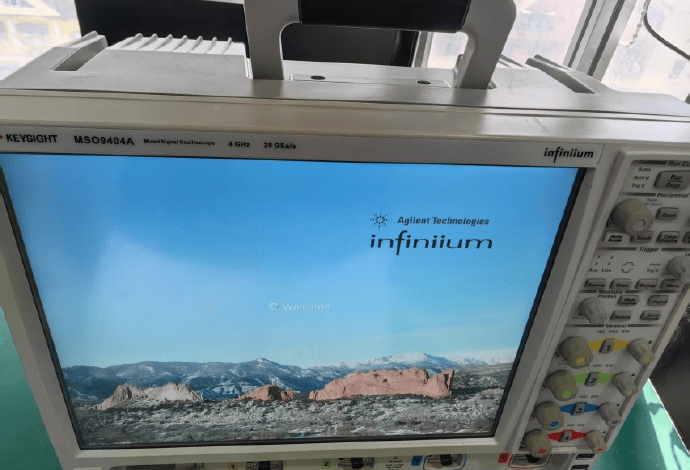

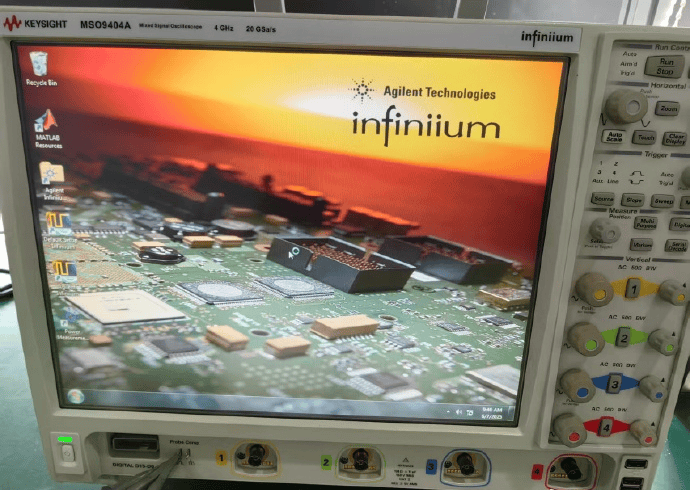

是德科技 MSO9404A三合一高性能混合信号示波器
创始人
2026-08-05 17:13:50
0次
是德科技 MSO9404A 是一款集成了示波器、逻辑分析仪和协议分析仪的三合一高性能混合信号示波器，核心参数为4 GHz带宽、4个模拟通道+16个数字通道，专为复杂的嵌入式系统调试和高速信号分析设计。
核心性能指标
该设备的主要技术参数如下表所示：
特性 规格参数
带宽 4 GHz
模拟通道 4个
数字通道 16个
最大采样率 20 GSa/s
标准记录长度 20 Mpts/通道 (可升级至1 Gpts)
显示屏 15英寸 XGA
上升时间 (典型值) 253 ps (10-90%), 174 ps (20-80%)
三合一核心功能
高性能示波器：凭借4 GHz的带宽和20 GSa/s的采样率，配合 InfiniiScan 高级触发功能，能够精确捕获和显示高速信号，提供出色的信号完整性。
逻辑分析仪：集成的16个深存储数字通道，支持高达2 GSa/s的定时采样率，便于分析数字总线上的时序和逻辑关系。
协议分析仪：支持广泛的串行协议解码，如 I²C、SPI、CAN、LIN、USB 2.0、以太网、PCI Express 等，能快速定位协议层错误。
典型应用场景
嵌入式系统调试：同时观察模拟传感器信号和数字控制总线，进行跨域分析。
高速数字电路设计：对DDR内存、高速串行总线进行信号完整性测试和一致性分析。
电源完整性测量：借助其低本底噪声（50 mV/格时为1.24 mVrms）和精确触发，捕捉电源轨上的纹波和瞬态噪声。
总的来说，MSO9404A 是是德科技Infiniium 9000系列中的高端型号，以其强大的综合能力和深存储特性，为工程师提供了一个强大的单平台调试解决方案。
