LM63625DQPWPRQ1是一款通过AEC-Q100认证的汽车级同步降压稳压器，能够在3.5V至36V的宽输入电压范围内工作，提供高达2.5A的输出电流。该芯片采用16引脚HTSSOP封装，支持400kHz和2.1MHz的可编程开关频率，兼顾了高效性能和紧凑的布板空间。

其独特的设计使其即使在-40°C至150°C的极端工作温度下也能保持稳定性能，非常适合汽车电子和工业控制等恶劣环境应用。

01 核心规格参数

LM63625DQPWPRQ1在电气性能和物理特性上都经过精心优化，满足现代电子设备对电源管理的高要求。

电气特性

• 输入电压范围：3.5V至36V
• 输出电压范围：1V至20V可调
• 输出电流：2.5A
• 开关频率：400kHz、2.1MHz（可通过RT电阻调节）
• 静态电流：极低静态电流，提升轻载效率
• 同步整流：是，提高整体效率

物理特性与环境规格

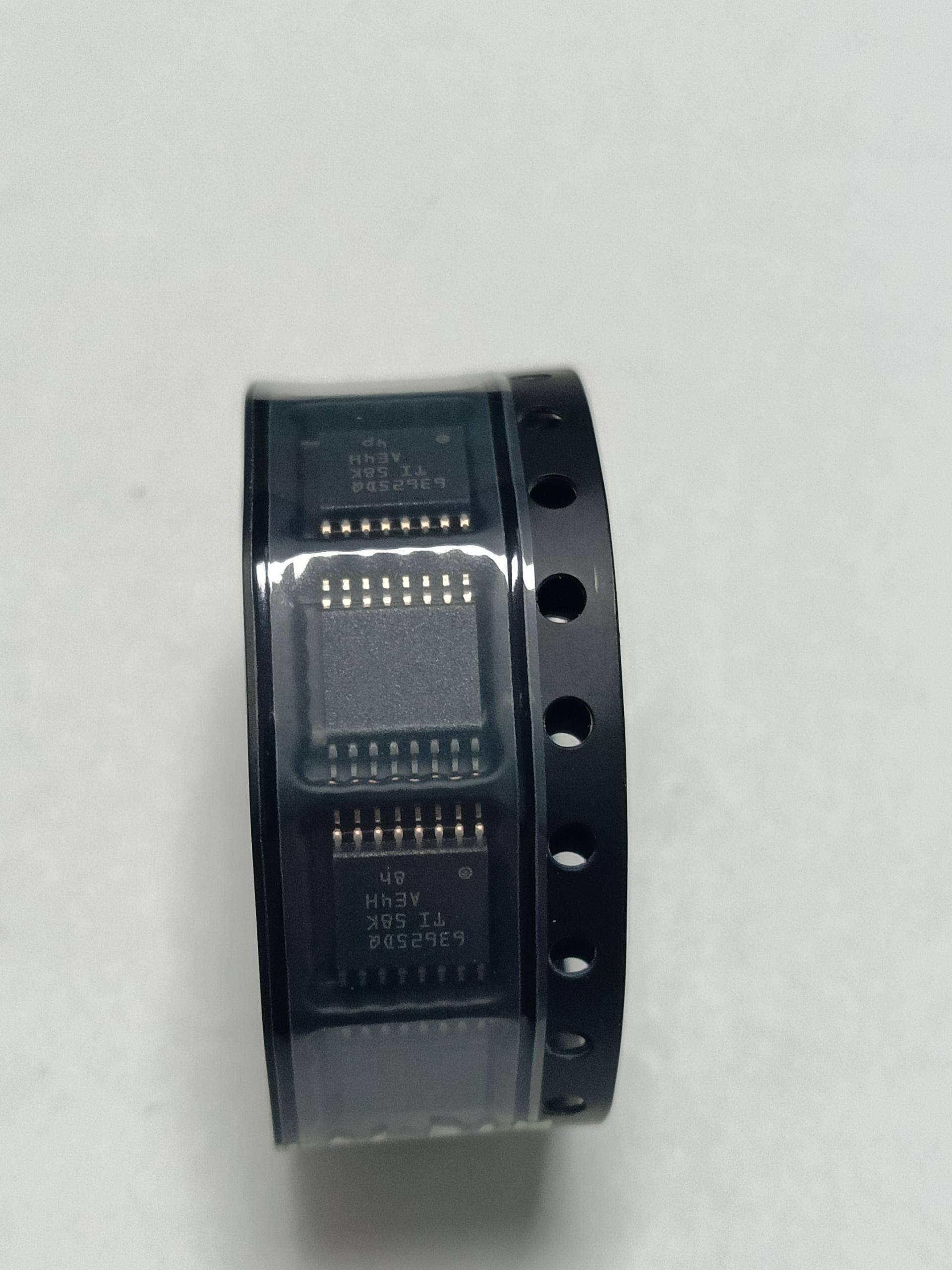

• 封装形式：16引脚HTSSOP（PWP0016D）
• 封装尺寸：5.00mm × 4.00mm
• 工作温度范围：-40°C ~ 150°C（TJ）
• 质量认证：符合AEC-Q100汽车级标准

02 芯片功能描述

LM63625DQPWPRQ1采用先进的同步降压拓扑结构，集成了主开关和同步开关，具有极低的导通电阻，有效减少了传导损耗。

该芯片的可编程开关频率特性（400kHz或2.1MHz）使工程师能够根据应用需求在效率和元件尺寸间取得最佳平衡。较高的开关频率允许使用更小尺寸的外部电感器和电容器，有助于减小整体解决方案的尺寸。

内部软启动功能能有效限制浪涌电流，防止启动时出现过大的电流冲击。芯片还集成了全面的保护功能，包括过流保护、过热保护和欠压锁定，确保在异常工况下的安全运行。

其电流模式控制架构提供了出色的线路和负载瞬态响应，简化了回路补偿，同时保持稳定性。

03 行业应用领域

LM63625DQPWPRQ1凭借其汽车级认证和优异的性能，在多个领域发挥着重要作用。

汽车电子

• 高级驾驶辅助系统(ADAS)：为雷达和摄像头模块提供高效、稳定的电源
• 信息娱乐系统：在宽输入电压波动下保持稳定输出
• 发动机控制单元(ECU)：在高温环境下保证可靠工作
• 车身控制模块：为各种车身电子控制单元提供可靠电源

工业控制系统

• 工业自动化设备：在恶劣工业环境下保证稳定运行
• 电机驱动与控制：参与电机控制电路，提高系统稳定性
• 过程控制系统：处理来自各种过程控制传感器的信号

电源管理

• 商用网络和服务器电源单元：提供高效的电压转换-
• 5
• 分布式电源系统：在中间总线架构中实现高效的电压转换
• 电池供电设备：凭借低静态电流延长电池使用时间

04 选型指南与替代方案

在选择LM63625DQPWPRQ1时，工程师需要综合考虑应用需求与替代型号的特性差异。

直接替代型号

• LM63615DQPWPRQ1：同系列1.5A版本，适合较低电流需求的应用
• LM63625DQDRRRQ1：采用WSON-12封装（3mm x 3mm）的2.5A版本，尺寸更紧凑
• LM63615CQDRRRQ1：固定2.1MHz开关频率的1.5A版本

选型考量因素

• 环境要求：对于汽车电子应用，LM63625DQPWPRQ1的AEC-Q100认证是必要选择
• 电流需求：需要不超过2.5A输出电流的应用适合选择此型号
• 空间限制：紧凑的HTSSOP封装使其适合空间受限的设计
• 效率需求：高效的同步整流架构适合对电池寿命要求高的便携设备

设计注意事项

使用LM63625DQPWPRQ1时，需注意PCB布局优化，功率回路应尽可能短以降低噪声和干扰。建议选择符合电流要求的电感器和电容器，以确保系统稳定性。在高频应用中，需特别关注开关节点的布局以降低EMI干扰。

LM63625DQPWPRQ1作为一款汽车级同步降压稳压器，以其宽输入电压范围、2.5A输出电流和高开关频率的特性，在汽车电子、工业控制和电源管理领域提供了高效的电源解决方案。

其符合AEC-Q100标准和-40°C至+150°C的宽工作温度范围，使其能够在恶劣环境下稳定工作。无论是ADAS系统、工业自动化设备还是服务器电源，这款稳压器都能提供优异的性能和可靠的运行。
