按阻值特性与结构，电阻整体分为固定电阻和可变电阻两大类，其中固定电阻阻值恒定、用量最大，是电路主流器件；可变电阻阻值可调或随环境参数变化，主要用于校准、传感与电路防护。

实际电阻的等效模型

（一）固定电阻（直插+贴片两大形态）

1.轴向直插圆柱电阻

绕线电阻：以陶瓷为基底，缠绕镍铬丝制成，核心优势为超高精度（最低0.005%）、低温漂、大功率承载能力；短板是寄生电感大，完全不适用于高频场景，仅适配低频大功率电路。

绕线电阻

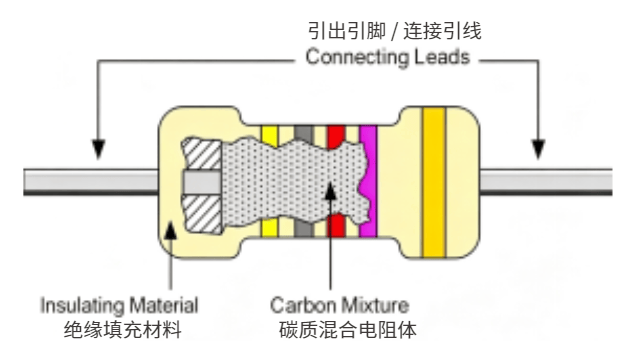

碳合成电阻：碳粉烧结工艺，成本为所有电阻最低；缺点是容差大、噪声高、温漂性能差，优势为耐压性强、不易烧毁，用于低端通用电路。

碳合成电阻

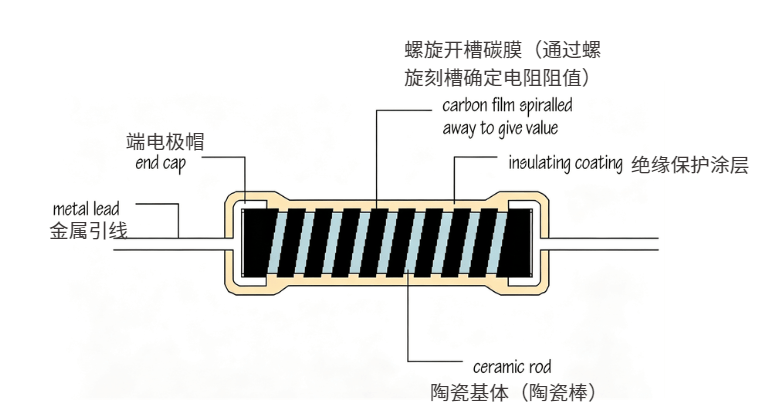

碳膜电阻：陶瓷基底沉积碳膜，可通过螺旋开槽调节阻值，可制作常规精密款，但温度稳定性较差，性价比中等。

碳膜电阻

金属膜电阻：真空镀镍铬合金工艺，可达到E192超高精密等级，具备高精度、低噪声、温漂稳定的优势，是精密模拟电路首选。

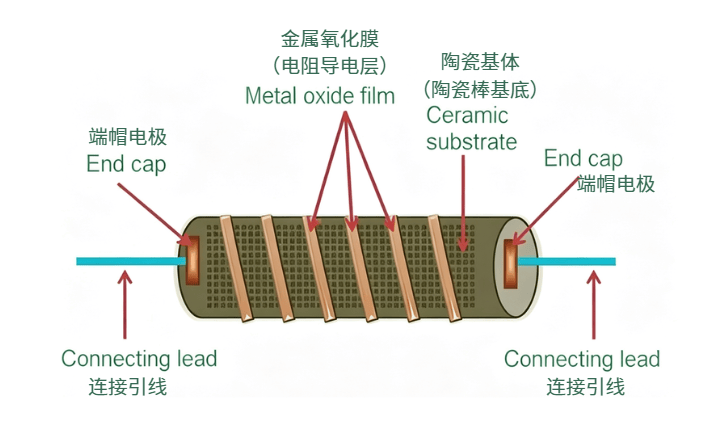

金属氧化物膜电阻：采用锡/锑氧化物镀膜，核心特性为耐高温，适配高温工况电路场景。

金属氧化物膜电阻

2.片状贴片电阻

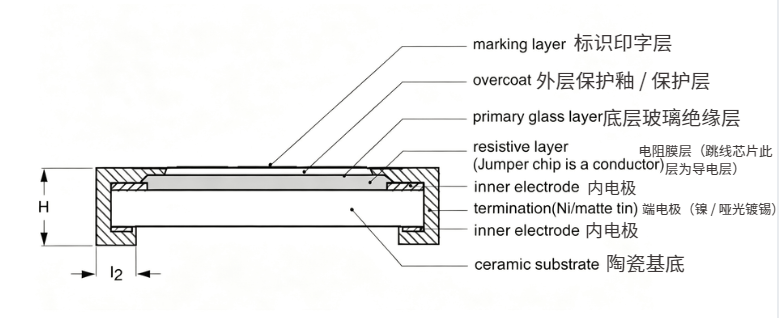

厚膜电阻：市面绝对主流，通过丝网印刷二氧化钌电阻层制成，膜厚约100μm，精度覆盖5%、1%，性价比极高，适配绝大多数通用电路板。

厚膜电阻

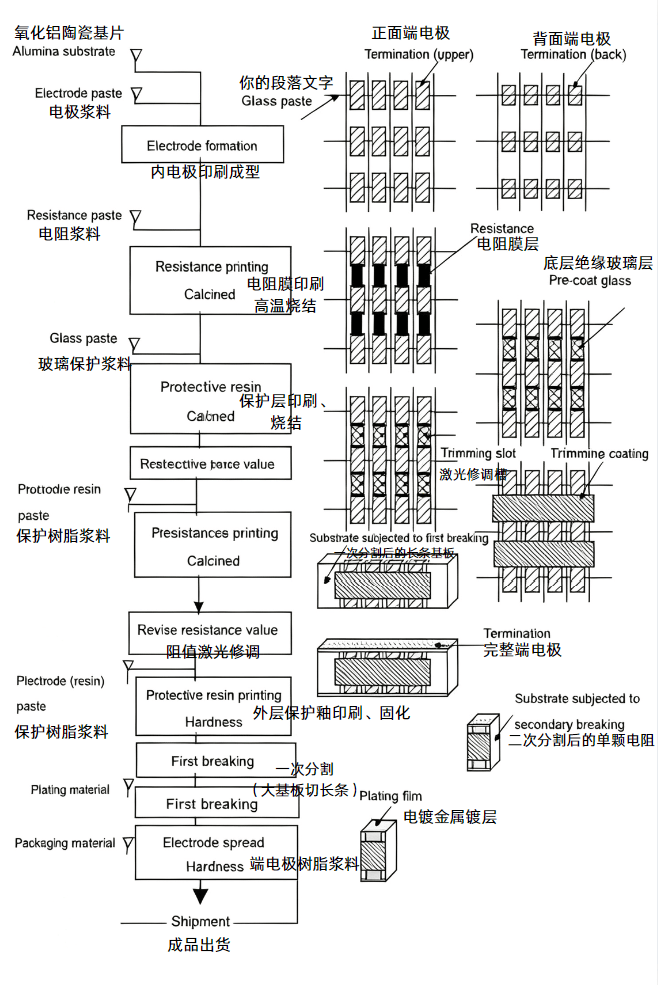

厚膜贴片电阻完整量产工序

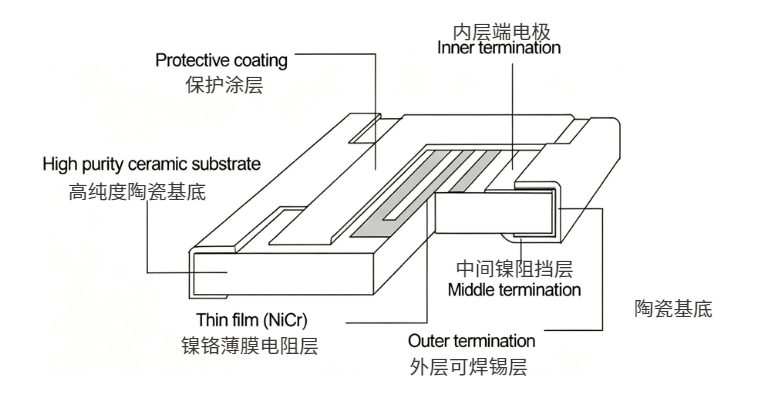

薄膜电阻：真空沉积镍铬薄膜（膜厚仅0.1μm，为厚膜的千分之一），经光刻成型，高频性能、精密性能优异，用于高频、高精度电路。

薄膜电阻

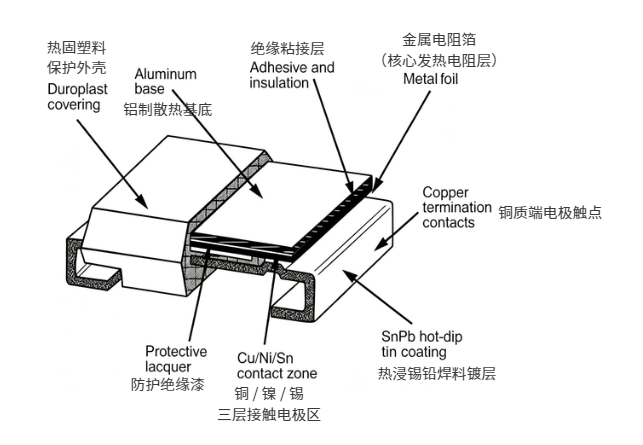

金属箔电阻：镍铬箔光刻成型，综合电气性能最优，是高端精密设备、高频仪器的核心选型。

金属箔电阻

（二）可变电阻

1.手动可调电阻

电位器（三端）：核心用于电路分压调节；

变阻器（两端）：仅用于单纯调节电路阻值；

微调器：需专用工具调节，多用于设备出厂参数校准。

2.敏感电阻（非线性传感/防护型）

此类电阻阻值随环境物理量变化，无固定阻值，主要用于电路保护与物理量检测。

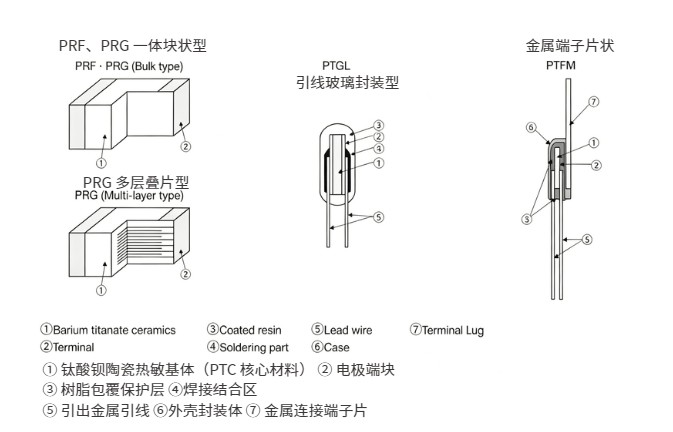

热敏电阻：分为PTC正温度系数和NTC负温度系数。PTC超阈值温度后阻值陡增，实现自恢复过流保护，其中CPTC陶瓷型适配高压大电流、PPTC高分子型适配低压小电流；NTC主要用于电路测温、温度补偿。

热敏电阻

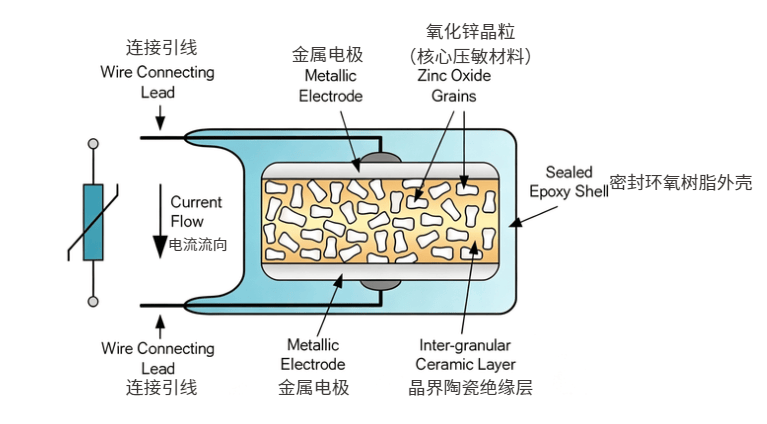

压敏电阻MOV/MLV：MOV由氧化锌烧结而成，超阈值电压后阻抗骤降，可泄放浪涌电压，实现过压防护；MLV为多层片状衍生款，体积小巧，适配低压直流场景。核心短板是寄生电容大、响应速度慢，严禁用于高速信号线。

压敏电阻

其他敏感电阻：光敏、湿敏、磁敏电阻，可对应检测光、湿度、磁场等物理量，广泛应用于各类传感器电路。

写在最后

在实际电路设计中，可根据工况精度、频率、温度、防护需求及成本预算，匹配对应工艺结构的电阻型号，保障电路运行的稳定性、精准性与安全性。
