IU5510：针对先进制程主控,具备直通跟随模式,低功耗,1.2M@1.2A降压DCDC稳压器

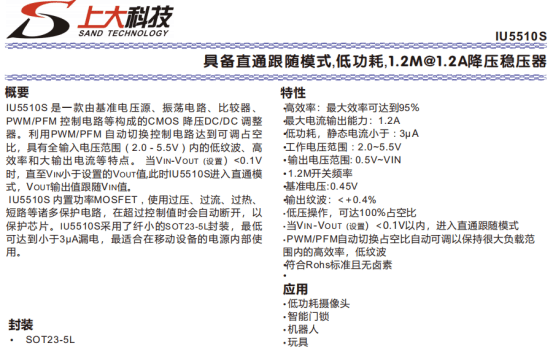

IU5510S是一款专为先进制程主控设计的CMOS降压DC/DC稳压器，适配低功耗摄像头、智能门锁、机器人等采用先进制程主控的设备，采用纤小的SOT23-5L封装，能满足先进制程设备对供电紧凑性、低功耗与高稳定性的核心需求。
其核心性能契合先进制程主控特性：工作电压范围2.0~5.5V，输出电压0.5V~VIN可调，可精准匹配不同先进制程主控的供电需求；1.2M高开关频率减少对主控高频工作的干扰，输出纹波<+0.4%，保障主控供电纯净，避免信号失真。效率最高达95%，静态电流<3μA，待机电流低至1μA，能有效降低先进制程设备的整体功耗，延长续航。
独特的直通跟随模式的当VIN-VOUT（设置）<0.1V时自动启用，VOUT跟随VIN输出，适配先进制程主控宽电压供电场景；内置过压、过流、过热、短路保护，可避免供电异常损坏敏感的先进制程主控。
应用时，输入电容需紧靠VIN和GND管脚放置，FB管脚通过电阻分压设定输出电压（推荐R2>500KΩ以降低待机电流）；PCB布局建议在地线覆盖芯片本体，大电流路径走线短粗。整体以低功耗、低纹波、小尺寸、高可靠性为优势，为先进制程主控提供稳定高效的供电解决方案。
一 IU5510的特性
高效率:最大效率可达到95%
最大电流输出能力:1.2A
低功耗,静态电流小于:3uA
工作电压范围:2.0~5.5V
输出电压范围:0.5V~VIN
1.2M开关频率
基准电压:0.45V
输出纹波:<+0.4%
低压操作,可达100%占空比
当VIN-VOUT(设置)<0.1V以内,进入直通跟随模式
PWM/PFM自动切换占空比自动可调以保持很大负载范
围内的高效率,低纹波
符合Rohs标准且无卤素
二 IU5510的应用信息

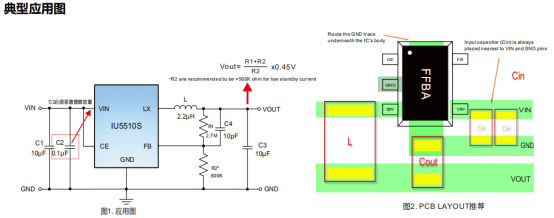

1 典型应用图

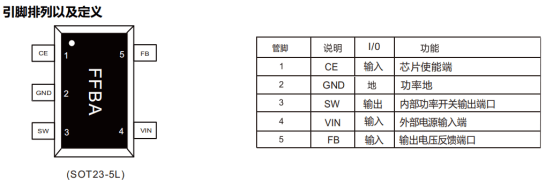

2 引脚排列及定义

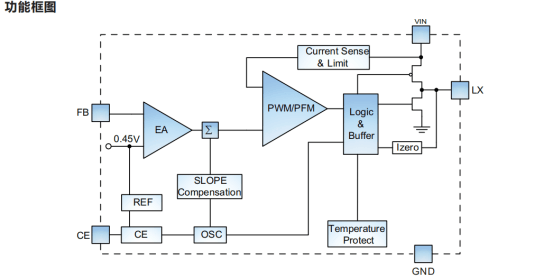

3 功能框图

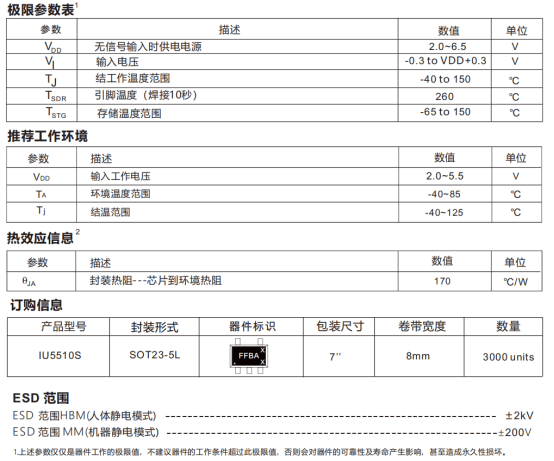

4 基础参数

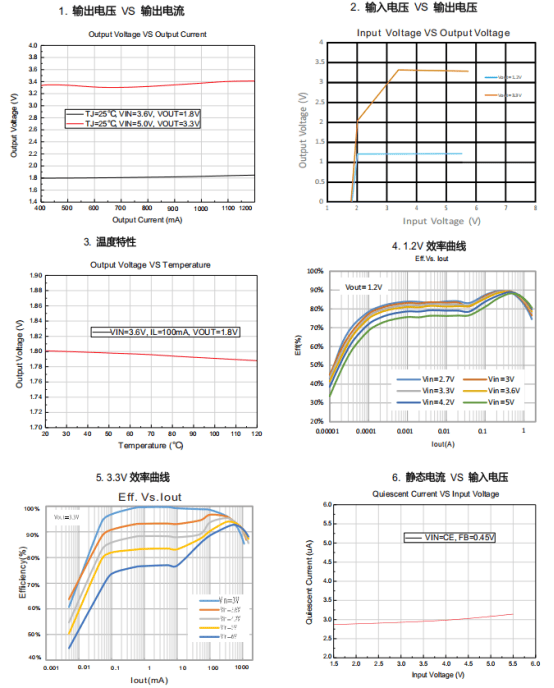

5 特性曲线
