在测试测量领域，示波器擅长捕捉瞬态，记录仪胜在长时间监测。但在复杂的工业现场，既需要高采样率来分析细节，又需要长时间记录来复现偶发故障。致远仪器ZDL6000示波记录仪通过模块化硬件设计与独特的双模式架构，在单台设备上兼顾波形分析与大数据记录需求。

测什么？模块化架构应对混合信号挑战

针对机电系统测试中信号类型复杂、通道数量多的痛点，ZDL6000采用灵活的模块化设计，解决单一设备无法覆盖混合信号采集的问题。

硬件配置灵活

主机提供8个标准化扩展插槽（如图1），用户可以根据实际测试项目需求，从电压、温度、CAN总线等不同类型的采集板卡中自由组合（板卡类型如图2），实现按需配置。

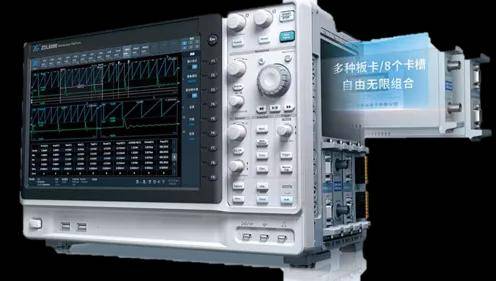

图1 ZDL6000主机

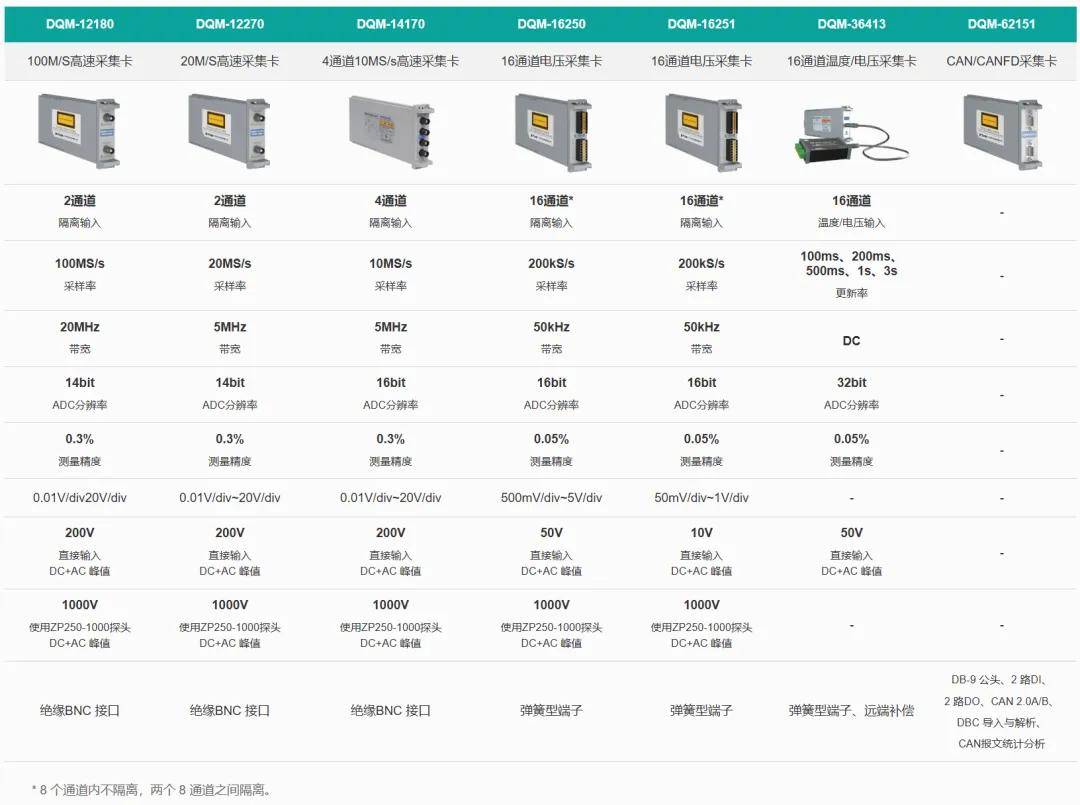

图2 记录仪板卡类型

多信号同步采集

设备支持同时采集强弱电压、温度变化以及汽车电子中的CAN/CAN FD报文。若配合外部传感器，还可将电流、压力、振动等物理量统一纳入采集系统，并在同一时间轴下进行同步分析。

高通道密度

面对新能源电池堆或工业自动化产线等多点测试场景，单台主机最高支持扩展至128通道同步输入，降低多台设备级联带来的同步误差与管理成本。

怎么用？双模式覆盖研发与耐久测试

ZDL6000通过底层软件架构的优化，实现“示波器”与“记录仪”两种工作模式的独立运行。用户通过触屏界面的滑条即可进行功能切换，适应不同的测试阶段。

示波模式：高采样，捕捉瞬态异常

适用场景：研发调试、故障复现、波形细节查看

通过向左滑动界面进入示波模式（如图3）。在此模式下，设备具备高精度示波器的实时刷新与触发能力。配合边沿、脉宽等多种触发条件，工程师可以快速捕捉信号毛刺或偶发跳变，并对微秒级的波形细节进行展开分析。

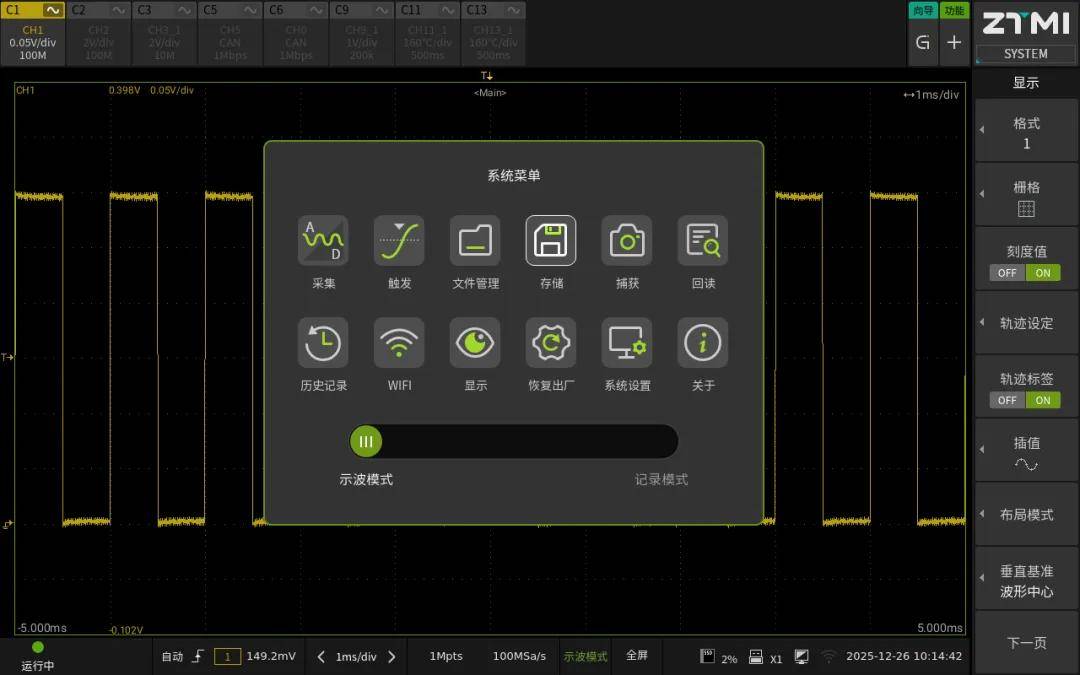

图3 ZDL6000示波模式

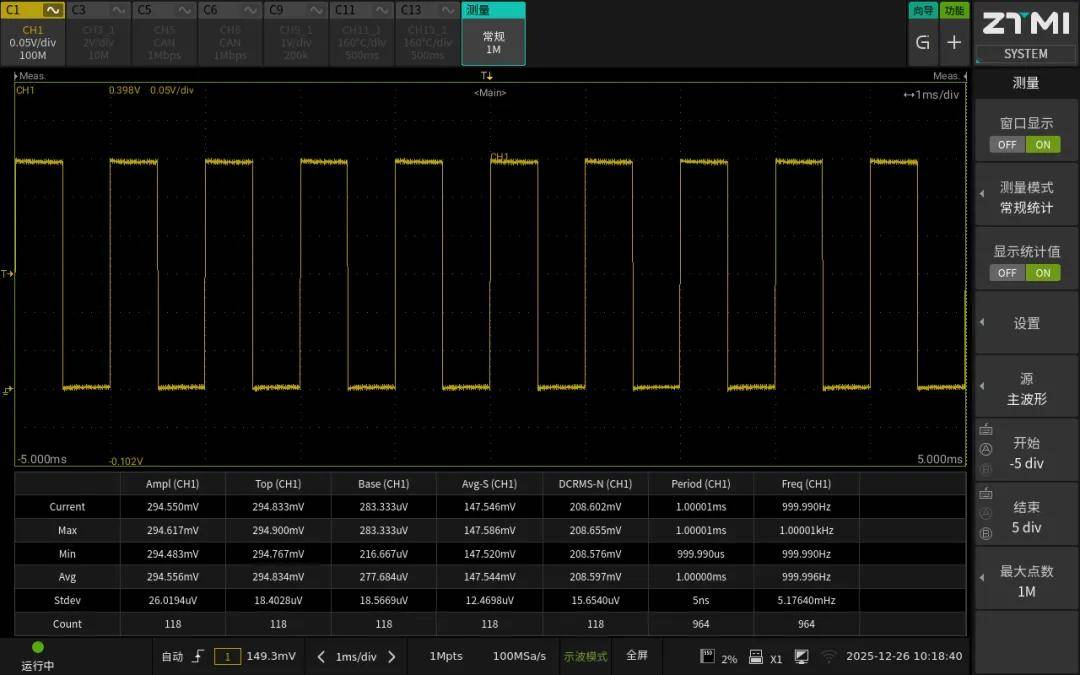

图4 示波模式运行界面

记录模式：大存储，进行长周期监测

适用场景：耐久性实验、环境应力筛选、无人值守监控

通过向右滑动界面进入记录模式（如图5）。在此模式下，设备启用实时流盘技术，配合机身存储，可实现最长500天的连续无间断记录。这种全数据记录方式避免死区时间，确保存储期间的所有信号波动均可事后追溯。

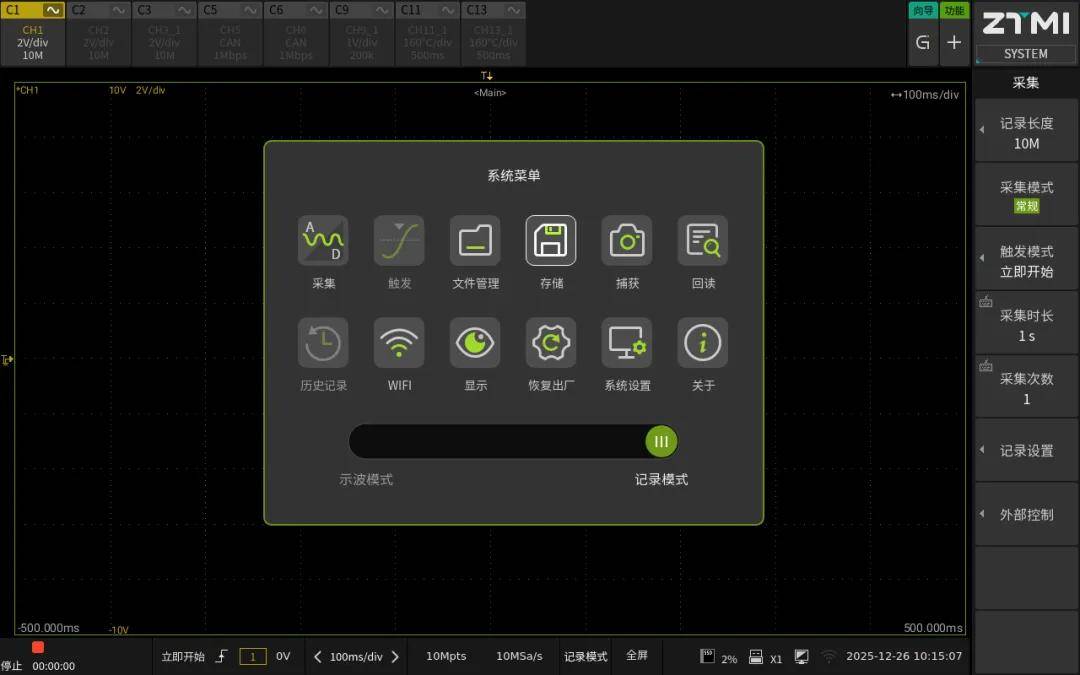

图5 ZDL6000记录模式

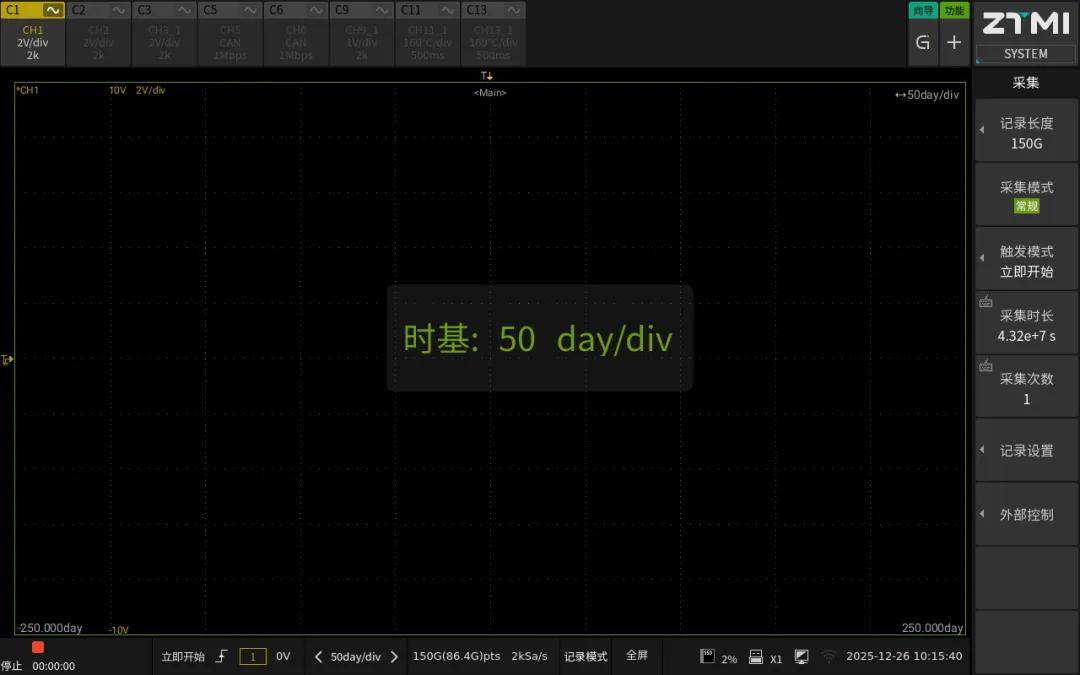

图6 记录模式界面

怎么分析？从实时运算到Python自定义脚本

采集数据是第一步，ZDL6000在提供标准化分析工具的同时，增加开放式的计算能力，大幅提升数据处理的效率（功能一览如图7）。

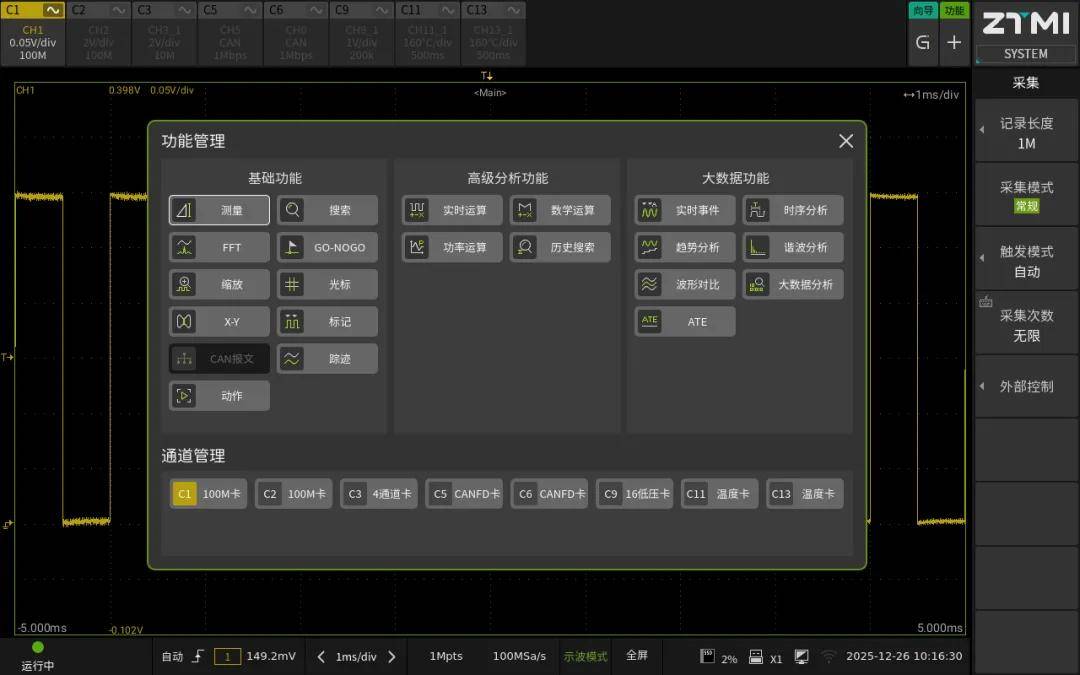

图7 ZDL6000功能一览

多维分析工具

设备内置光标测量、参数搜索、FFT频谱分析、GO-NOGO判定等基础工具，并由底层硬件支持实时的数学运算、功率分析以及大数据时序分析。

支持Python二次开发

针对特定行业的非标分析需求，ZDL6000支持用户加载自定义Python脚本（如图8、图9），可将算法集成至设备，直接在仪器端完成自动化分析与处理。

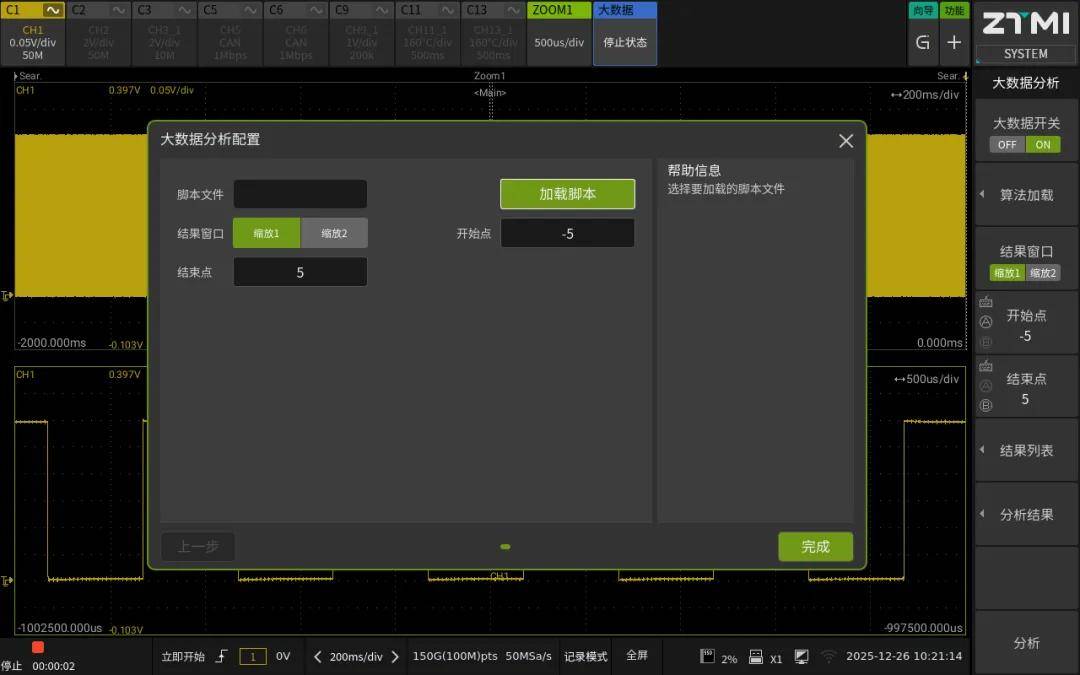

图8 Python脚本加载

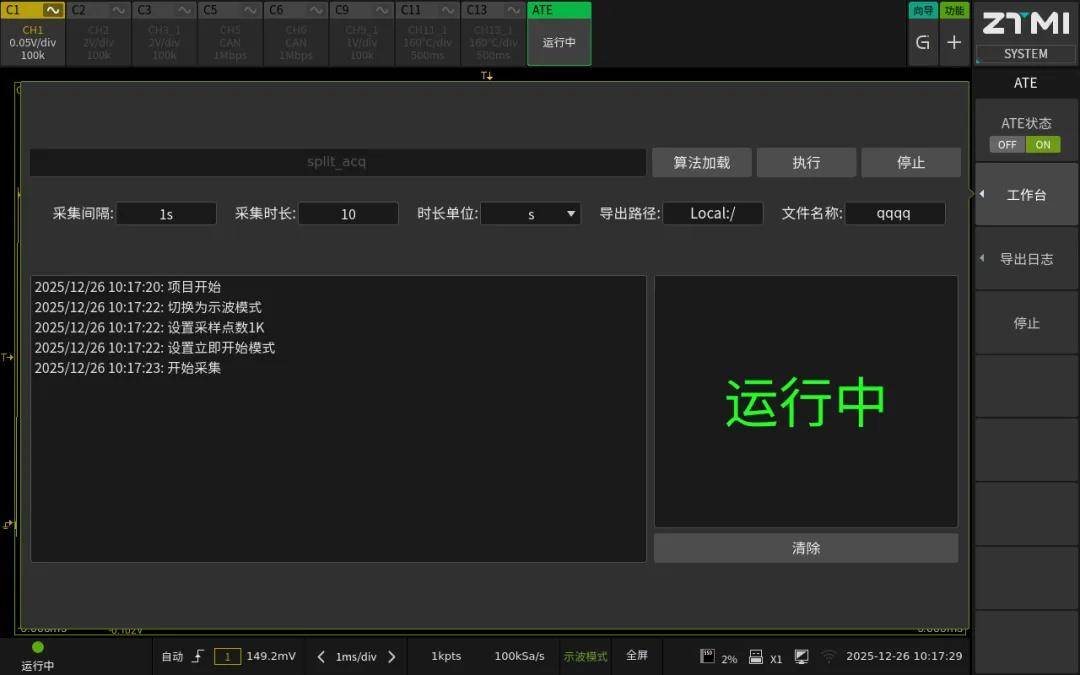

图9 大数据分析运行

怎么存？高吞吐存储与多格式兼容

为了适应工业现场的大数据量写入与后续的PC端处理，ZDL6000在存储配置与数据交互上提供可靠支持。

TB级固态存储

主机最高可选配2T SSD固态硬盘，确保存储介质能够满足多通道、高采样率下的数据实时写入速度及稳定性要求。

通用格式导出

系统支持将记录数据转换为CSV、MATLAB等多种主流格式（如图10）。工程师无需通过专用软件转换，即可直接将数据导入Excel或MATLAB等PC端软件中进行二次报表制作或深度仿真。

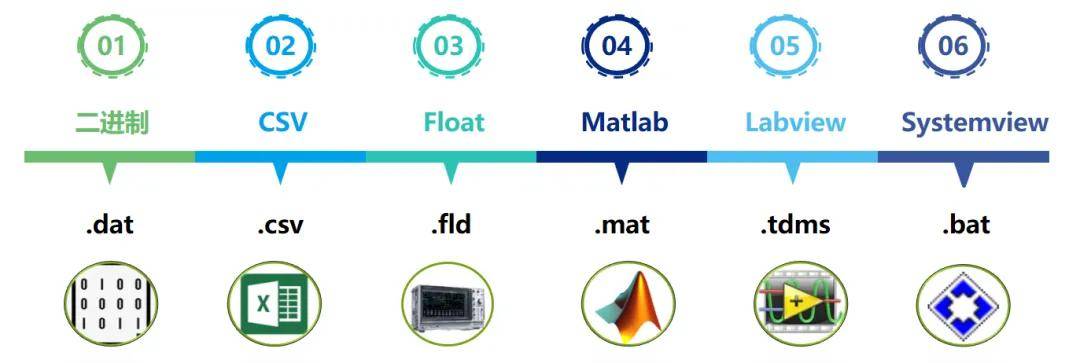

图10 数据格式类型
