大疆创新推出了一款全新的户外电源 DJI Power 1000 Mini，这款户外电源内置1度电容量的磷酸铁锂电池，逆变器额定输出功率为1000W，超频输出功率为1200W，能够满足空气炸锅，烧水壶和电陶炉等大功率电器使用，逆变器还优化了低功率下的转换效率，提升小功率用电器使用时间。

户外电源支持市电充电，从0充电至80%只需58分钟，支持400W行车闪充，支持太阳能板充电和USB-C充电。户外电源设有两个新国标五孔输出接口，设有SDC接口，并设有USB-C伸缩线，伸缩线长度约为80CM，便于日常使用。此外伸缩线模块还支持拆卸更换，免除后顾之忧。

面板还设有USB-C和USB-A接口，USB-C接口支持100W双向快充，USB-A接口支持12W输出。SDC接口支持400W充电输入和300W放电输出。逆变器采用灌胶保护工艺，海边露营和高原自驾时仍能放心使用。下面充电头网就带来大疆这款户外电源的拆解，一起看看内部的设计和用料。

大疆创新DJI Power 1000 Mini户外电源开箱

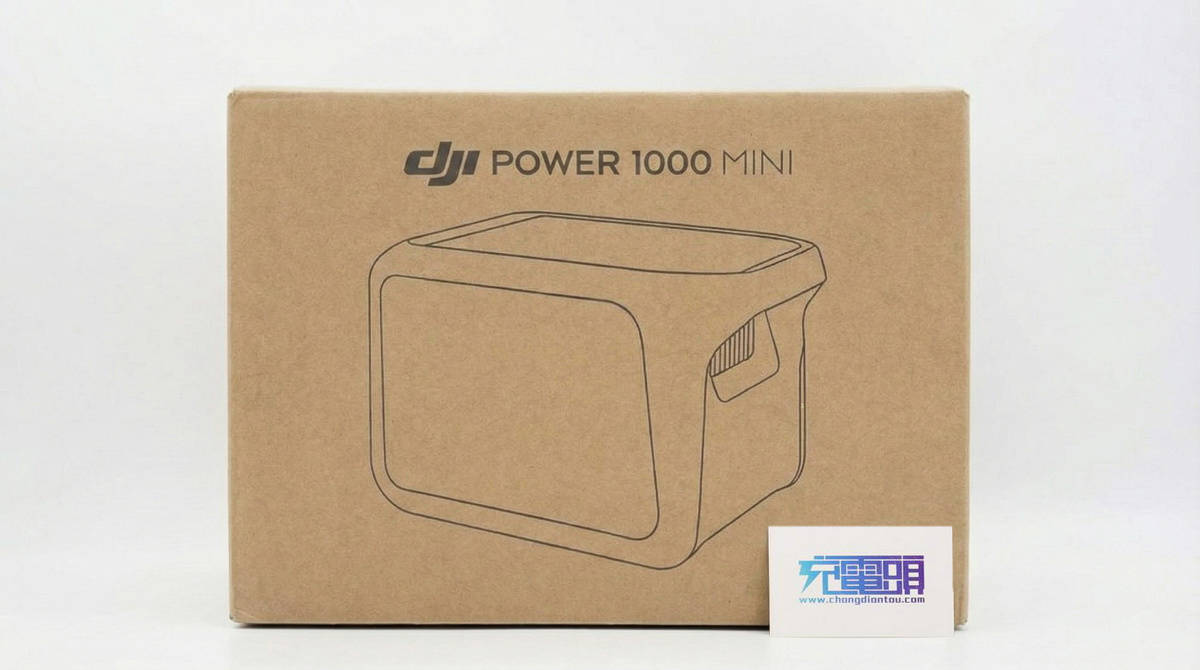

大疆创新DJI Power 1000 Mini户外电源采用瓦楞纸箱包装。

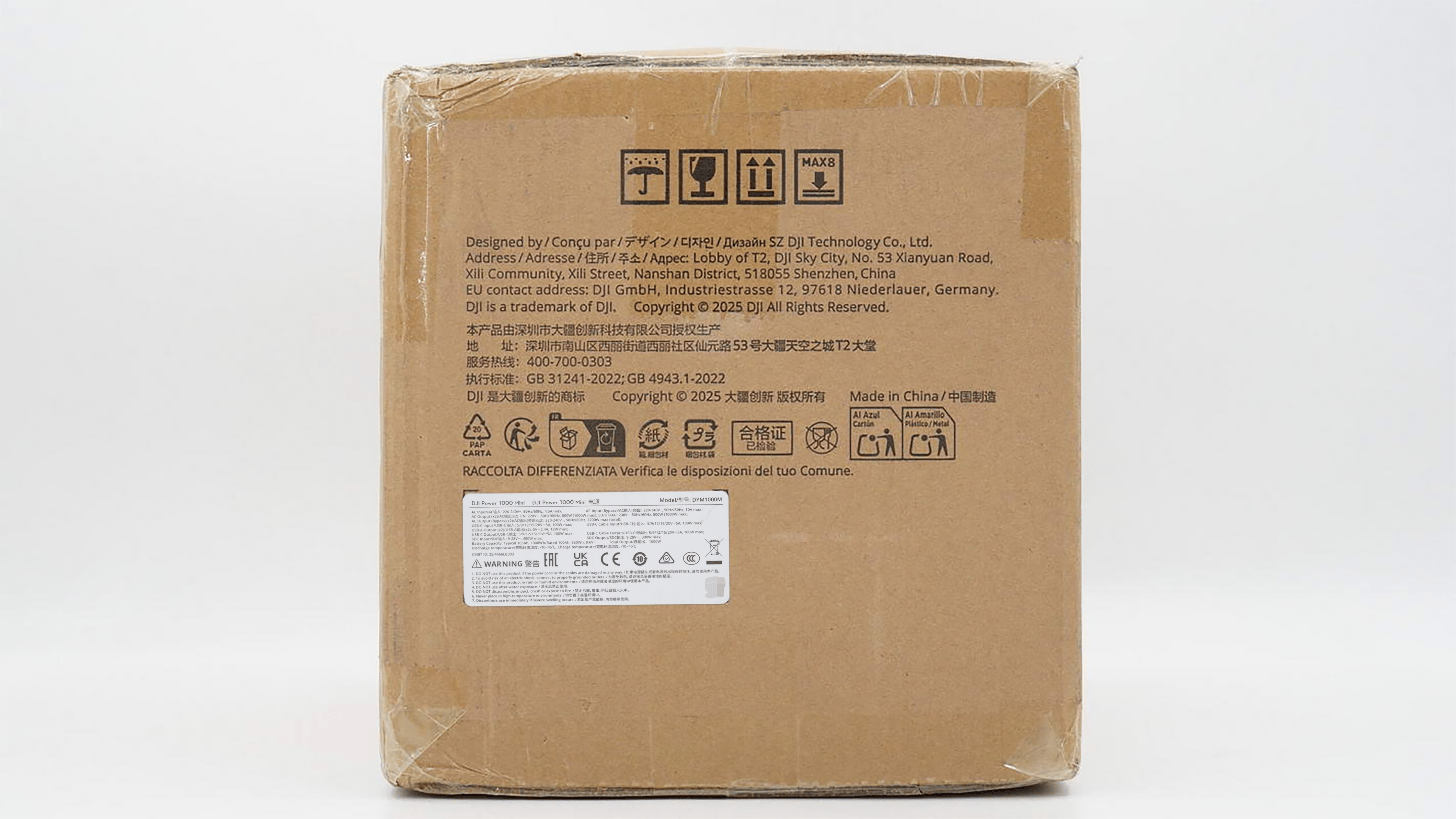

纸箱侧面粘贴信息标签，并印刷基本信息。

产品参数贴纸特写，具体参数信息到户外电源实物展示环节介绍。

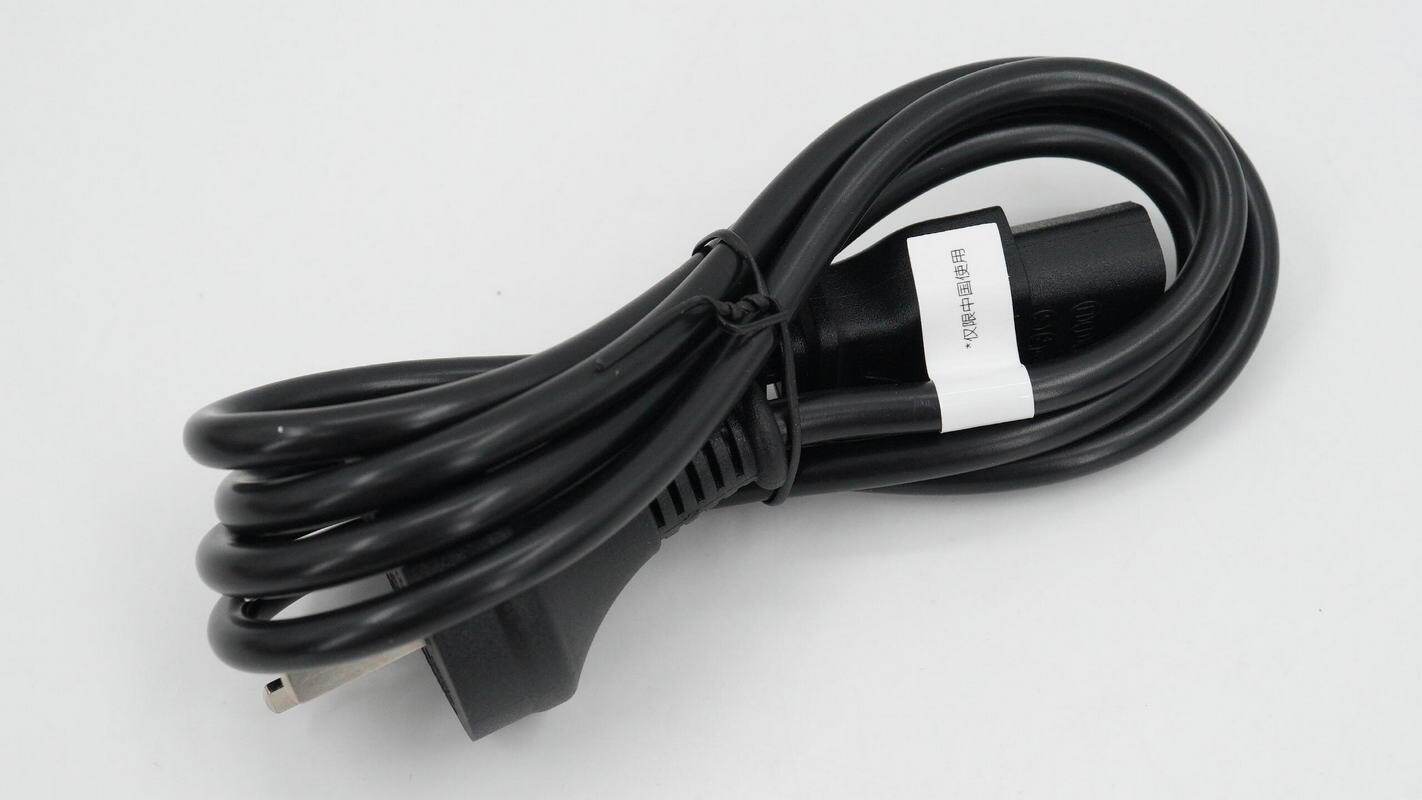

附带的电源线为国标三插，长度为1.5米，规格为10A 250V~。

大疆创新POWER 1000 MINI户外电源外观简洁时尚，产品配置全面的功能接口，搭配1度电和1000W输出功率，满足户外全场景用电需求。

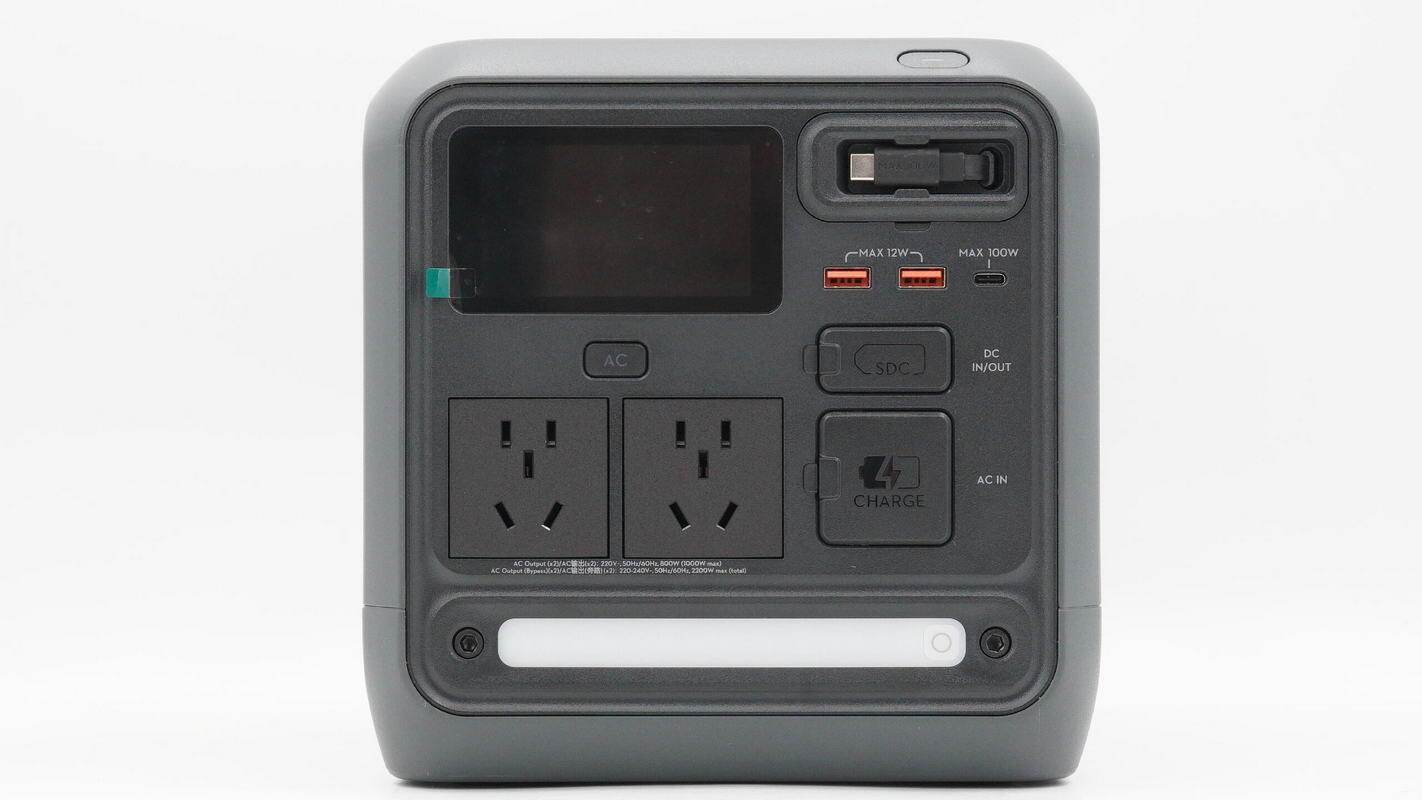

机身正面一览，左上方设有液晶屏幕。下方设有交流输出插座。右上方设有USB-C伸缩线，下方设有USB-A和USB-C接口，SDC接口和交流输入接口设有盖子密封。底部设有LED照明灯。

液晶屏幕显示剩余电量百分比，电源电量条，输入输出功率和Wi-Fi连接状态。

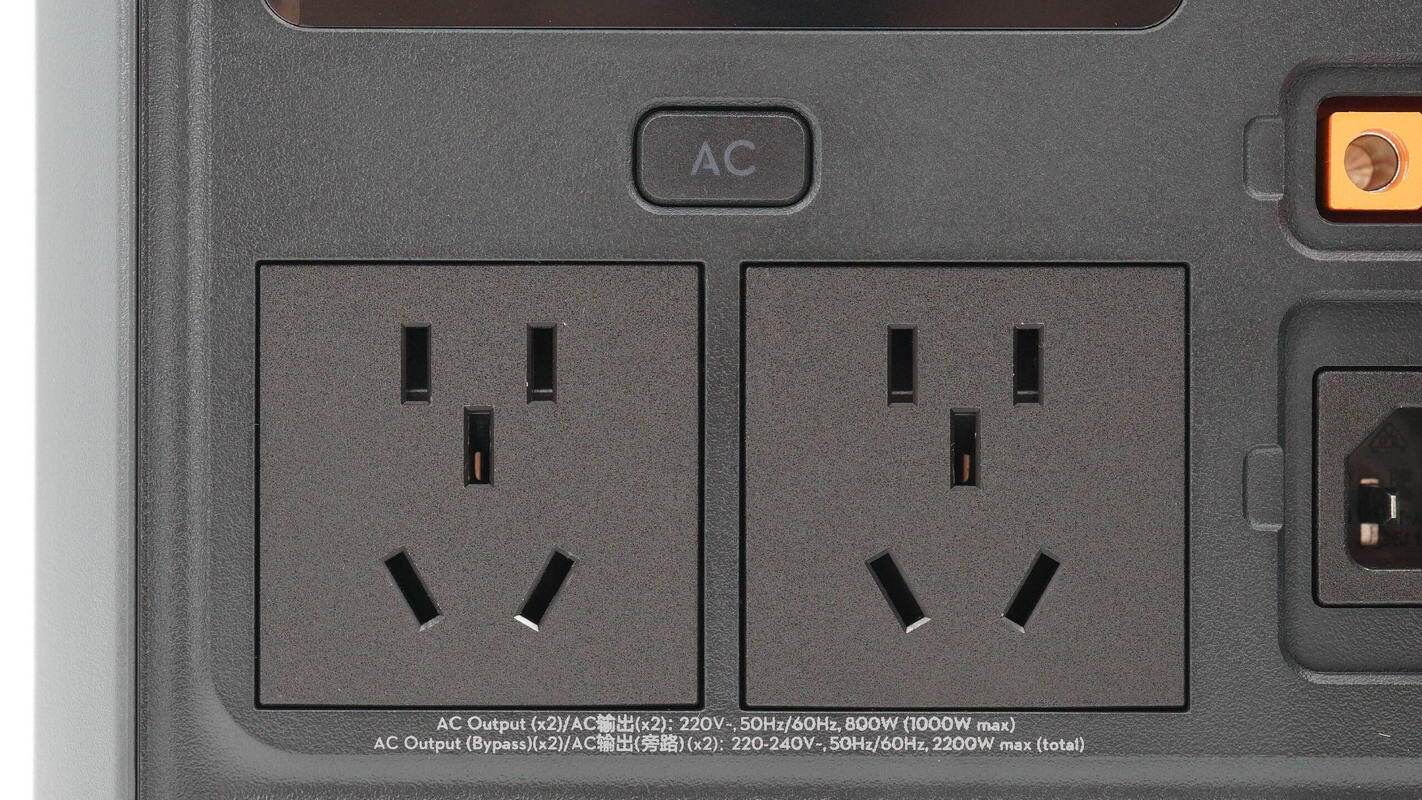

两个新国标五孔输出接口特写，上方设有电源开关按键，下方标注输出功率为1000W，旁路输出功率为2200W。

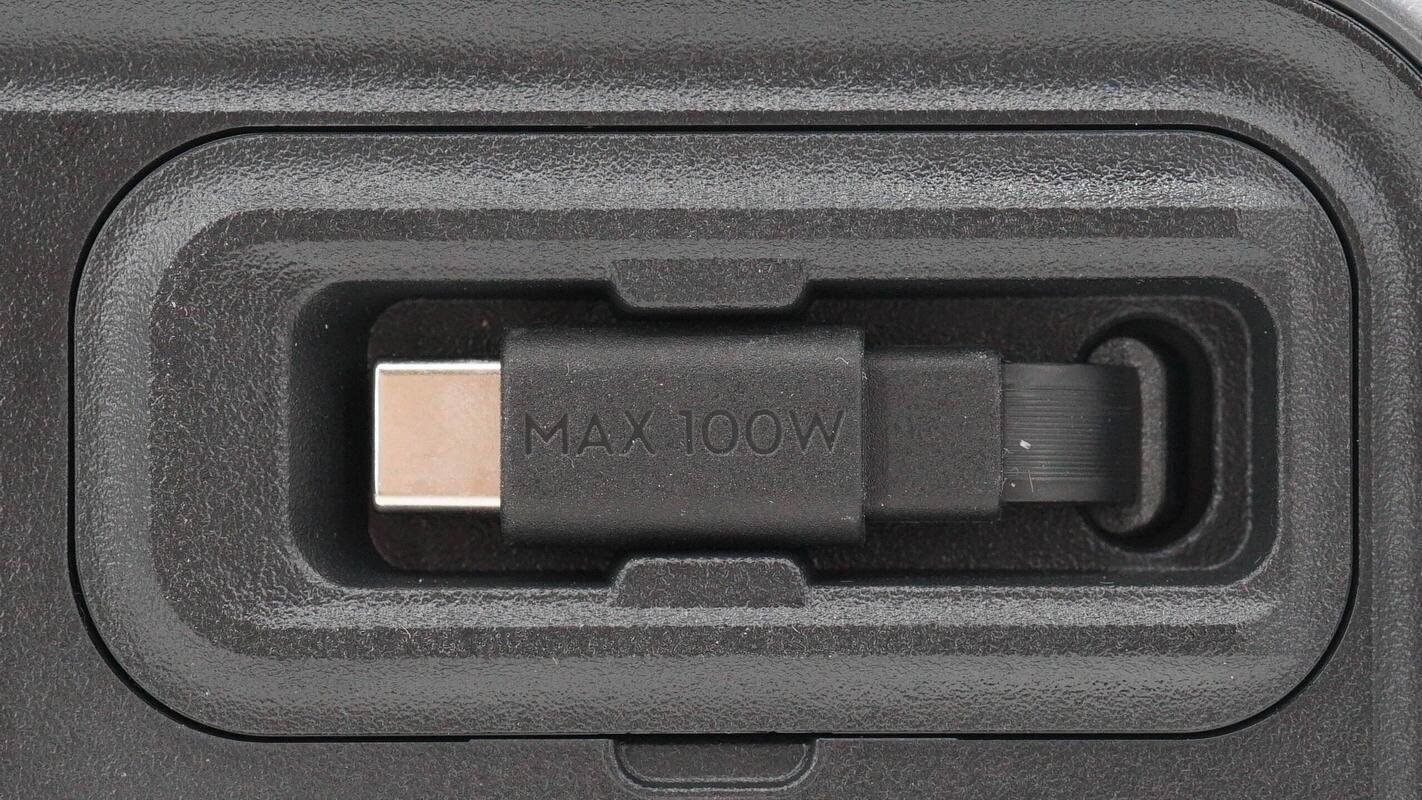

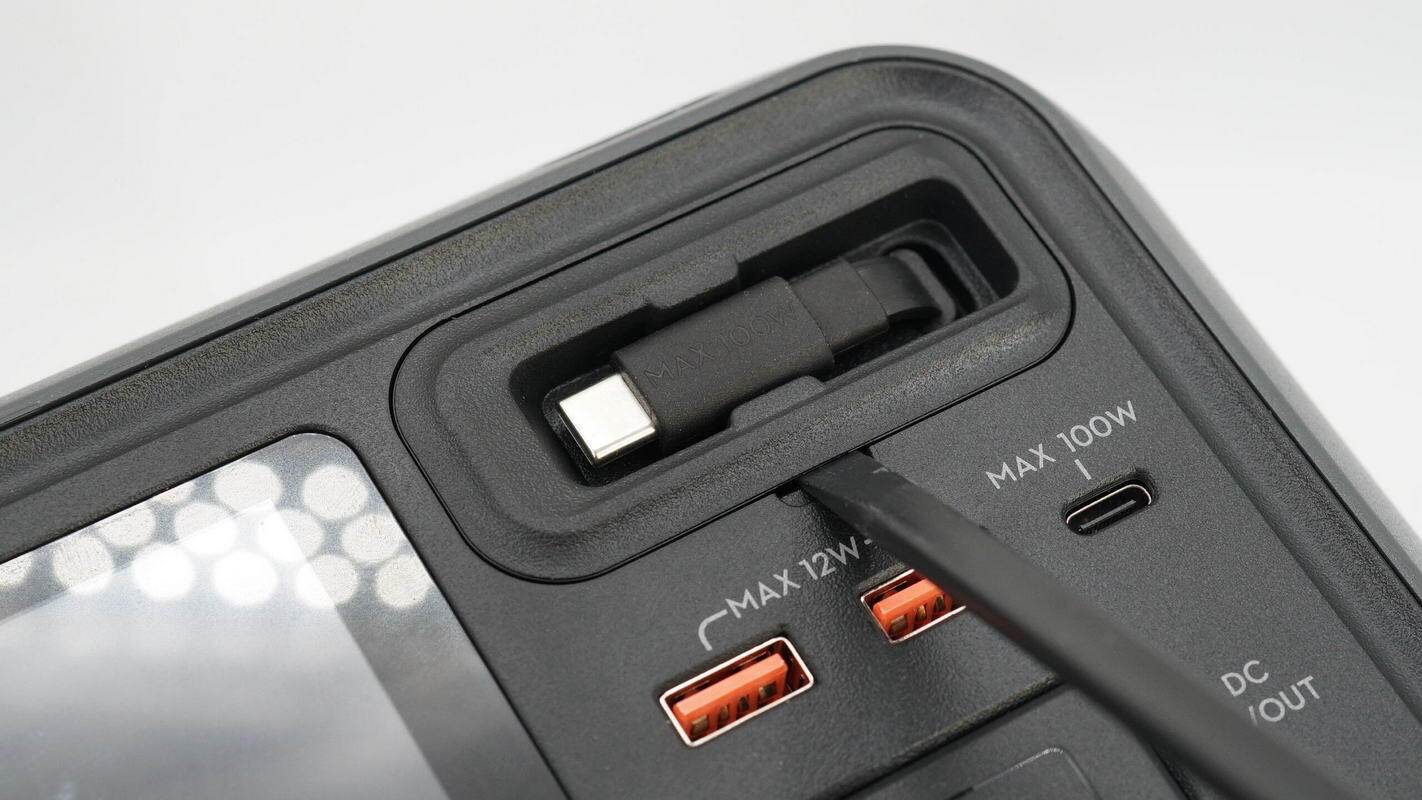

USB-C伸缩线特写，通过磁吸固定，为模块化设计，支持拆卸更换。

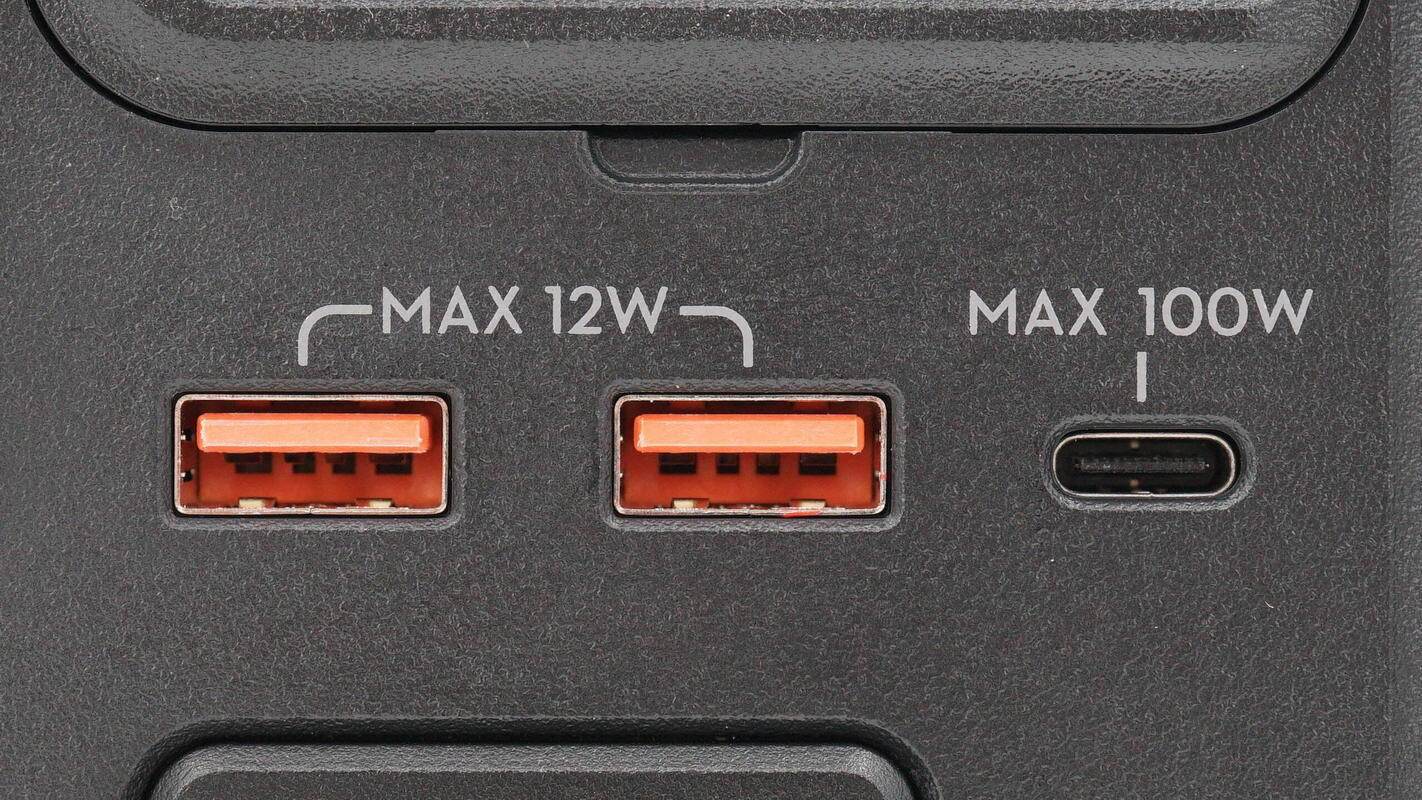

两个USB-A接口支持12W输出功率，USB-C接口支持100W输出功率。

SDC接口和交流输入插座上下排列，设有保护盖子防尘防潮。

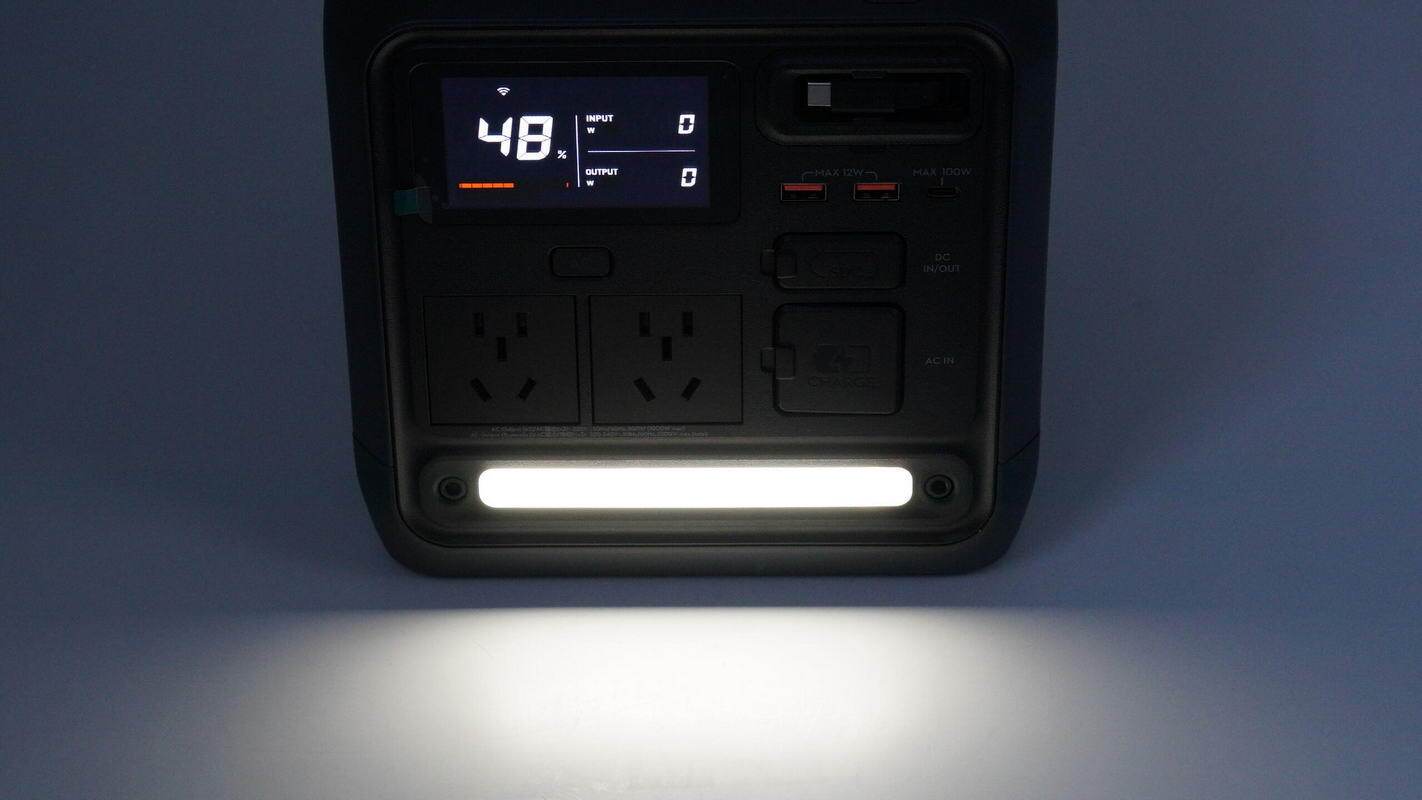

照明灯打开一览，满足露营照明，夜间活动和应急照明需求。

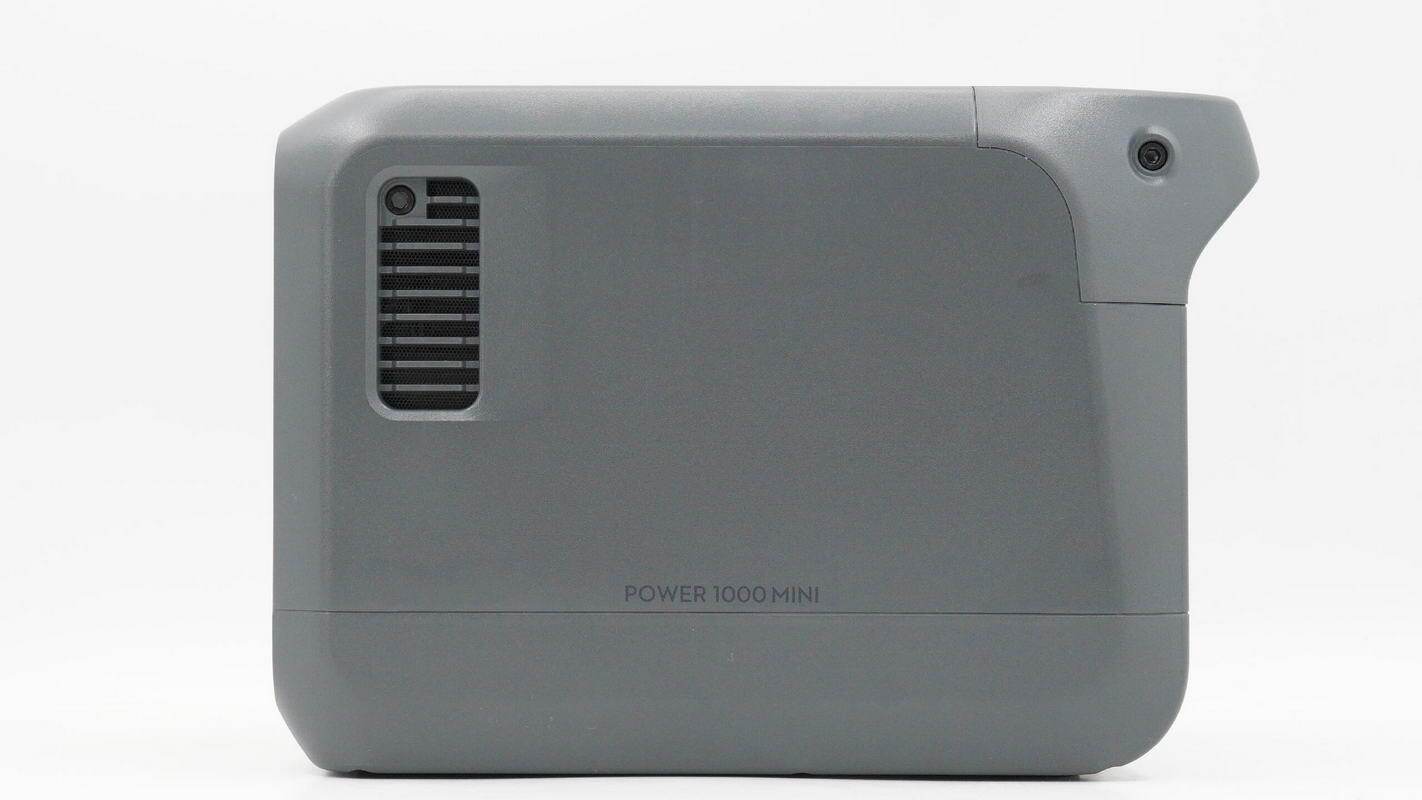

机身侧面侧面设有散热孔，并印有POWER 1000 MINI字样。

机身另一侧设计相同。

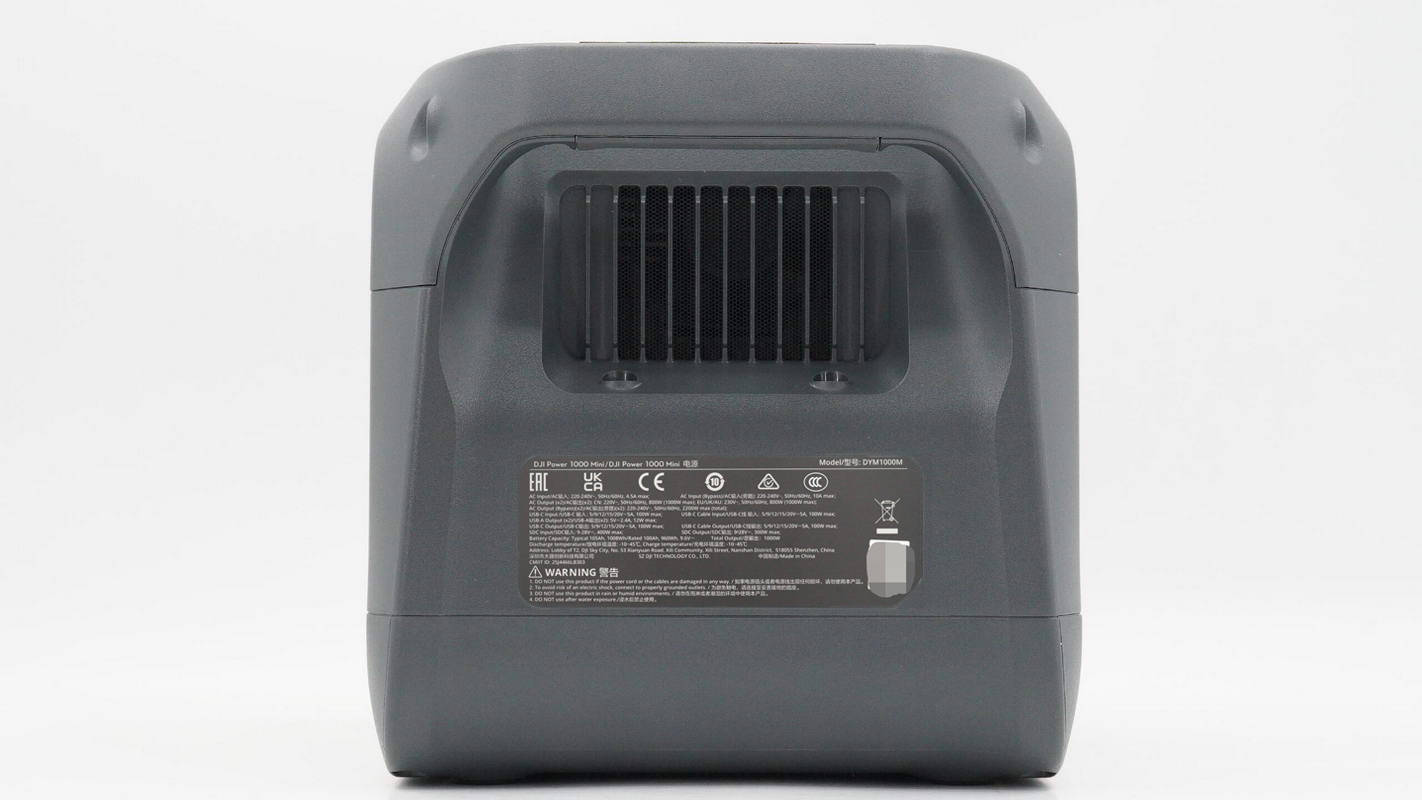

机身尾部设有散热风扇，并粘贴产品铭牌贴纸。

散热风扇设有防尘网，防止异物进入户外电源内部。

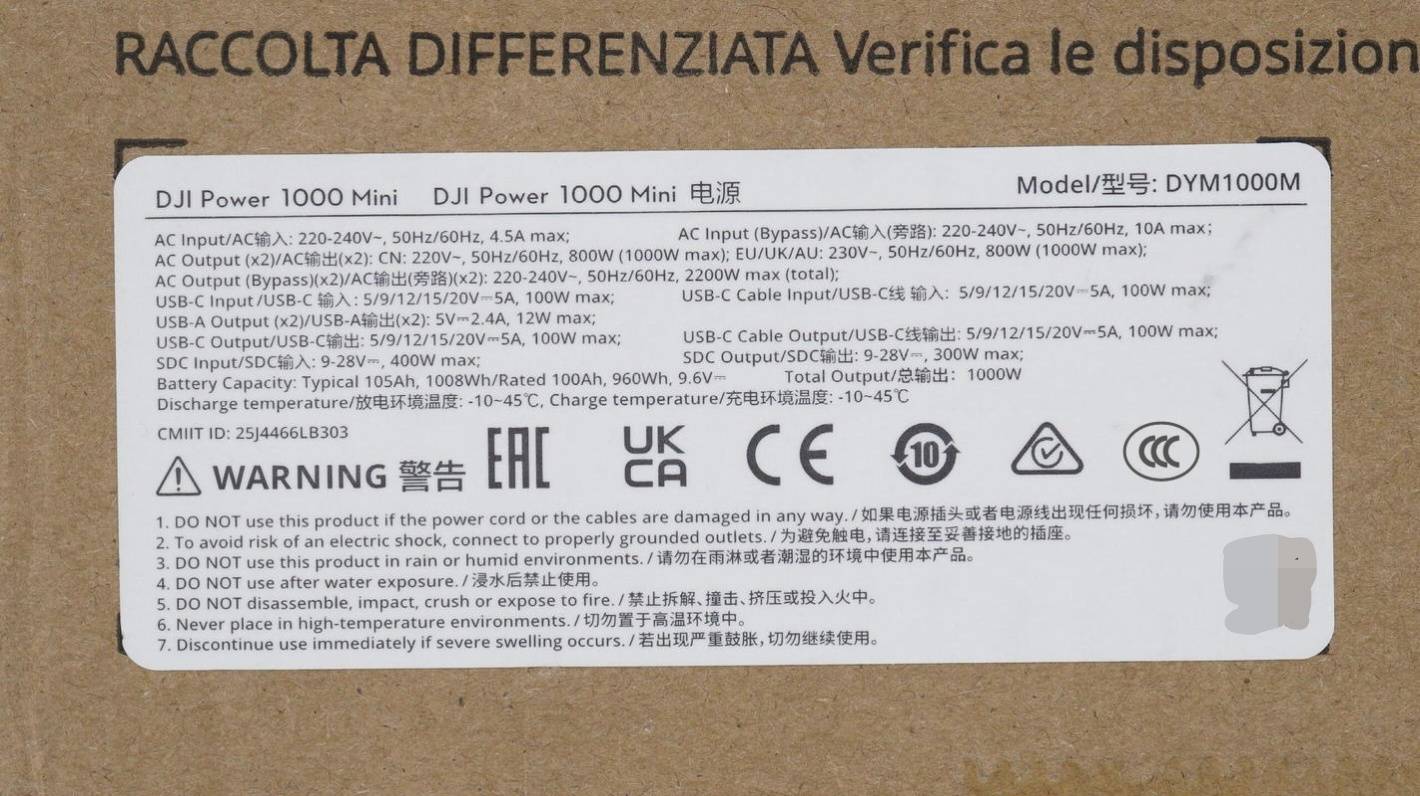

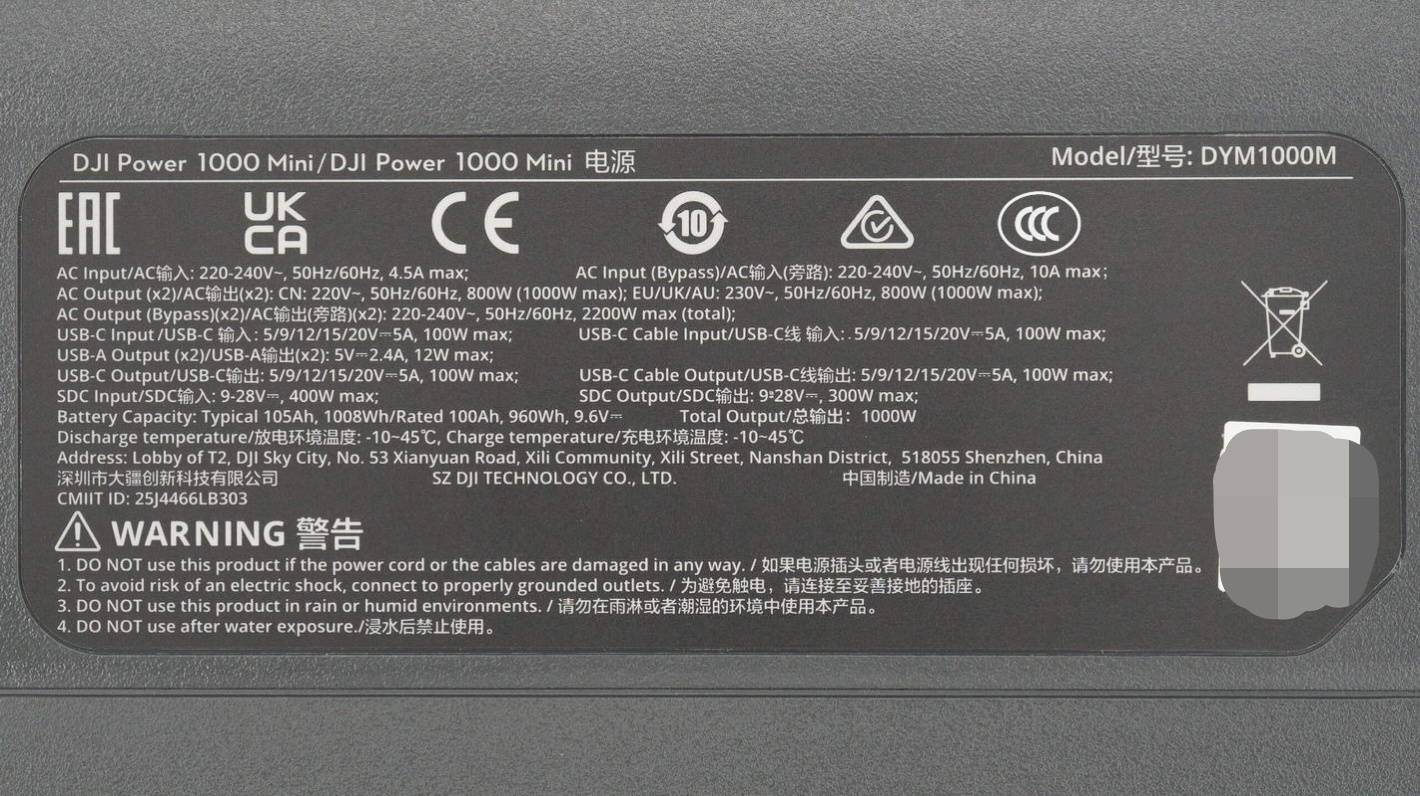

产品铭牌特写

DJI Power 1000 Mini电源

型号：DYM1000M

AC输入：220-240V~，50Hz/60Hz，4.5A max；

AC输入（旁路）：220-240V~，50Hz/60Hz，10A max；

AC输出（x2）：CN：220V~，50Hz/60Hz，800W（1000W max）；

EU/UK/AU：230V~，50Hz/60Hz，800W（1000W max）；

AC输出（旁路）（x2）：220-240V~，50Hz/60Hz，2200W max（total）；

USB-C 输入：5/9/12/15/20V⎓5A，100W max；

USB-C线 输入：5/9/12/15/20V⎓5A，100W max；

USB-A输出（x2）：5V⎓2.4A，12W max；

USB-C输出：5/9/12/15/20V⎓5A，100W max；

USB-C线 输出：5/9/12/15/20V⎓5A，100W max；

SDC输入：9-28V⎓，400W max；

SDC输出：9-28V⎓，300W max；

电池容量：典型容量105Ah，1008Wh，标称容量100Ah，960Wh，9.6V⎓

总输出：1000W

放电环境温度：-10~45℃，充电环境温度：-10~45℃

深圳市大疆创新科技有限公司 中国制造

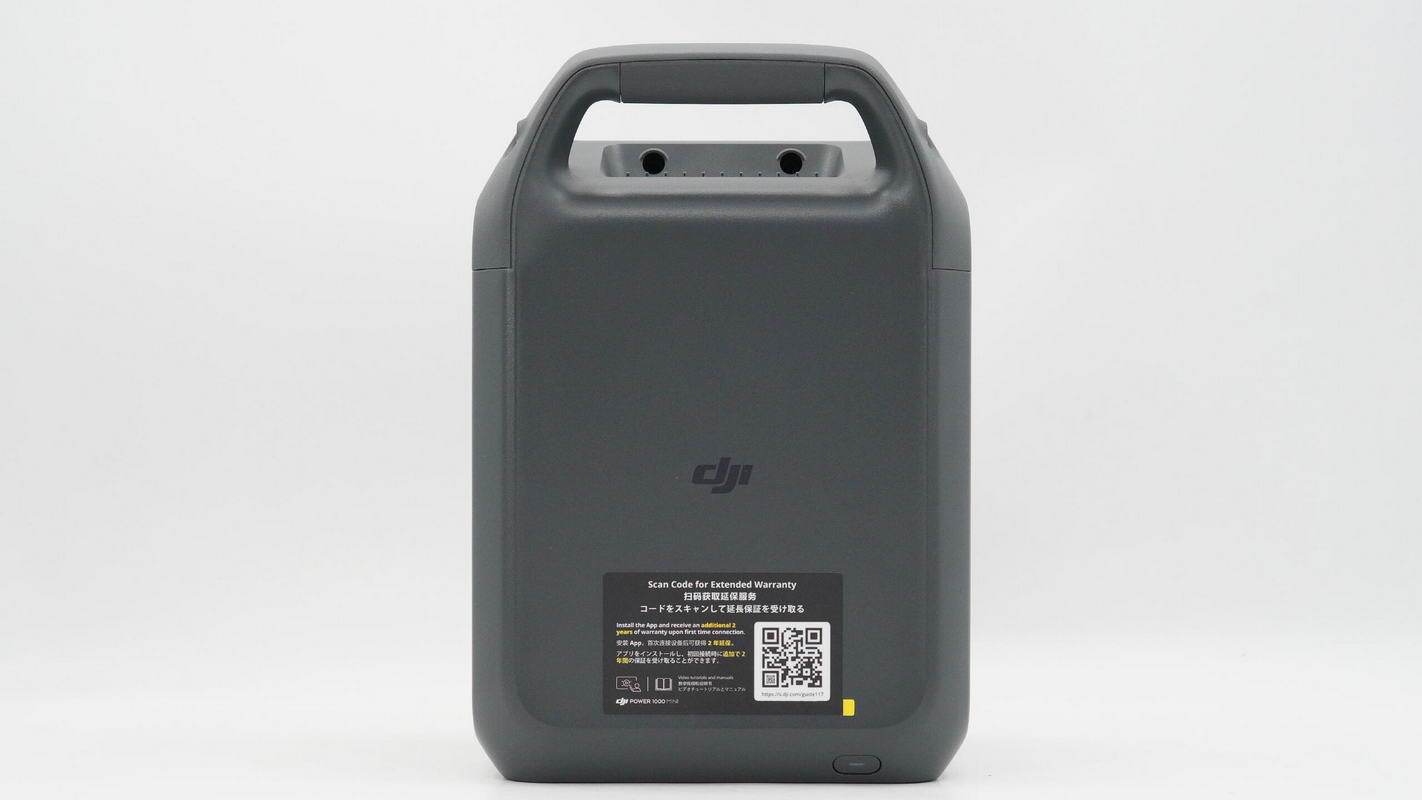

机身顶部印有dji标识，后方设有一体化提手，并设有电源开关。

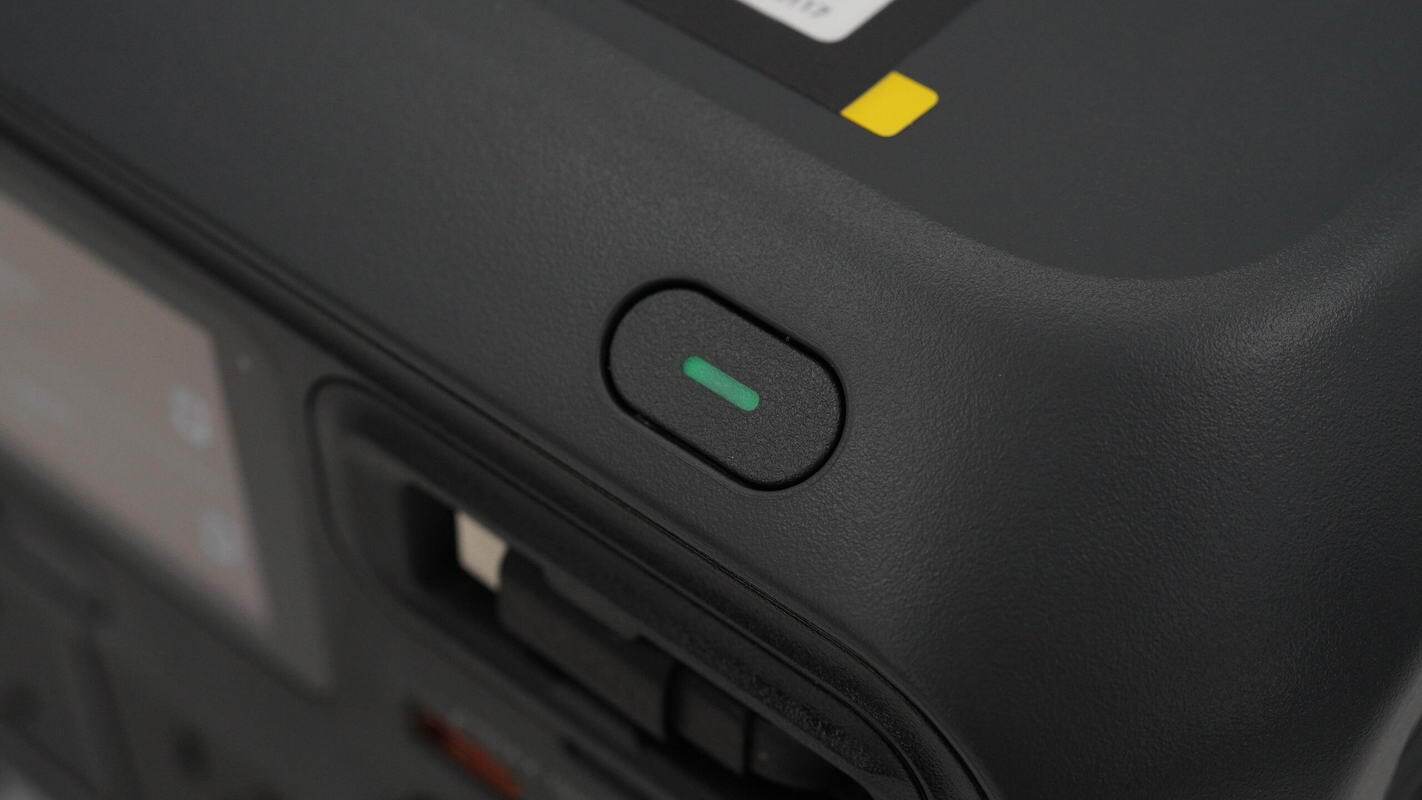

电源开关内部设有指示灯。

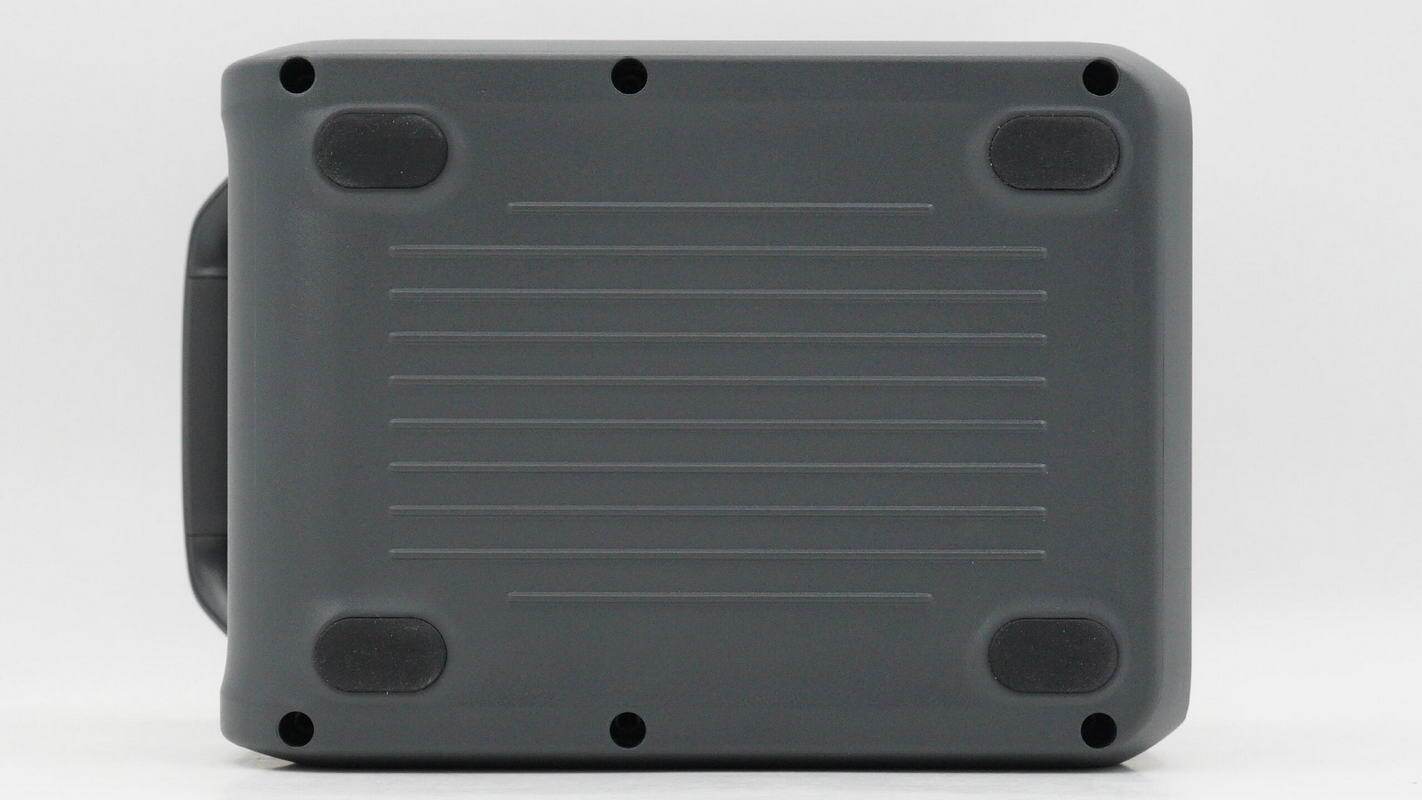

机身底部设有防滑脚垫。

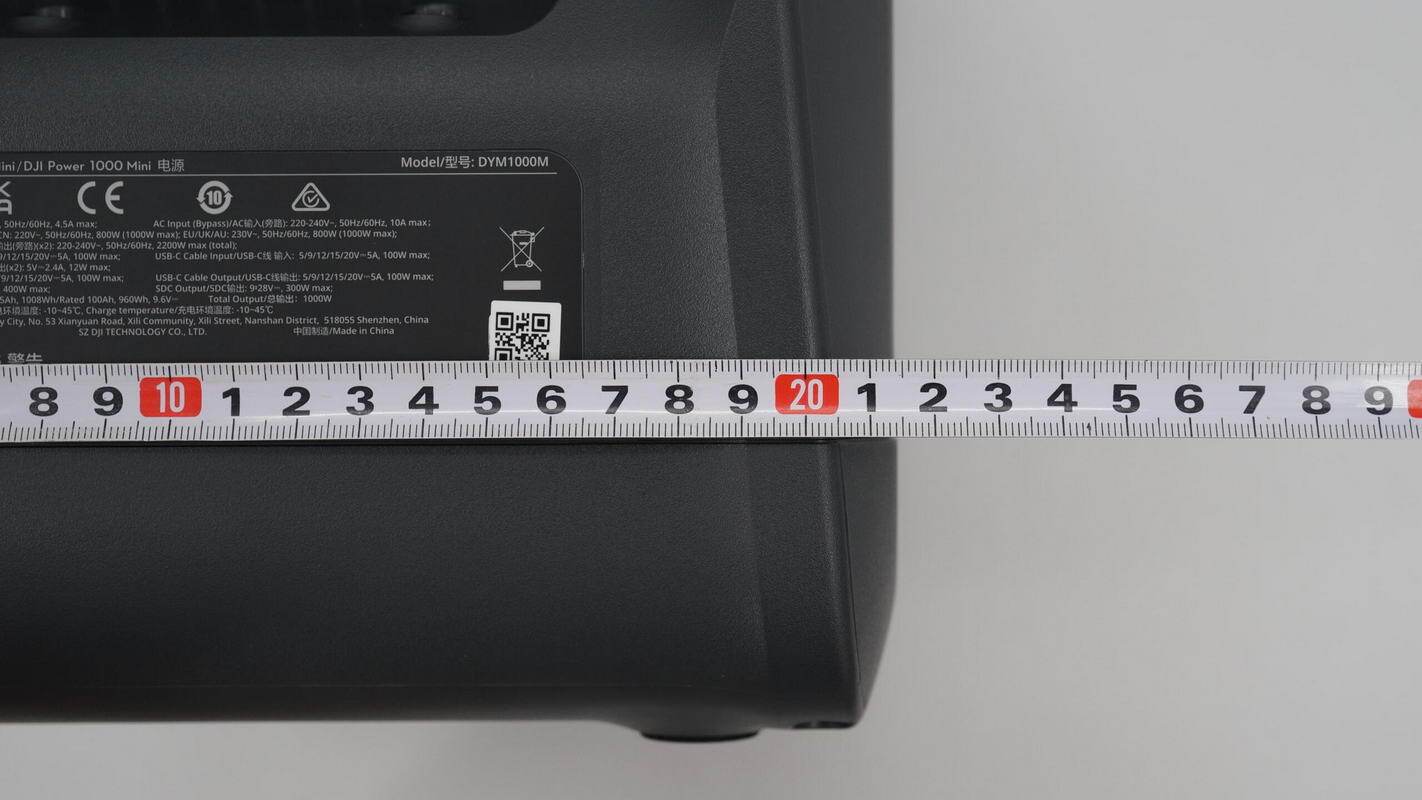

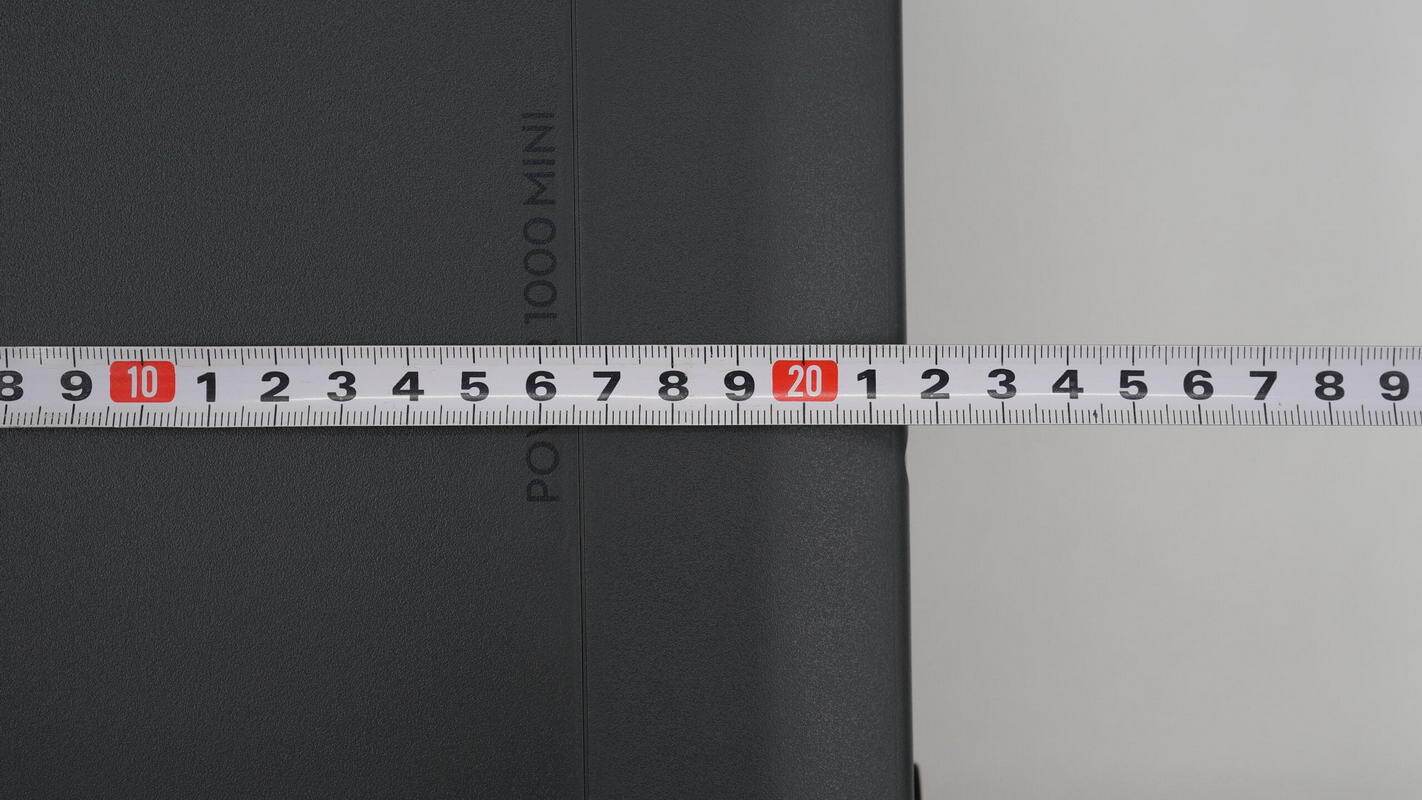

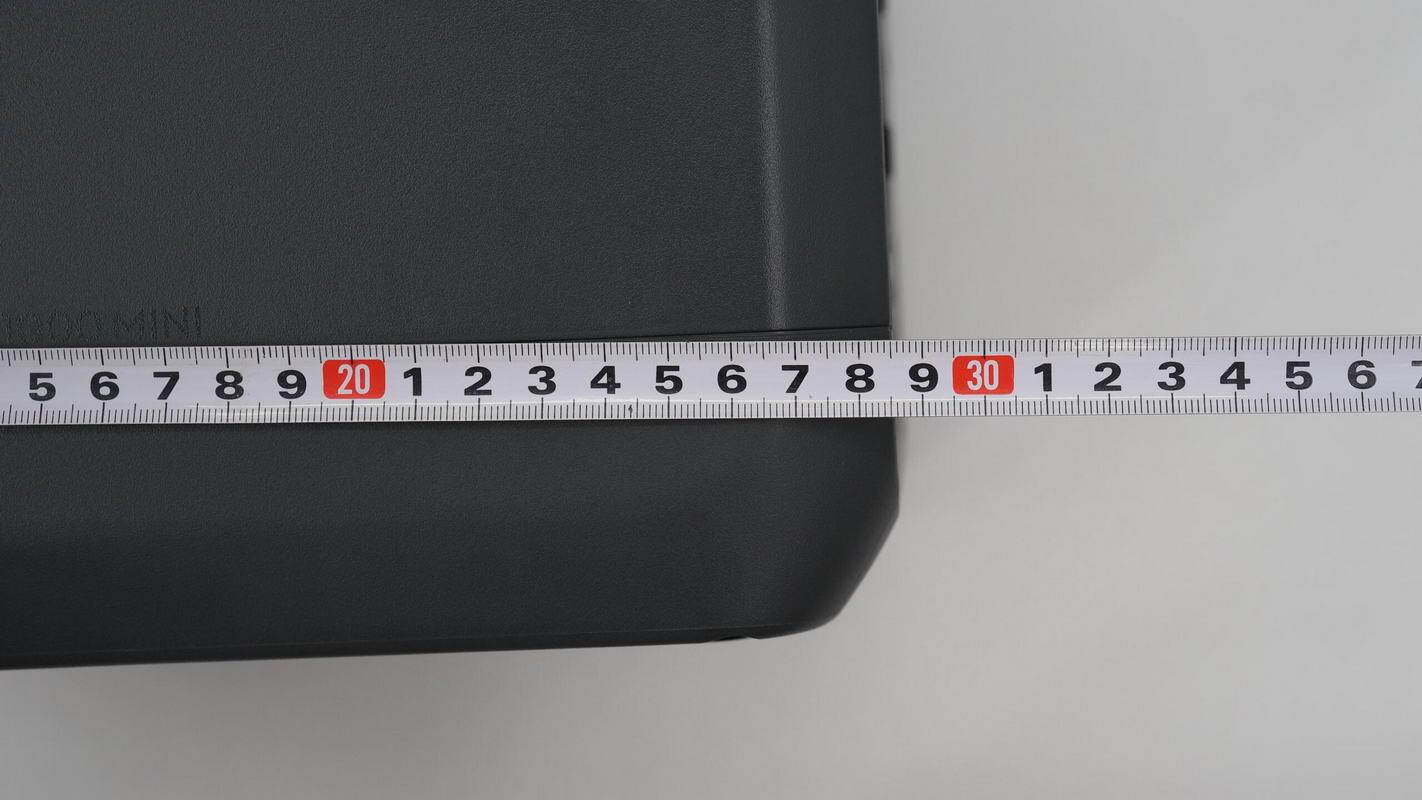

测得机身长度约为310mm。

机身底部长度约为285mm。

机身宽度约为214mm。

机身高度约为215mm。

测得机身重量约为11.35kg。

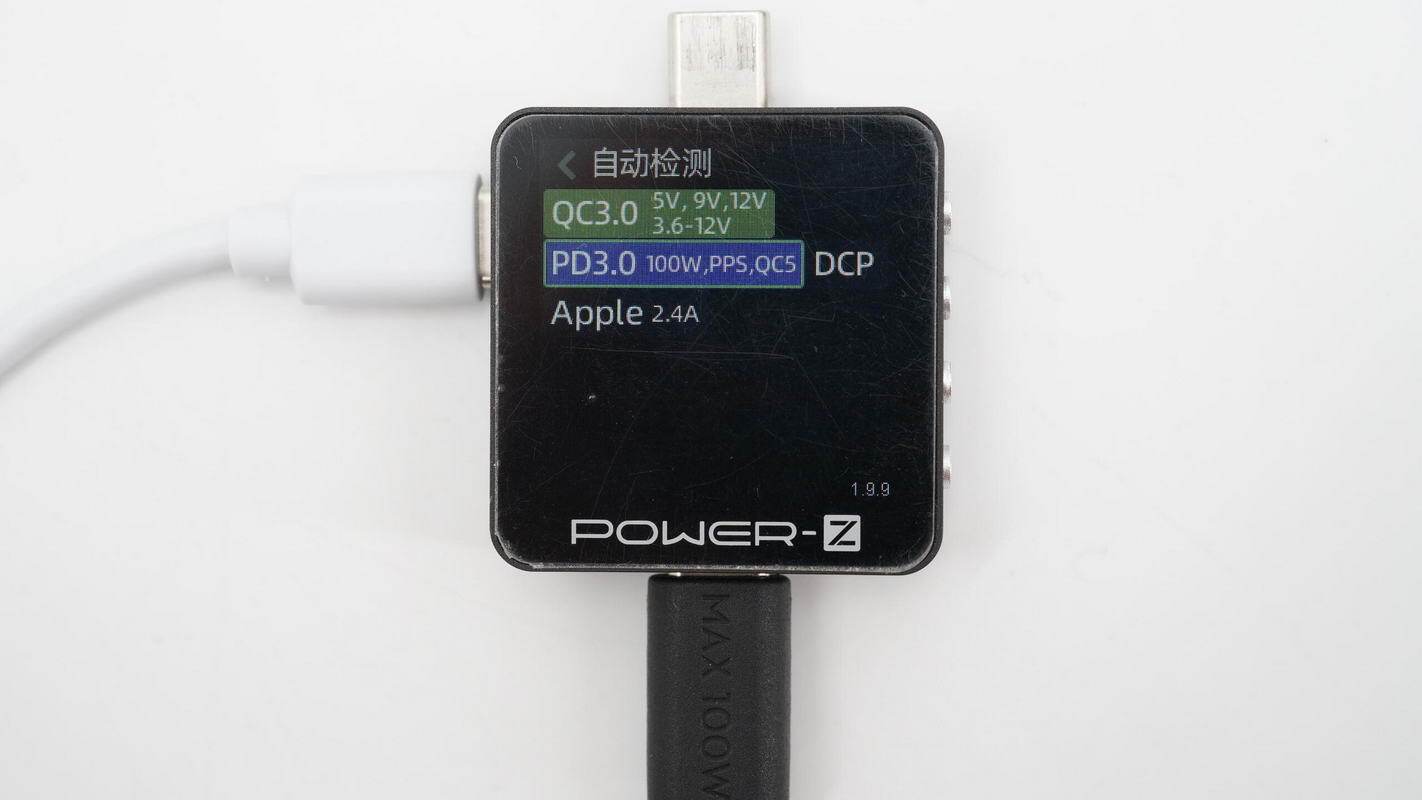

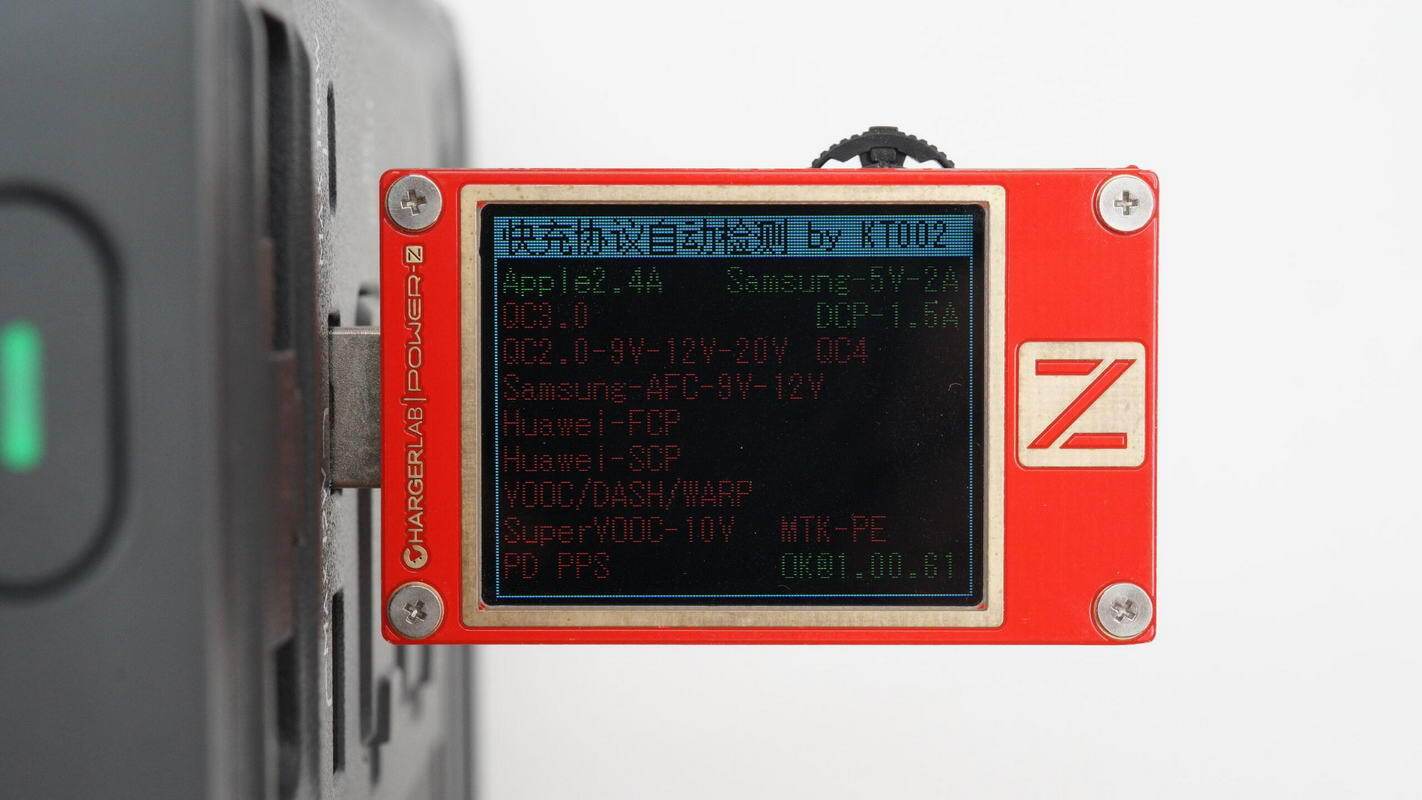

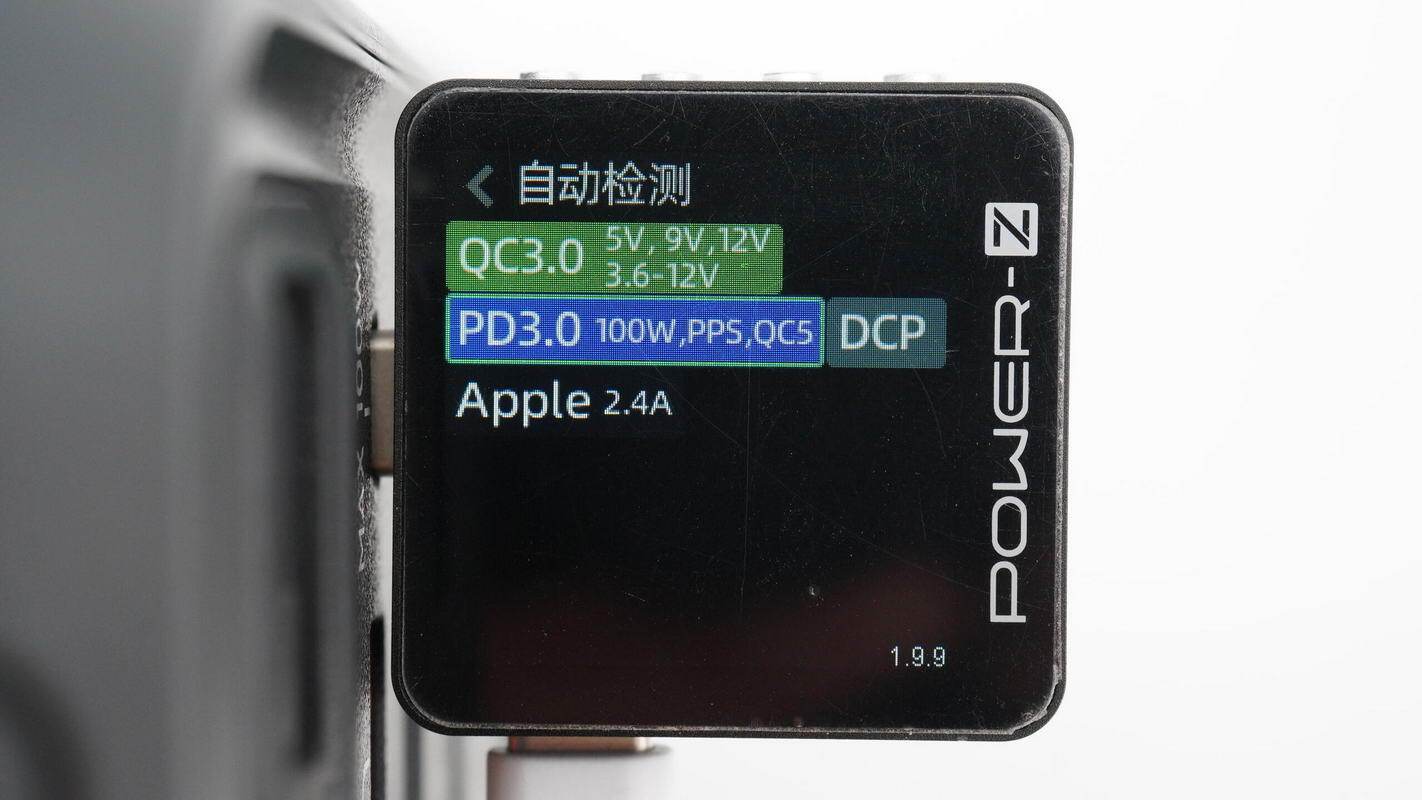

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

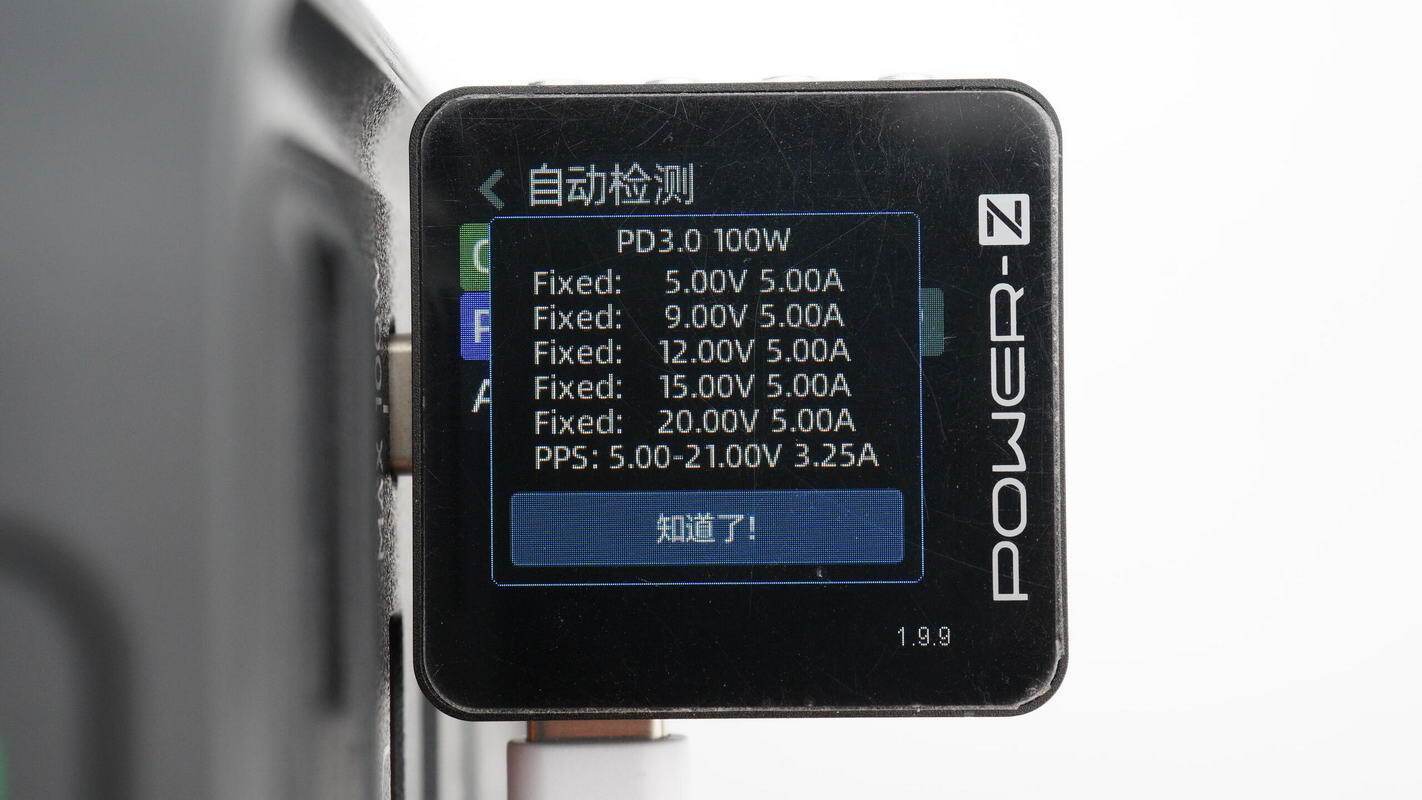

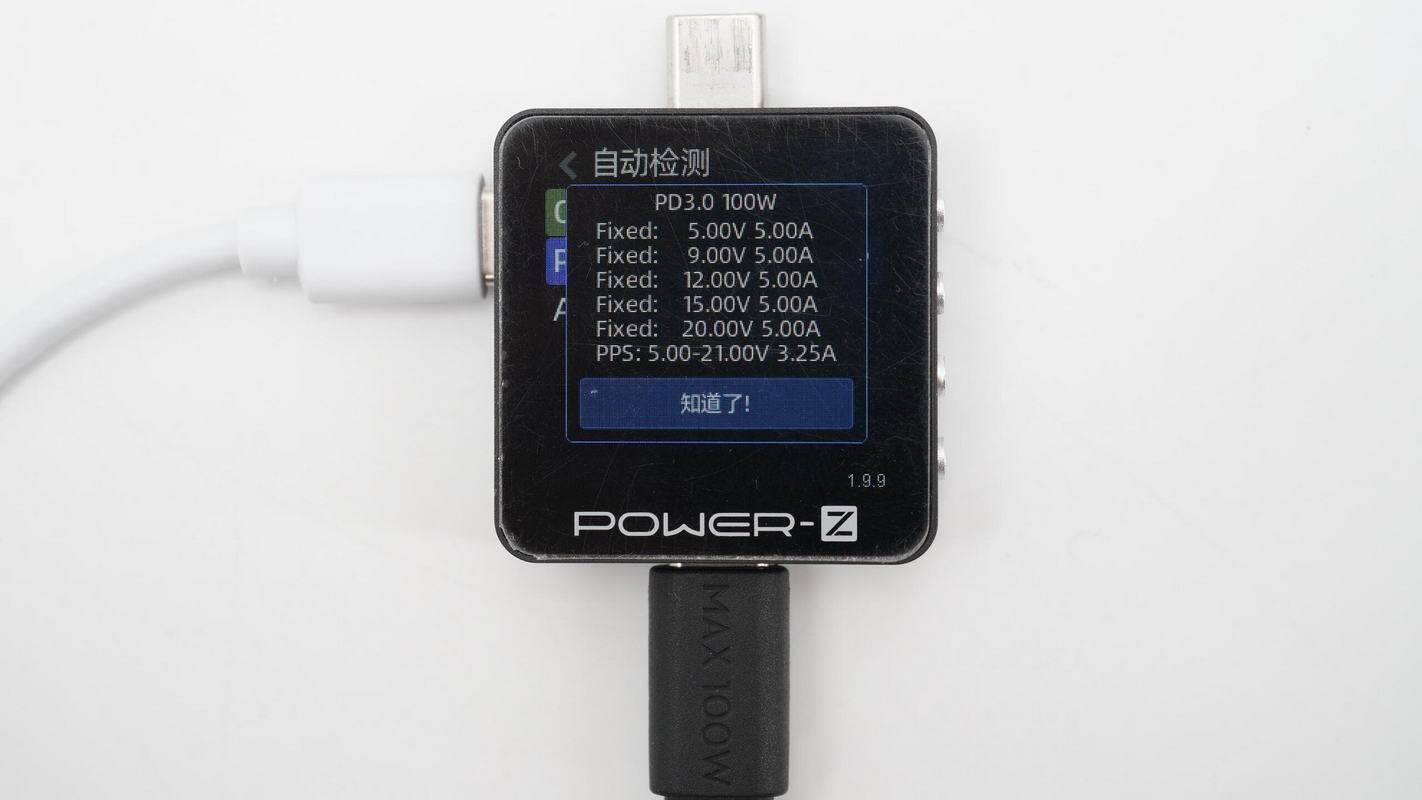

PDO报文显示USB-C接口具备5V5A、9V5A、12V5A、15V5A、20V5A五组固定电压档位，以及5-21V3.25A一组PPS电压档位。

USB-C自带线协议与USB-C接口完全相同。

PDO报文也完全相同。

测得USB-A接口不支持快充协议。

大疆创新DJI Power 1000 Mini户外电源拆解

看完了大疆创新这款户外电源的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

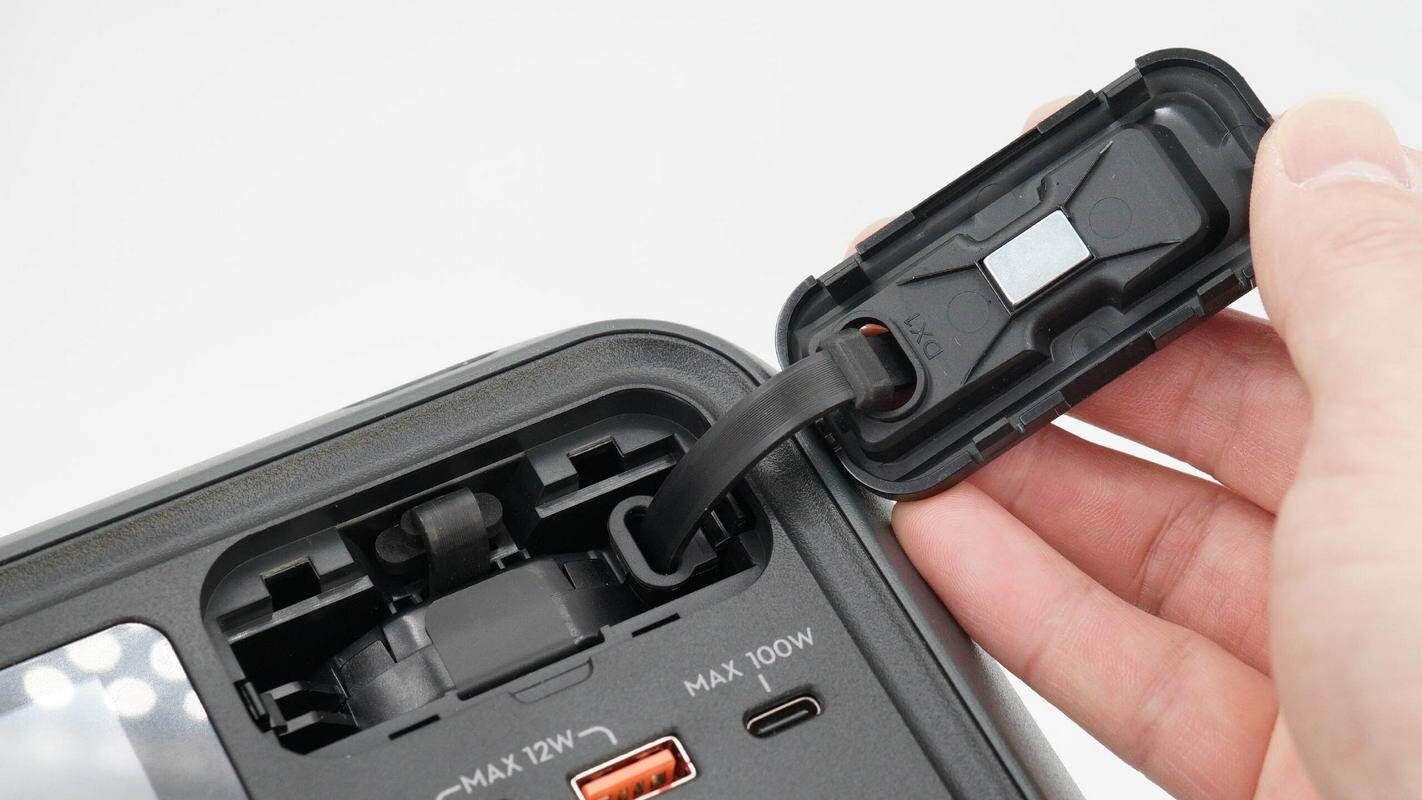

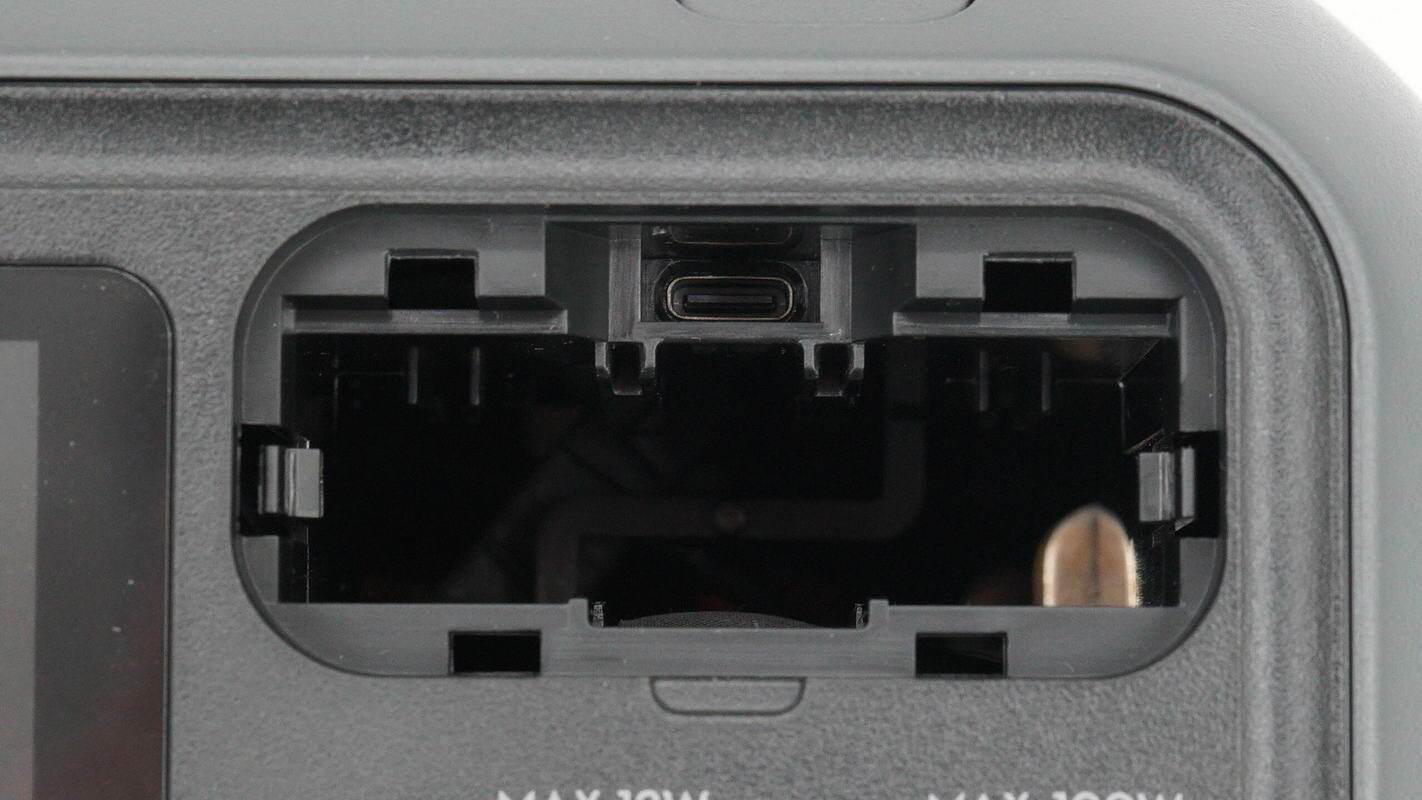

首先拆下伸缩线模块盖板。

盖板下面为伸缩线模块，盖板背面设有磁铁吸附USB-C插头。

伸缩线模块两侧通过卡扣固定，上方设有USB-C插座。

打开卡扣取出伸缩线模块。

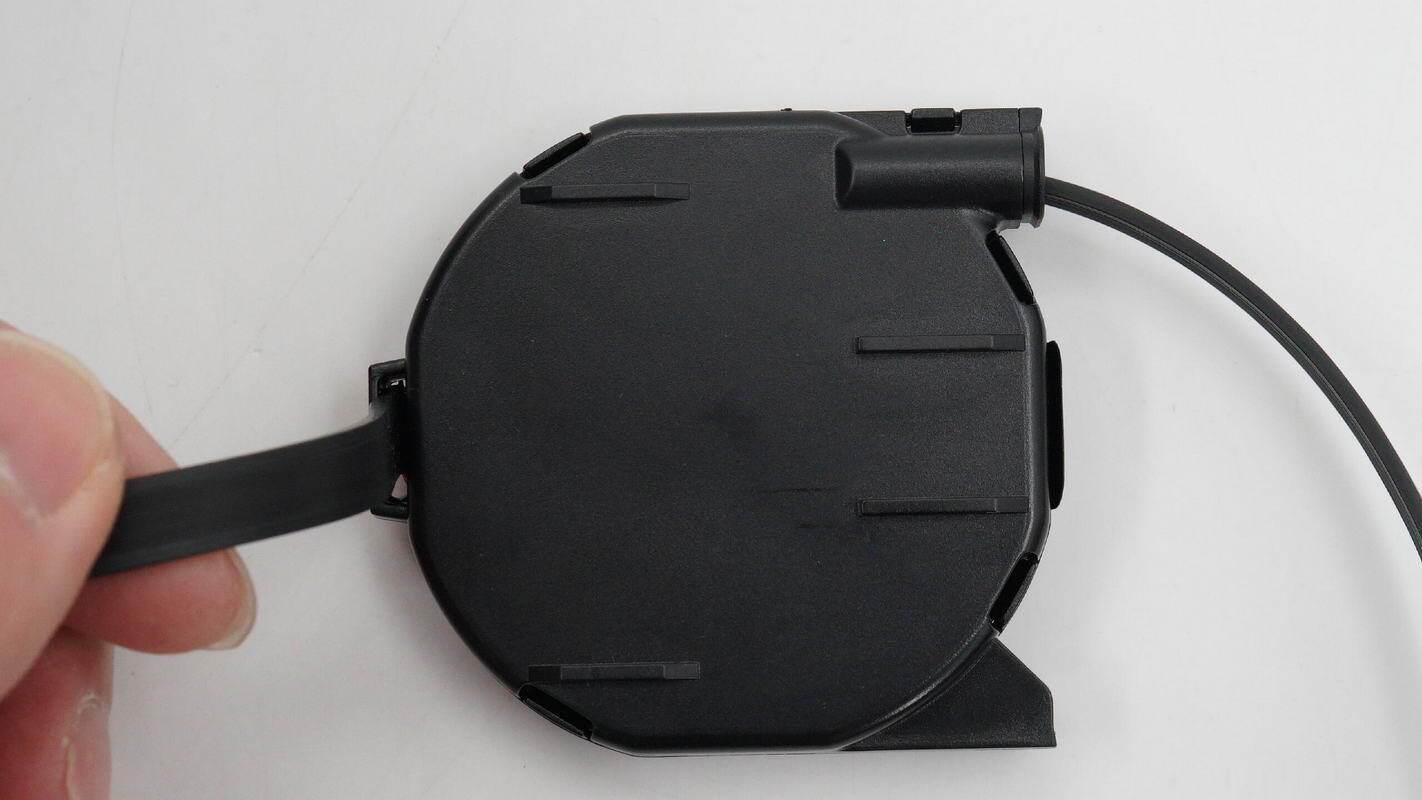

伸缩线模块两侧均为USB-C接口。

模块一面设有定位凸起。

另一面设有电刷，粘贴绝缘贴纸。

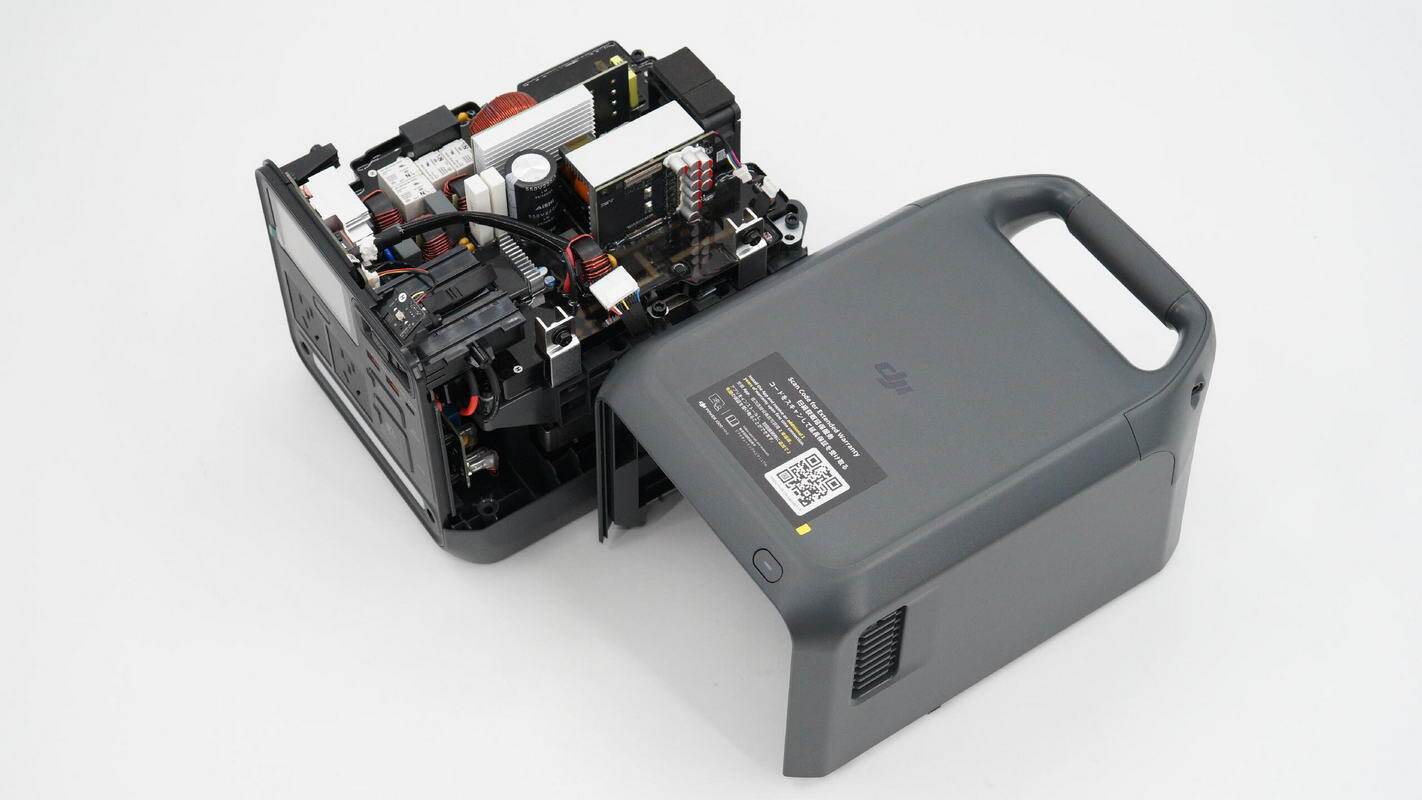

拧下机身底部的固定螺丝，拆开户外电源外壳。

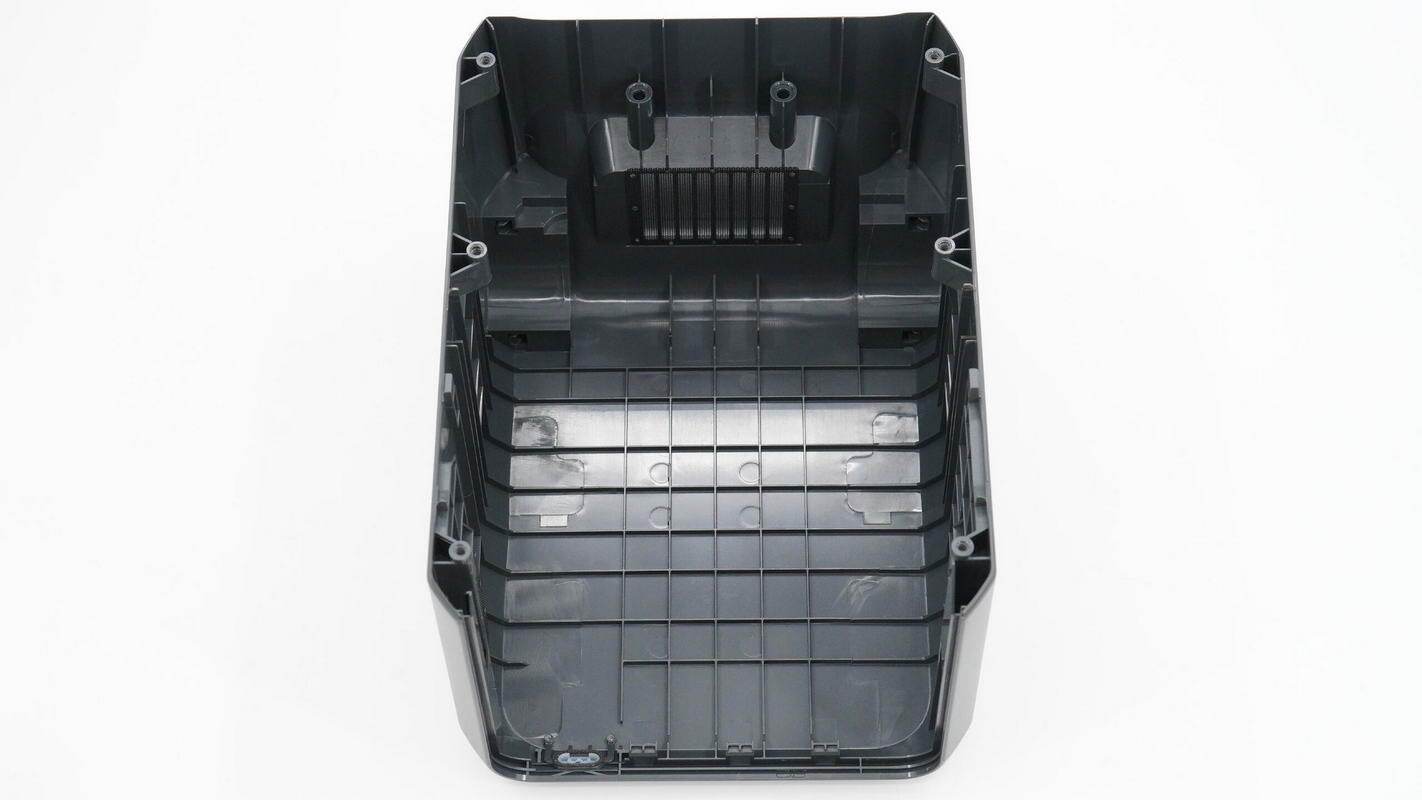

壳体内部设有加强筋。

电源开关设有泡棉密封遮光。

户外电源内部设有双向逆变模块，通过螺丝固定。

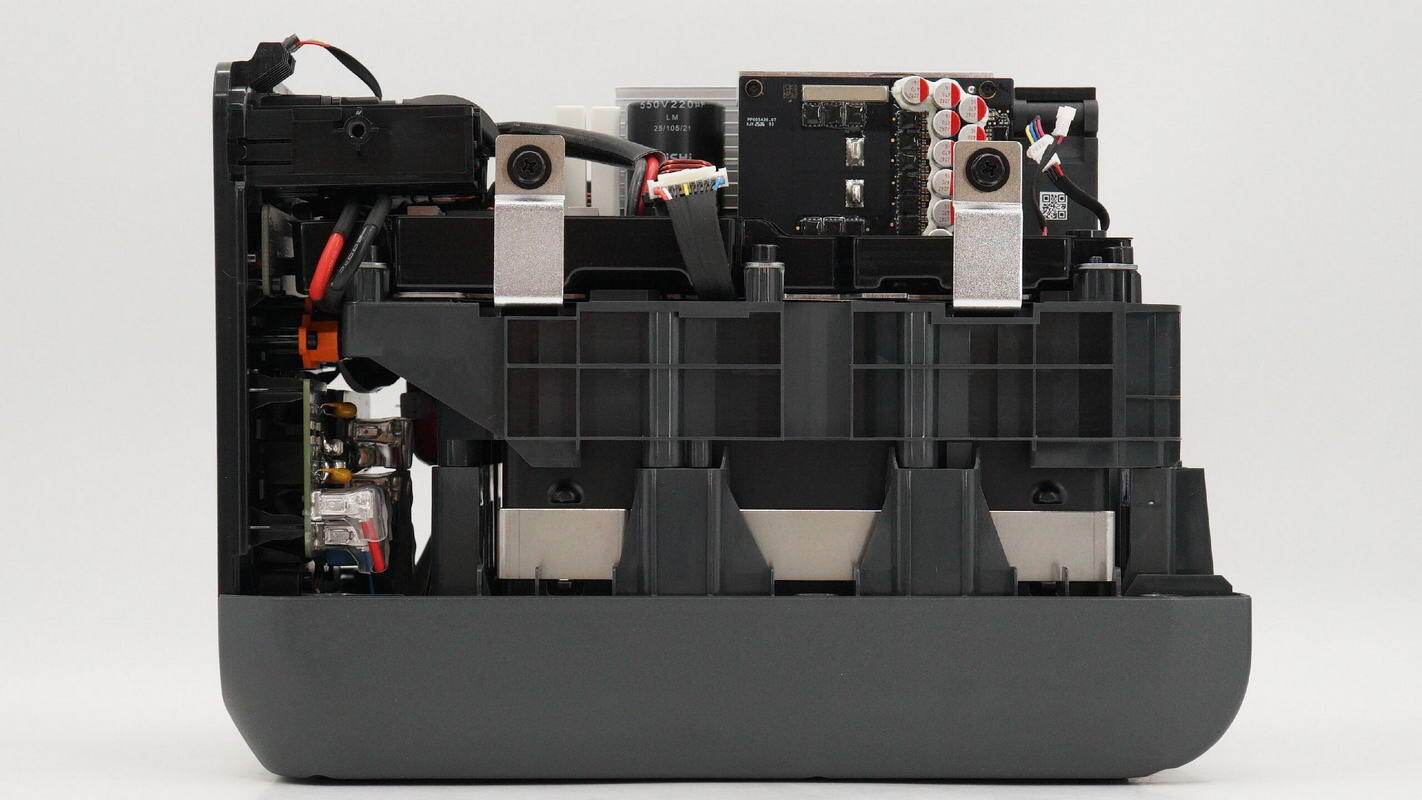

双向逆变模块底部为电池组，设有塑料盖板，通过螺丝固定，电池接线柱通过螺丝固定，连接到双向逆变模块。

机身另一侧设有散热风扇。

另一侧电池组盖板也通过螺丝固定。

机身侧面面板设有电源开关接线，屏幕排线和供电连接器。

侧面电池组正负极接线柱和热敏电阻采样线特写。

散热风扇来自晟辉股份，型号CHT6012BM-W25C，规格为12V 0.3A，中国制造。

拧开固定螺丝，拆下双向逆变模块。

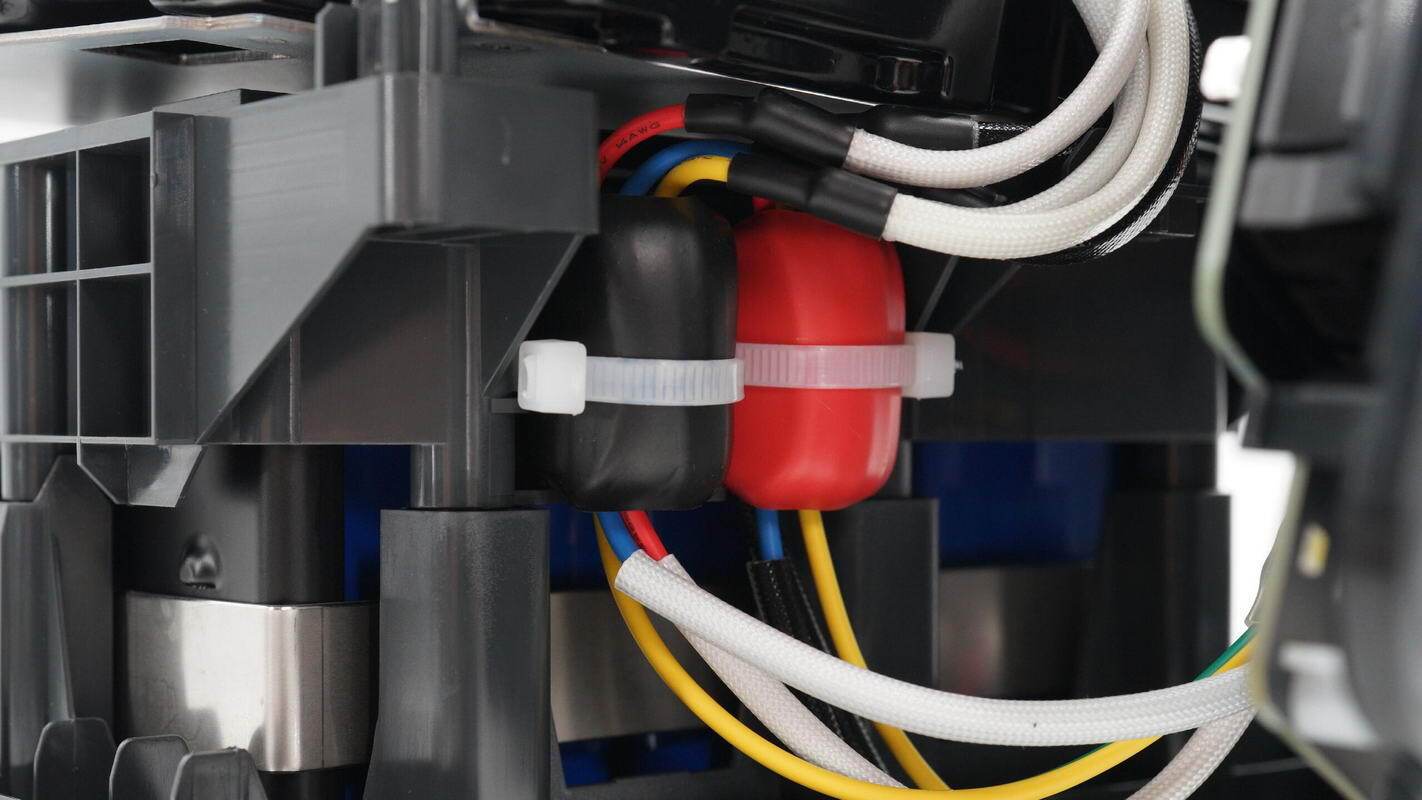

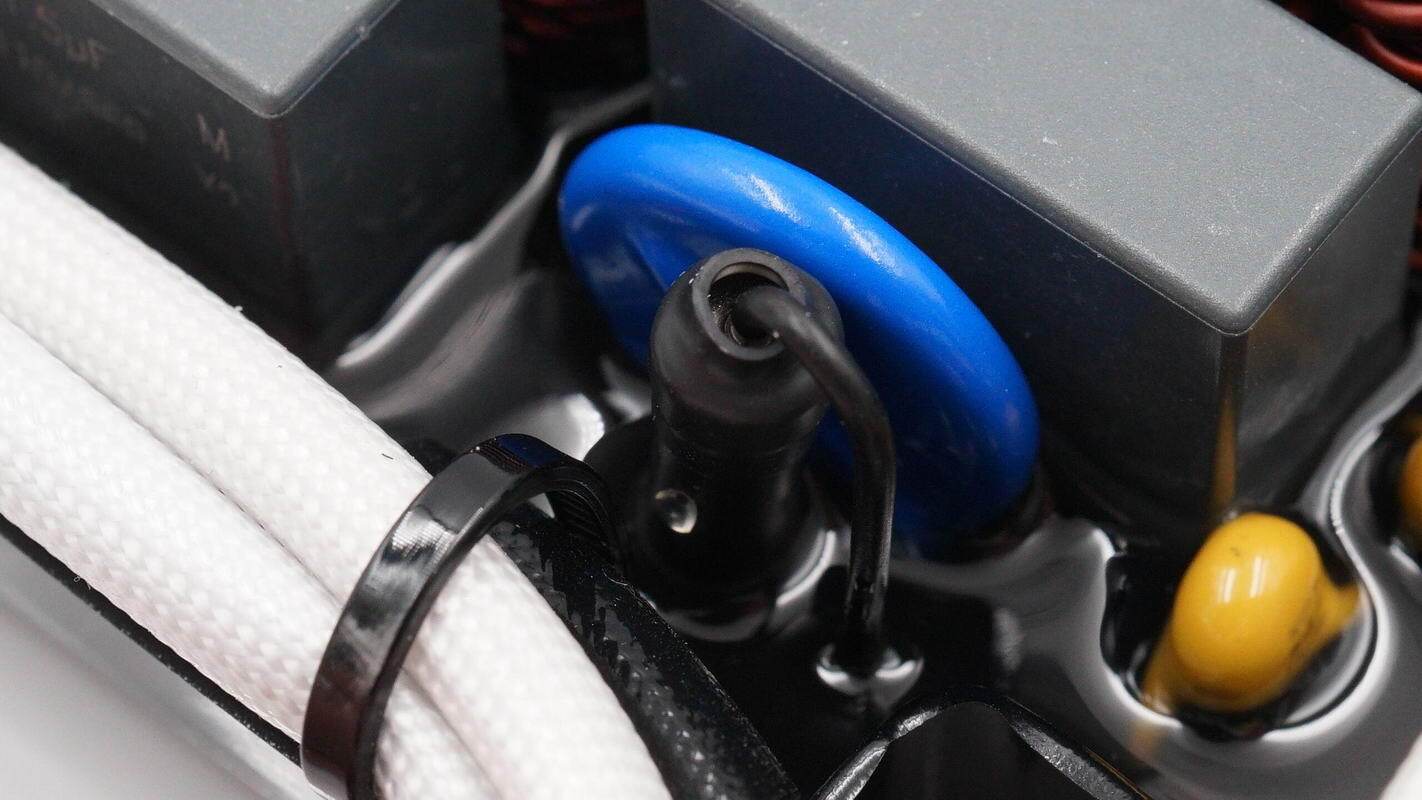

交流输入线和交流输出线均设有磁环抑制高频干扰。

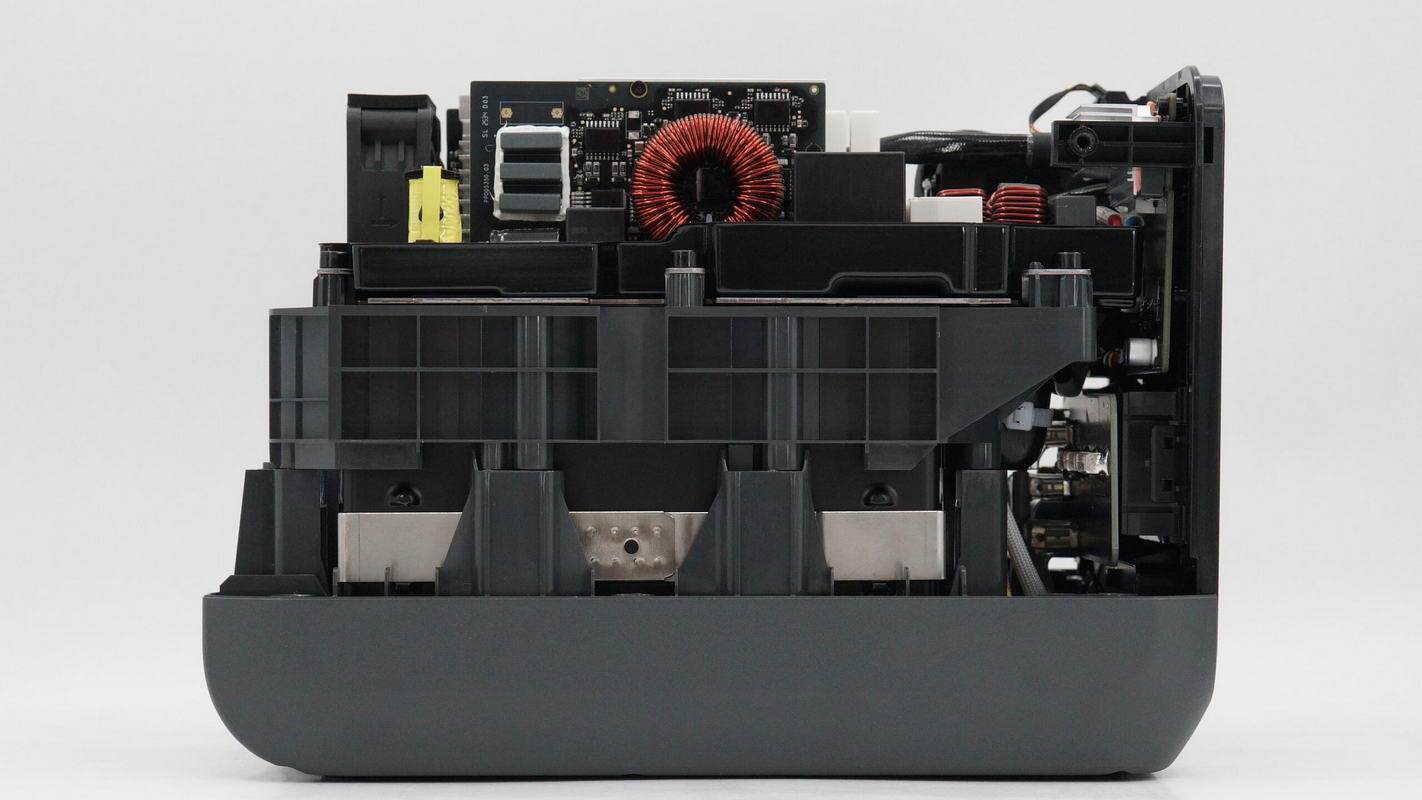

拆解取下侧面面板和双向逆变模块。

从壳体中取出电池组，电池组粘贴麦拉片和云母片绝缘。

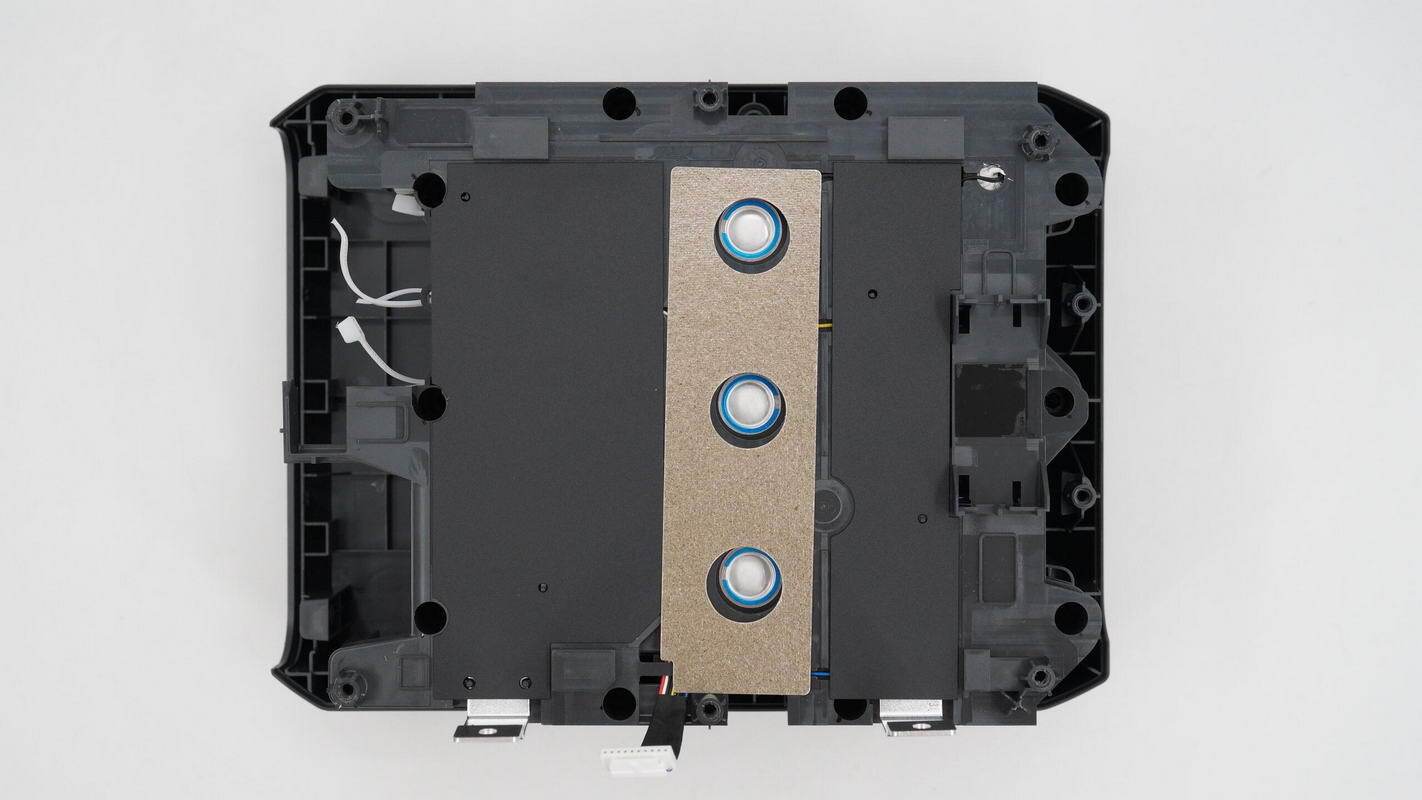

绝缘框架内部设有3颗热敏电阻，分别对应3串电池检测温升，并设有对应的电压检测线。

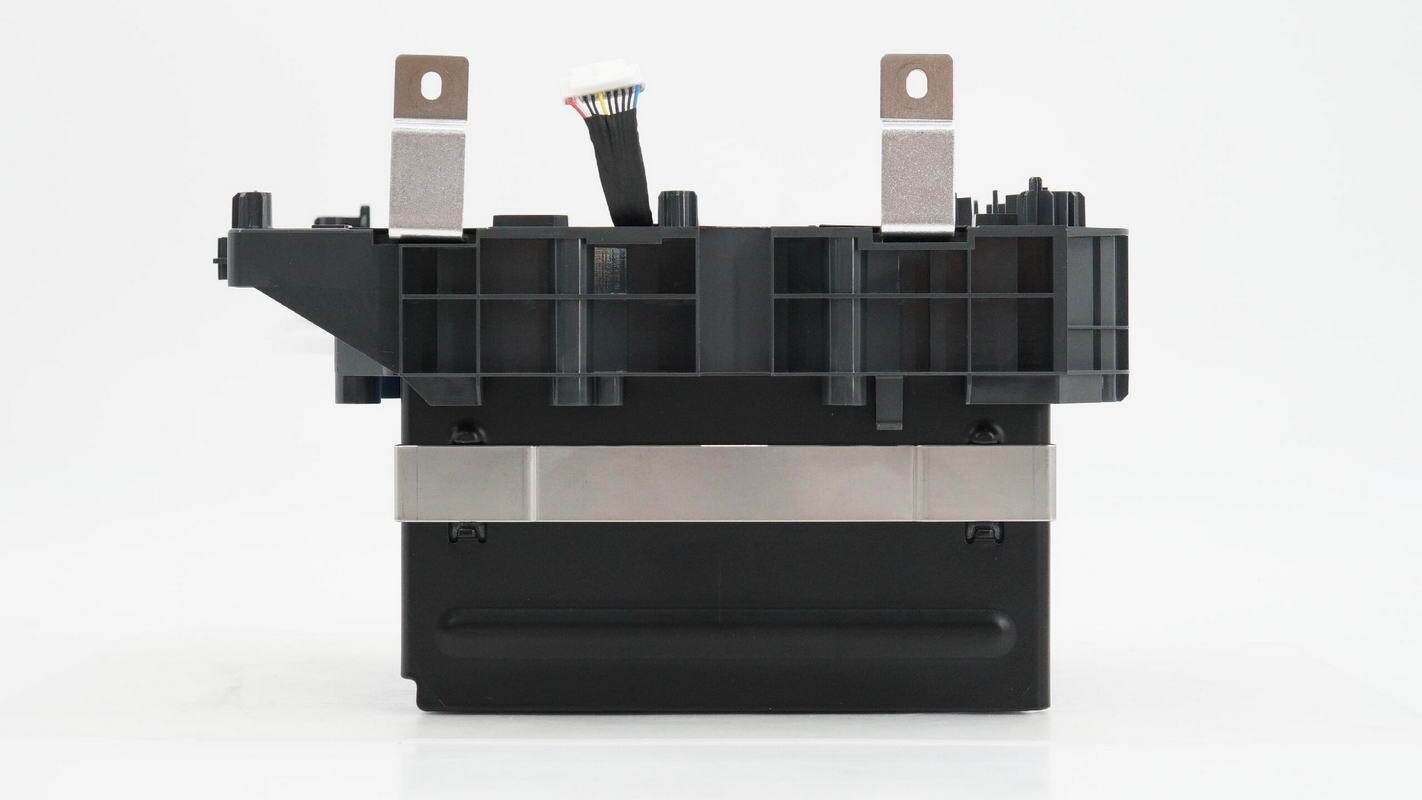

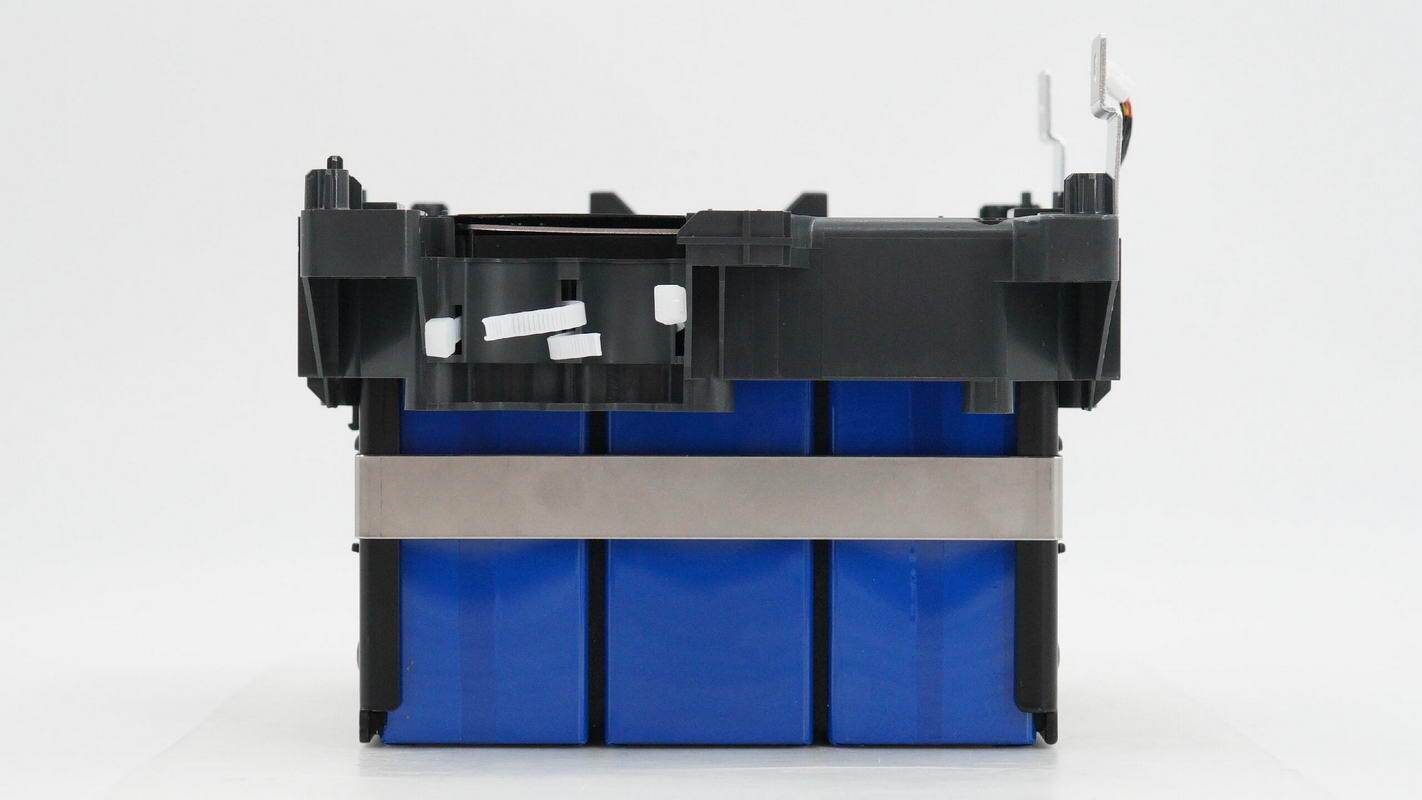

电池组通过钢带捆扎，两侧设有铁板保护。

钢带通过点焊固定。

电池为磷酸铁锂方形大单体，外套蓝色热缩膜。

电池底部设有胶水固定。

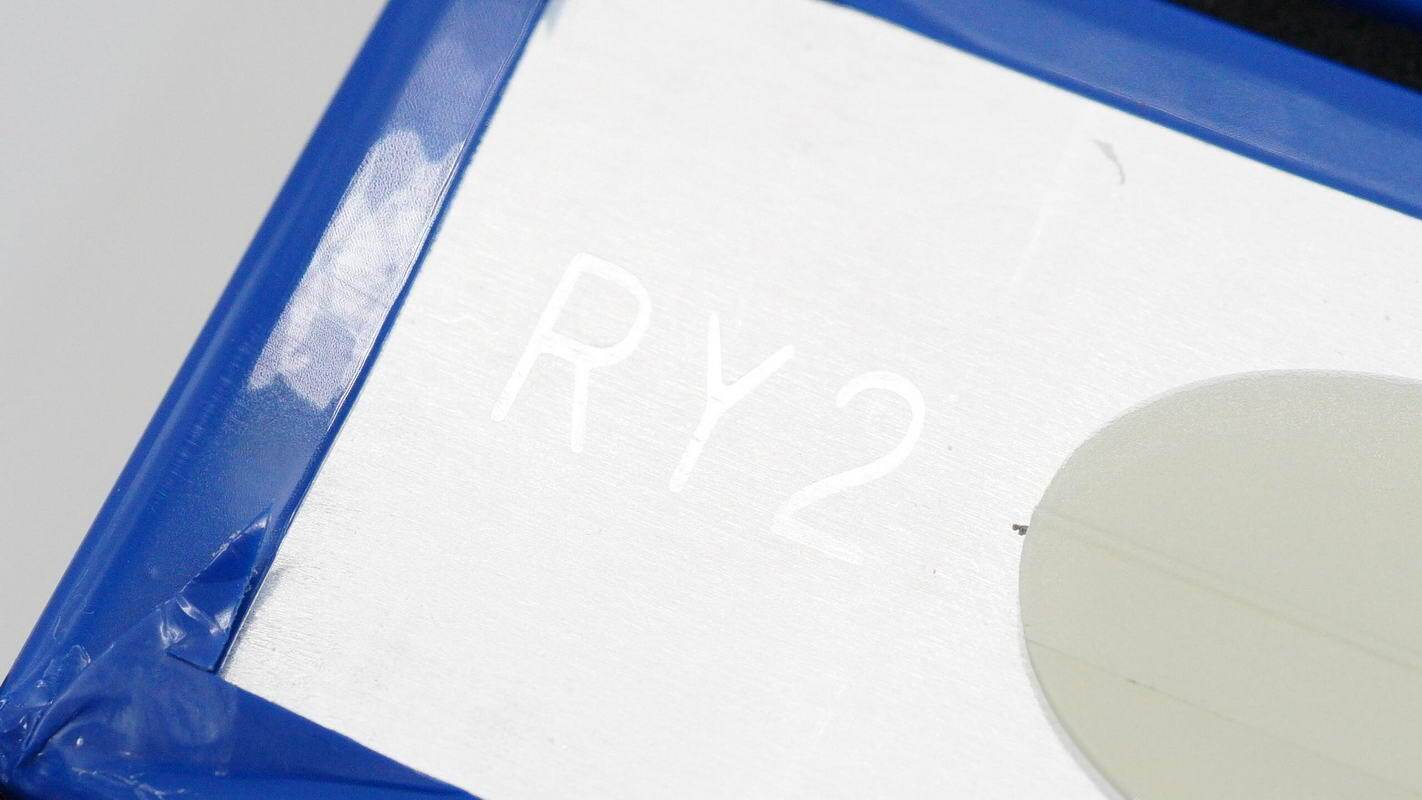

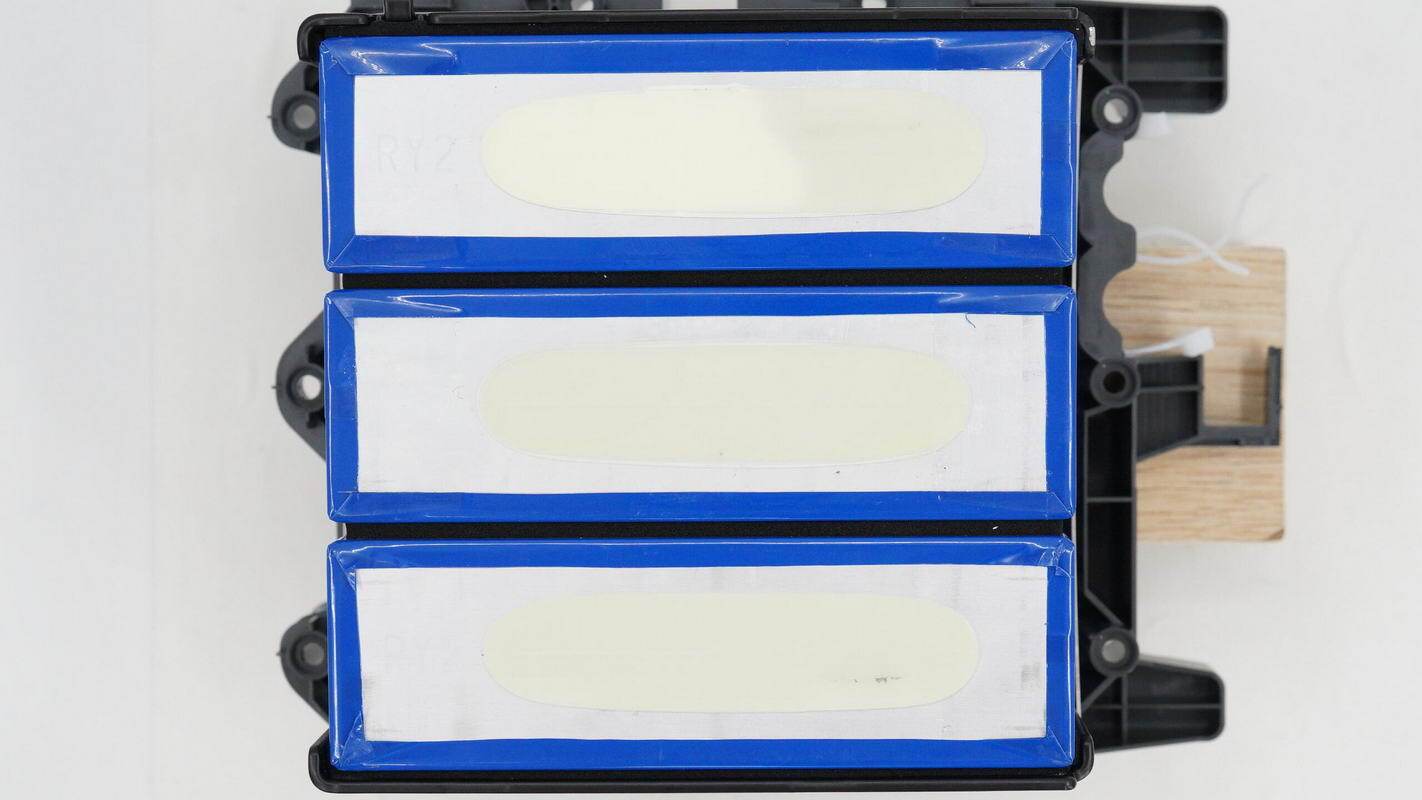

电池底部印有RY2字样。

测得电池高度约为115mm。

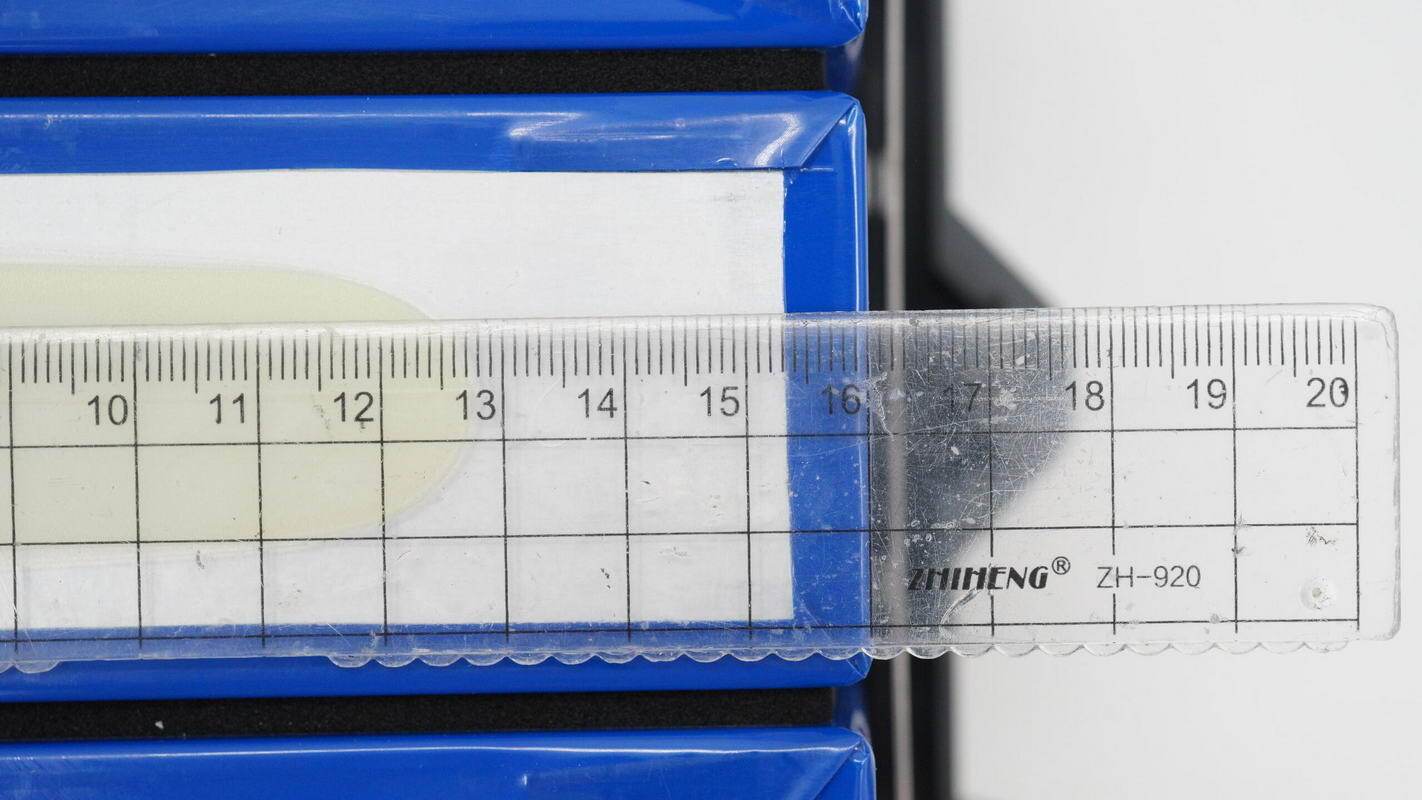

电池宽度约为160mm。

电池厚度约为50mm。

电池点焊焊点特写。

双向逆变模块导线通过插接件连接。

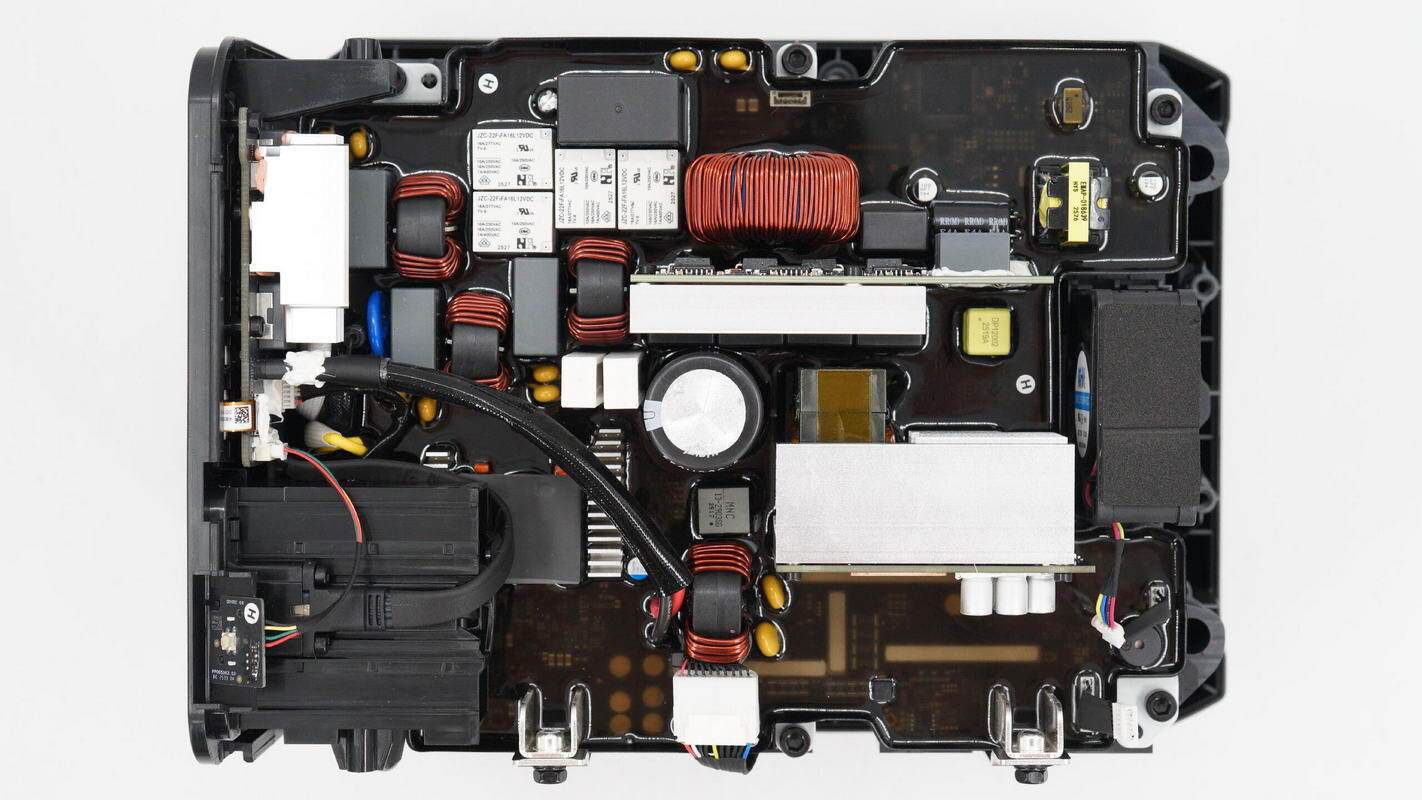

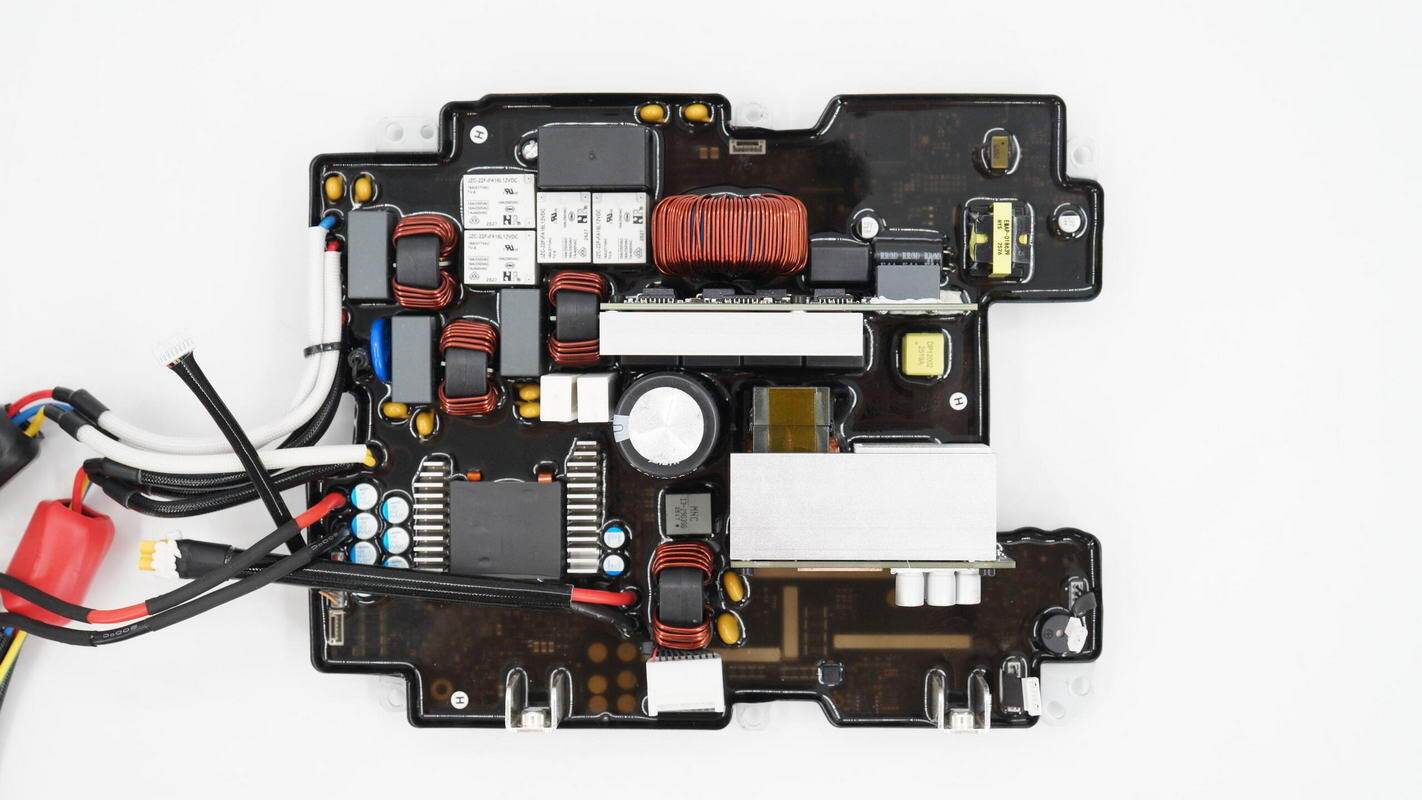

双向逆变模块正面一览，左上角设有逆变输出接线，左侧中间位置设有交流输入接线，下方为SDC接口接线。逆变模块左上方设有安规X2电容，共模电感，切换继电器，中间位置设有PFC电感，开关管散热片和开关管小板。左下方设有SDC电路的开关管和功率电感，右侧设有升压开关管，变压器和高压滤波电容，底部设有直流接线柱。

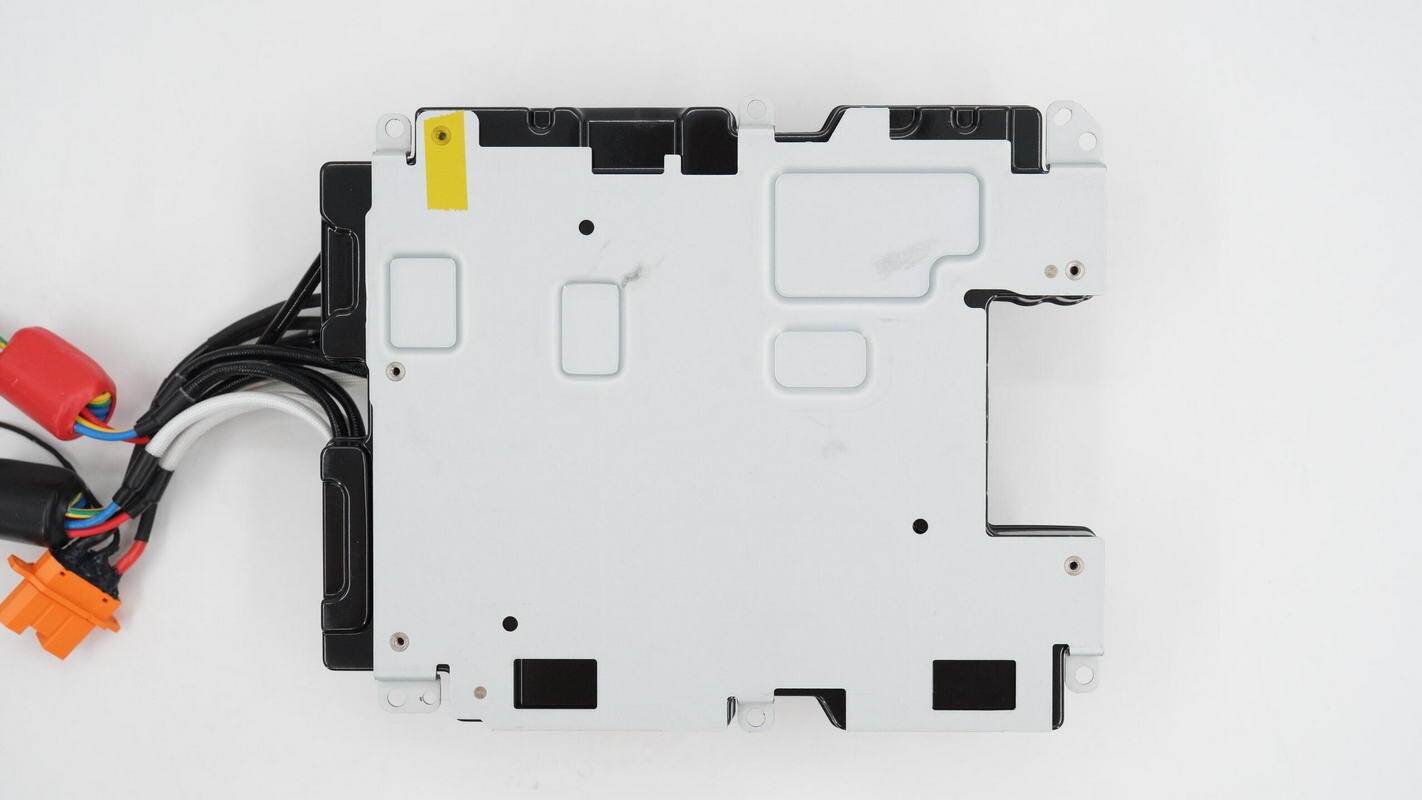

双向逆变模块背面固定金属板用于安装固定。

双向逆变模块侧面设有电池接线柱，滤波电感，升压开关管小板。

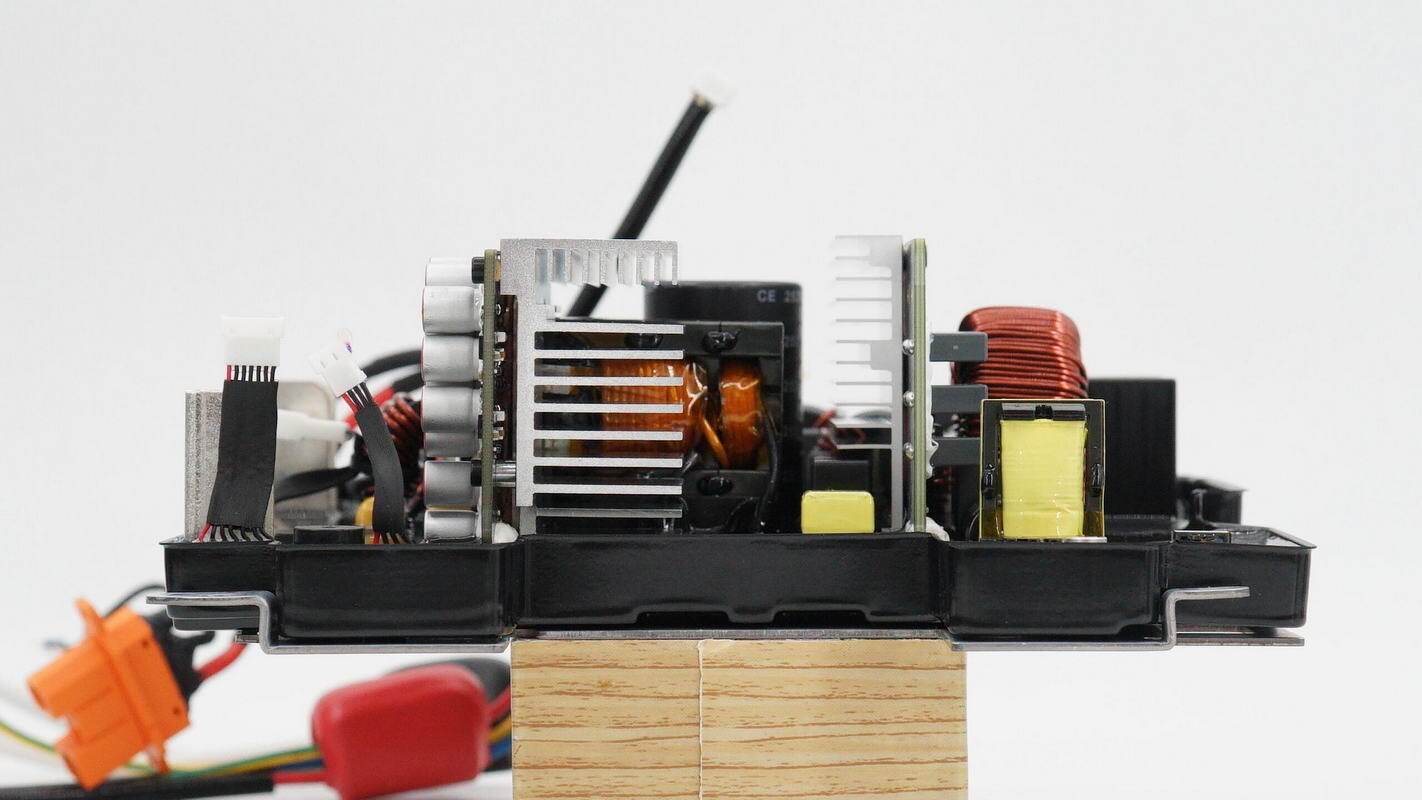

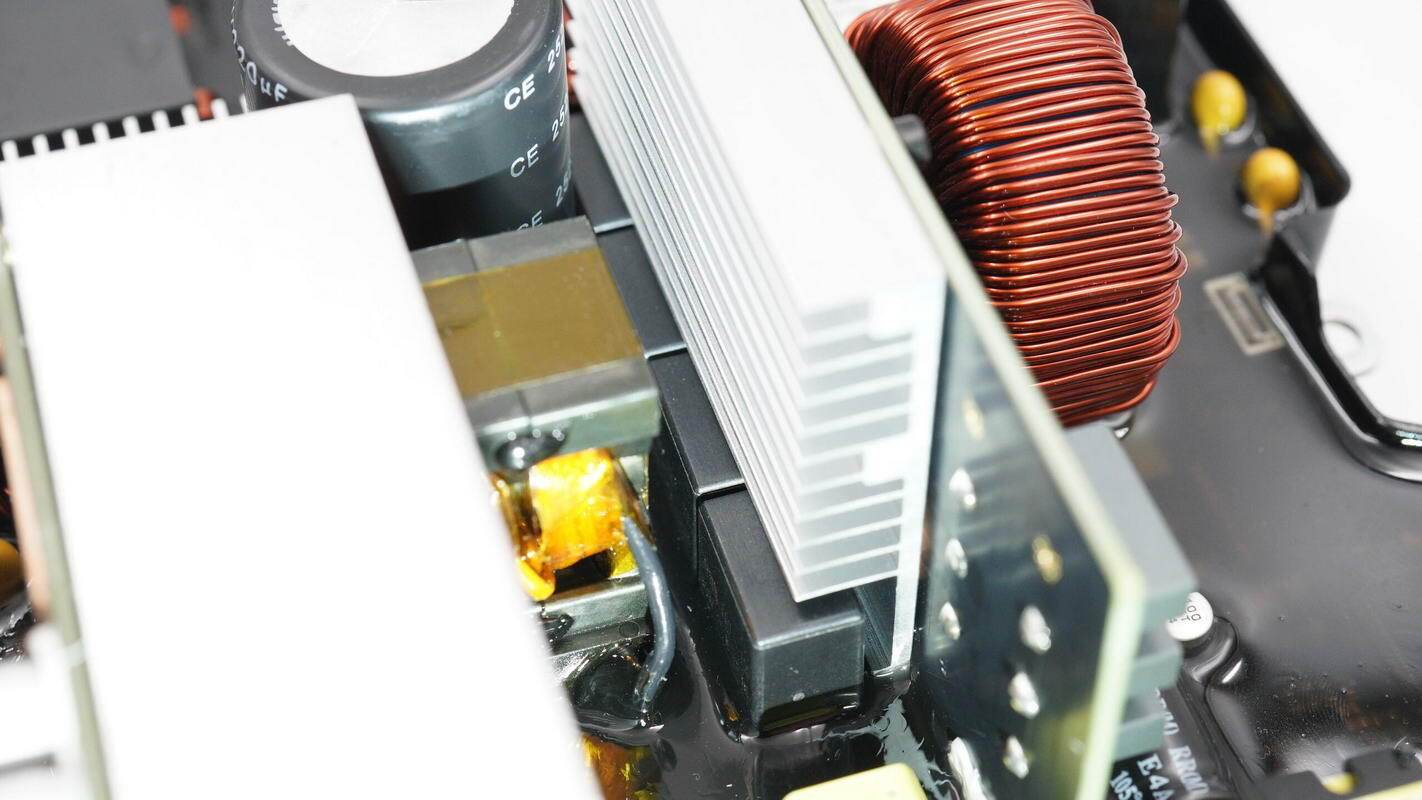

侧面设有散热片，在两片散热器中间为升压变压器。

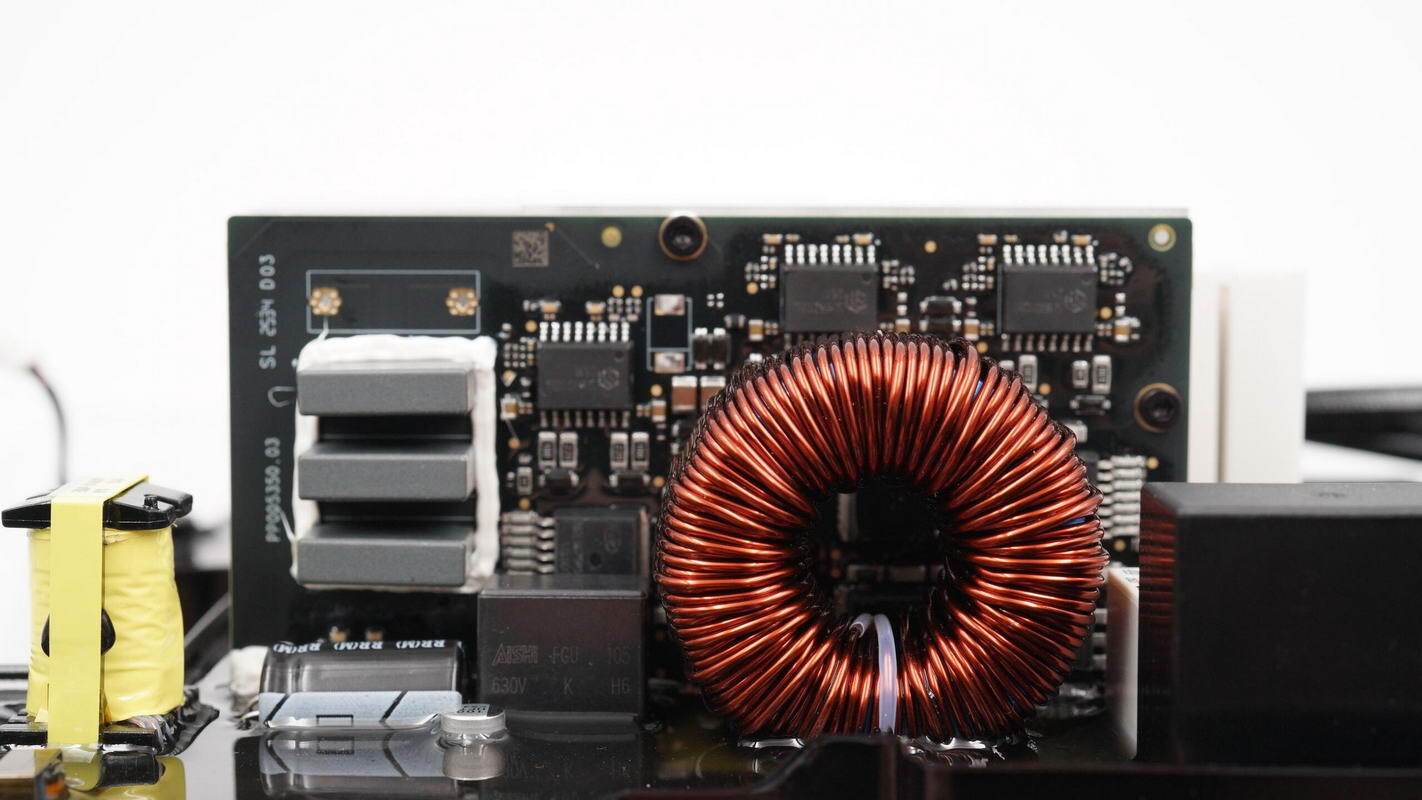

另一侧设有调制小板和PFC电感。

输出端设有逆变输出接线和交流输入接线，SDC连接器接线。

直流输入端设有共模电感。

黄色Y电容来自风华，料号为E222M。

低压侧小板上设有升压开关管，滤波固态电容和驱动器。

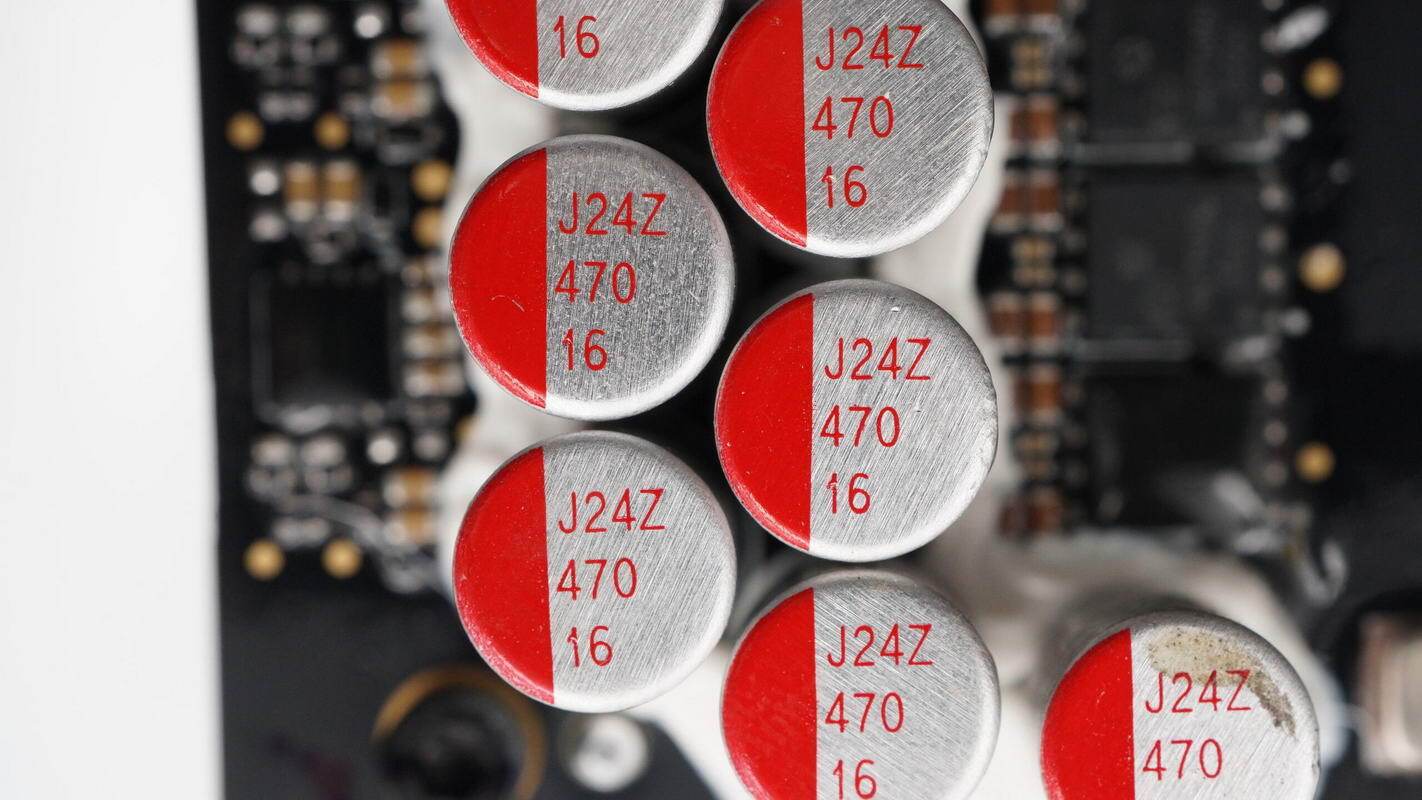

滤波电容规格为470μF16V。

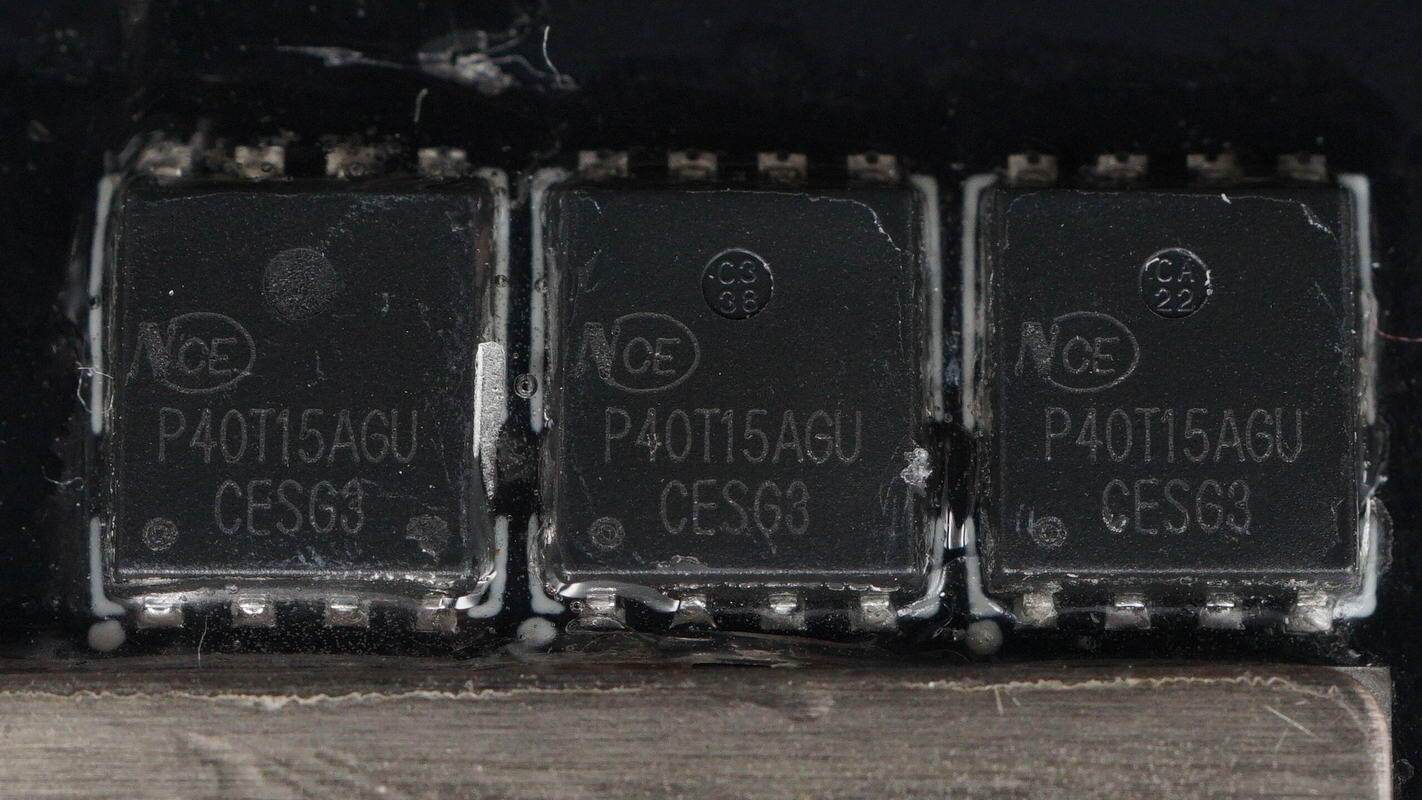

升压开关管来自新洁能，型号NCEP40T15AGU，NMOS，耐压40V，导阻1.2mΩ，采用DFN5*6封装，共设有12颗。

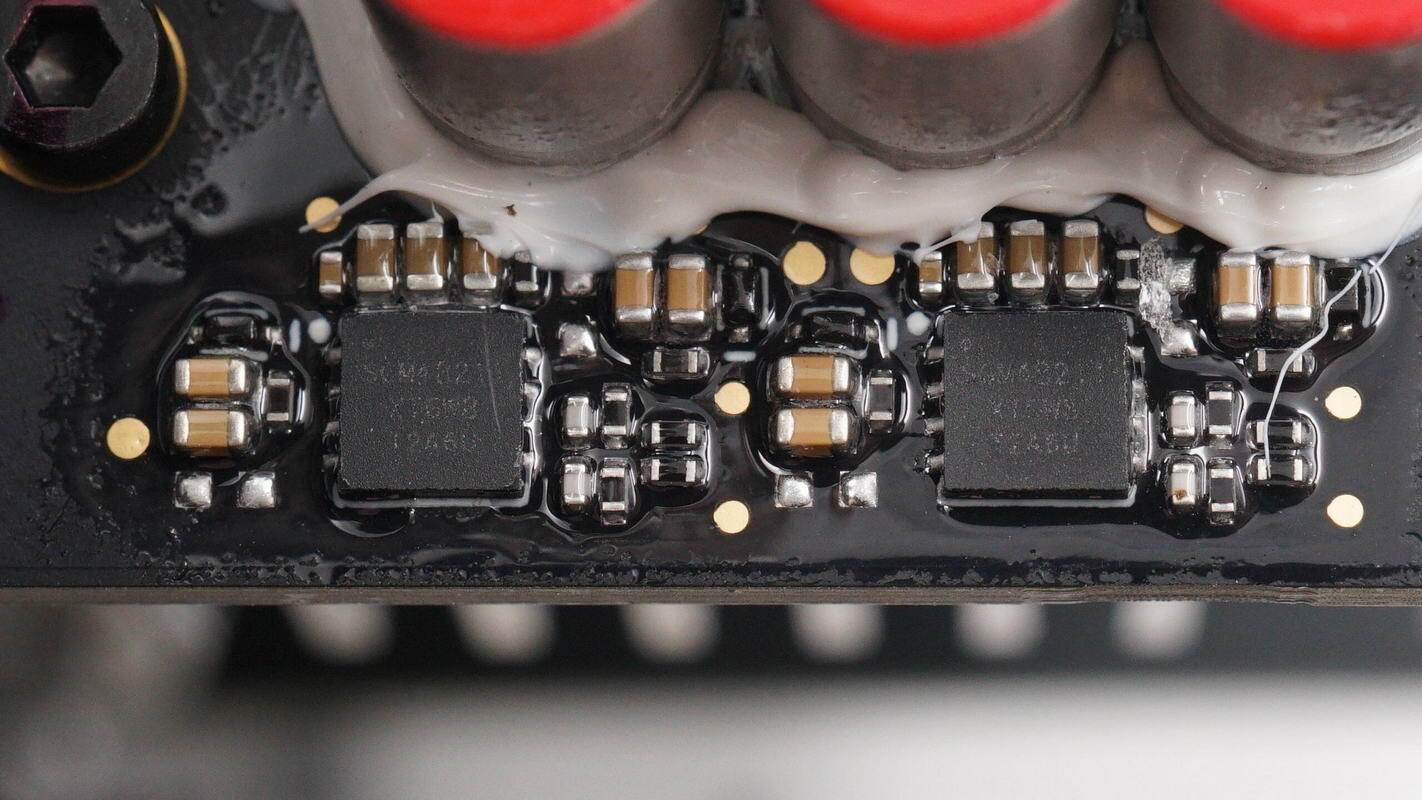

两颗驱动器来自圣邦，型号SGM48211，是一颗耐压120V的半桥驱动器，内部高侧和低侧通道完全独立。芯片具备4A峰值电流能力，并集成自举二极管，采用TDFN4*4封装。

升压变压器采用利兹线绕制。

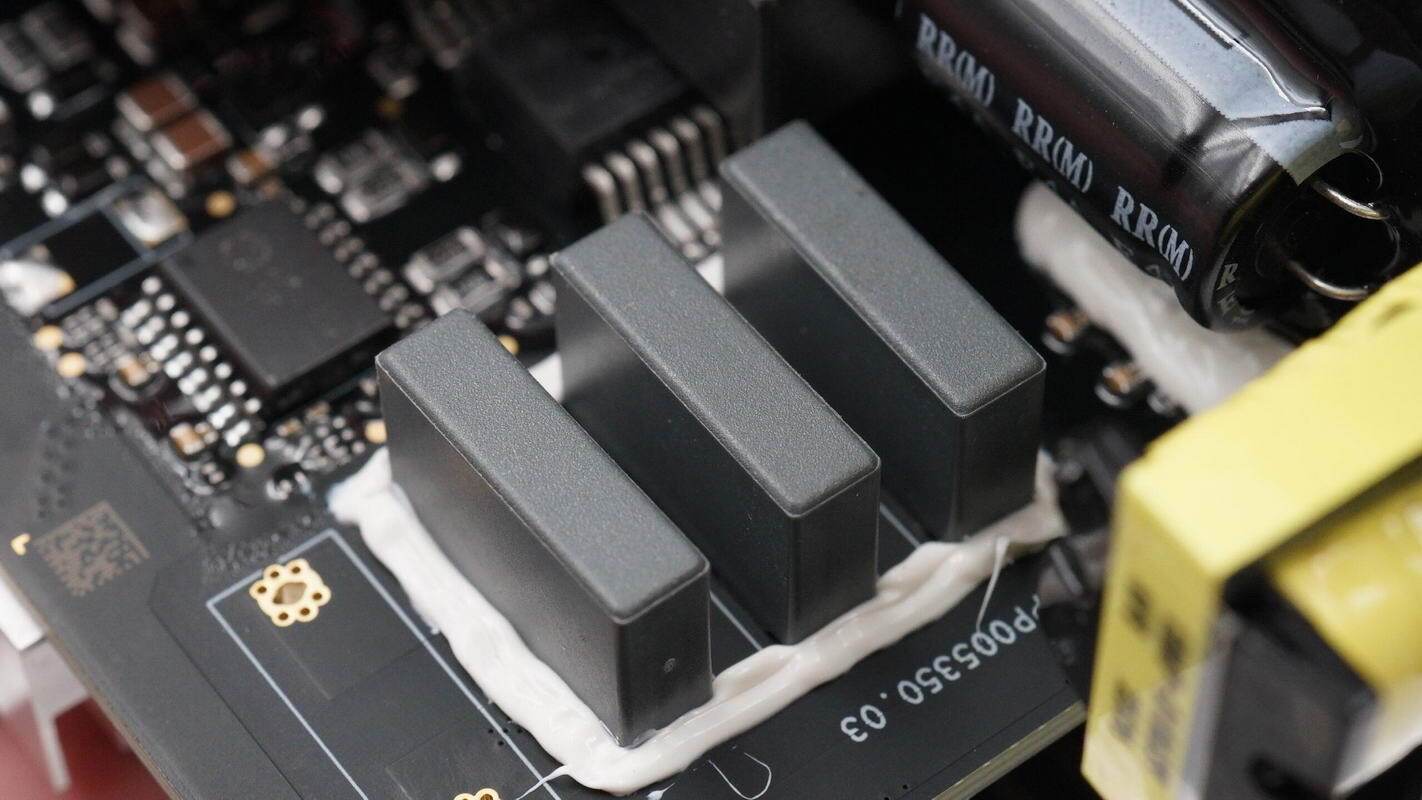

变压器侧面设有四颗薄膜电容，

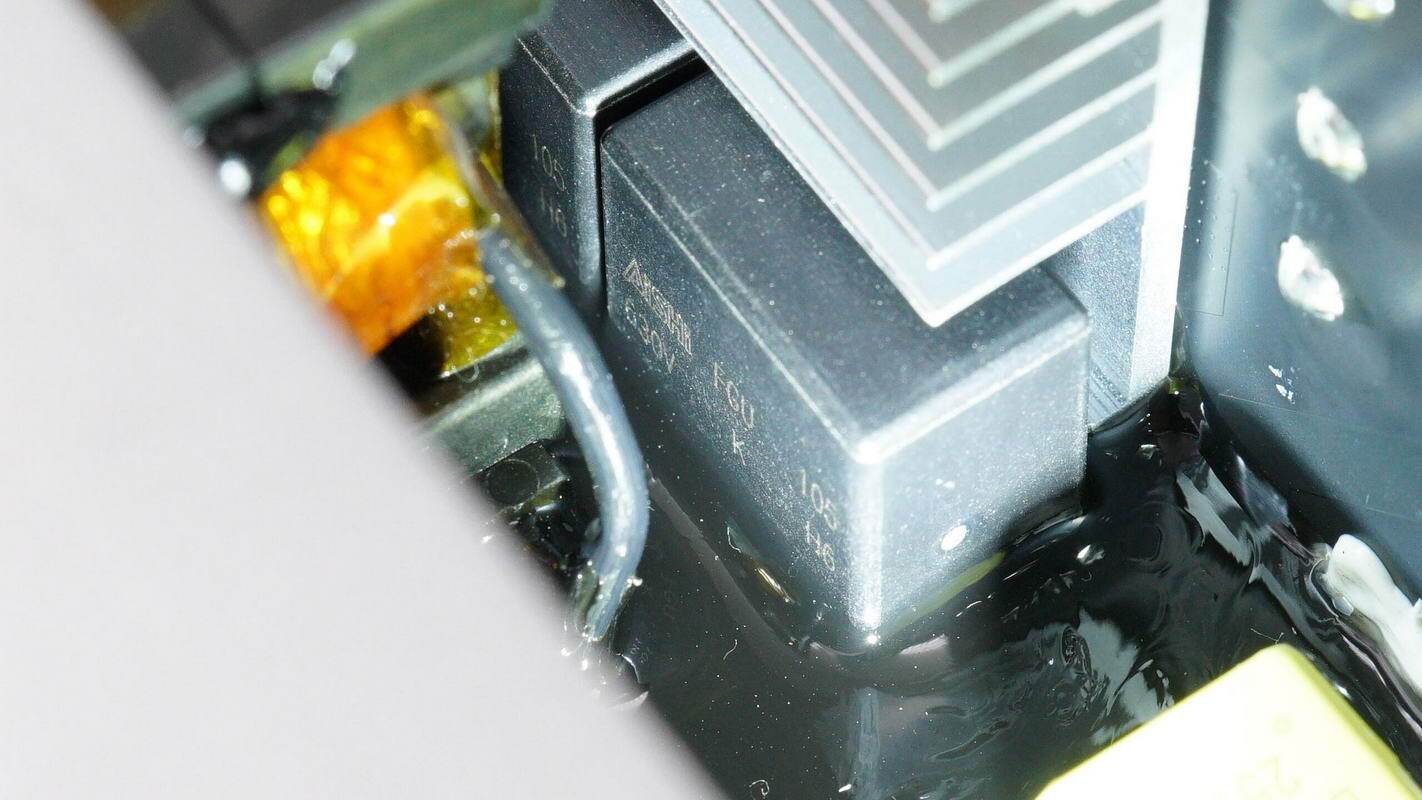

电容规格为630V1μF。

电流互感器特写。

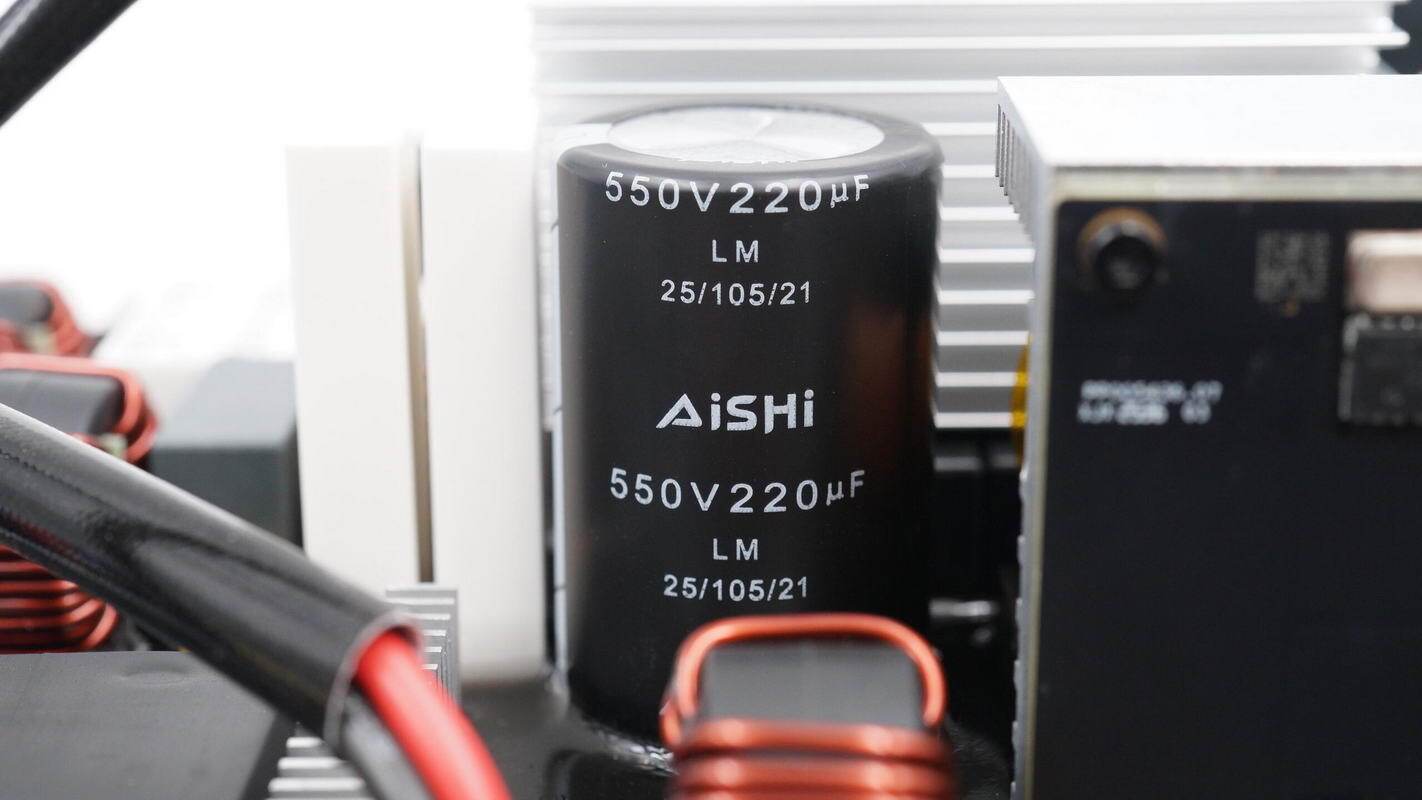

高压滤波电容来自艾华，为LM系列长寿命电解电容，规格为550V220μF。

另一侧设有高压小板。

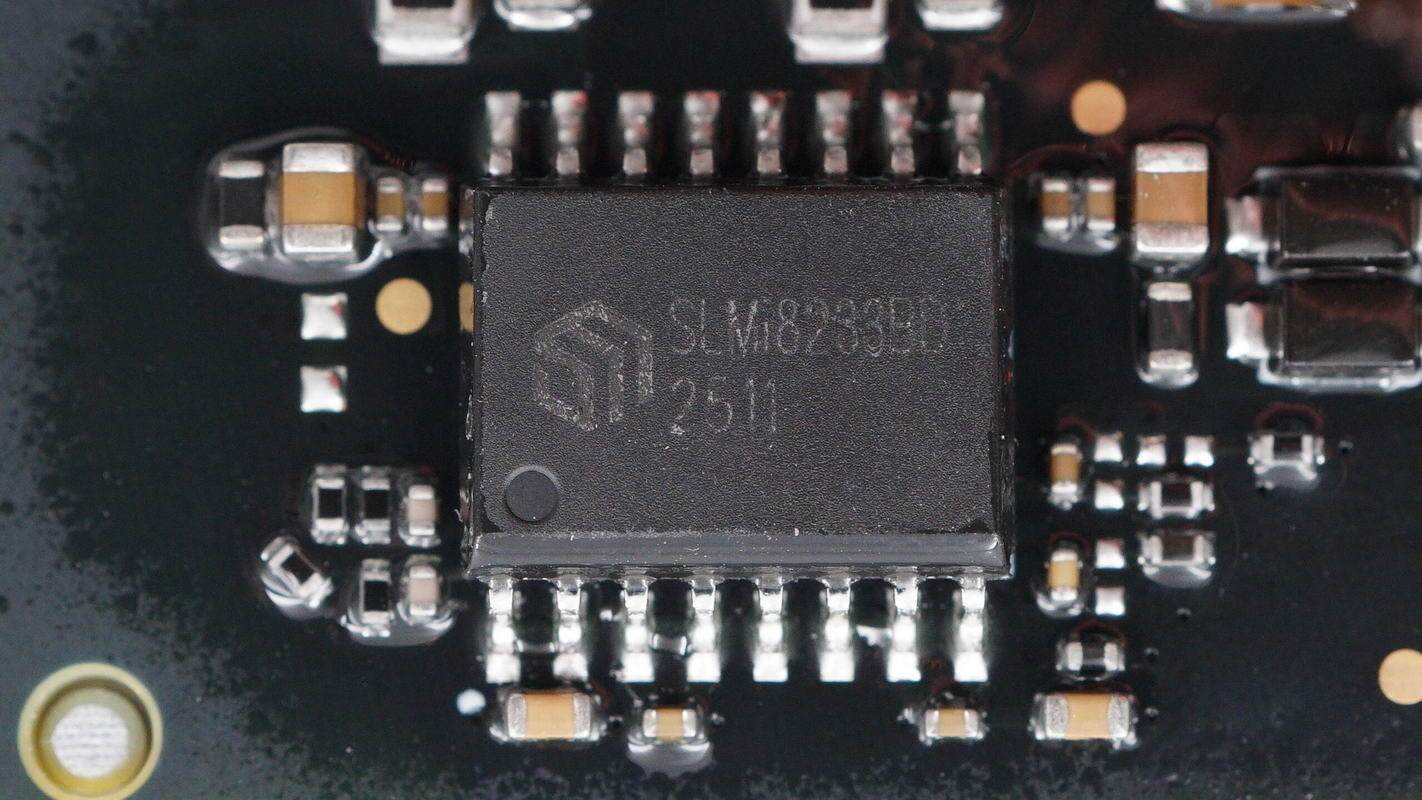

隔离驱动芯片来自数明半导体，型号SLMi8233BD，是一颗具有5kV RMS隔离能力的隔离驱动器，峰值输出电流为4A，芯片内置两个驱动器之间隔离电压为1500V。芯片内置驱动器支持40V输入电压，并支持3-18V工作电压，采用SOP16W封装，共计设有3颗。

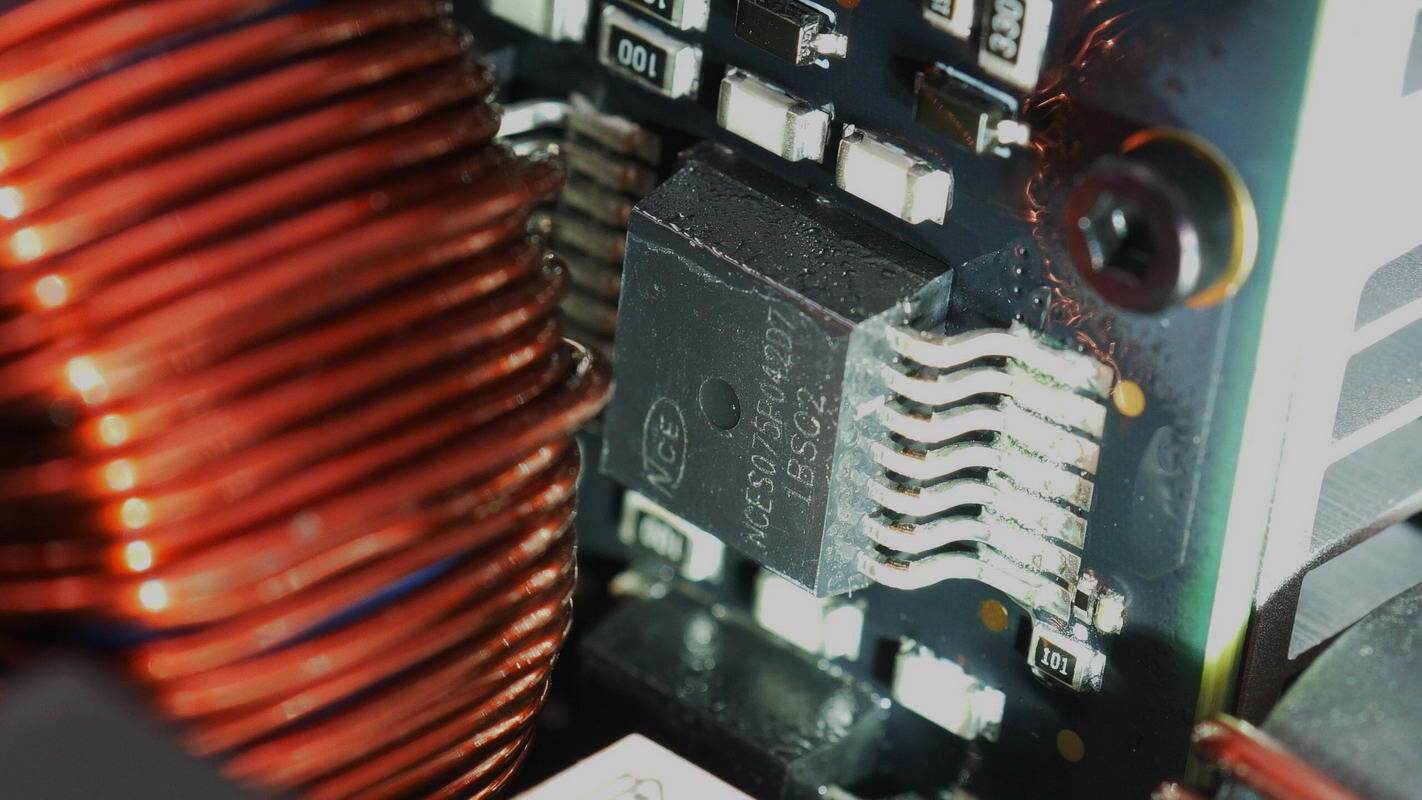

高压开关管来自新洁能，型号NCES75P042D7，为碳化硅MOS，耐压750V，导阻42mΩ，采用TO263-7L封装。

另一颗开关管型号相同。

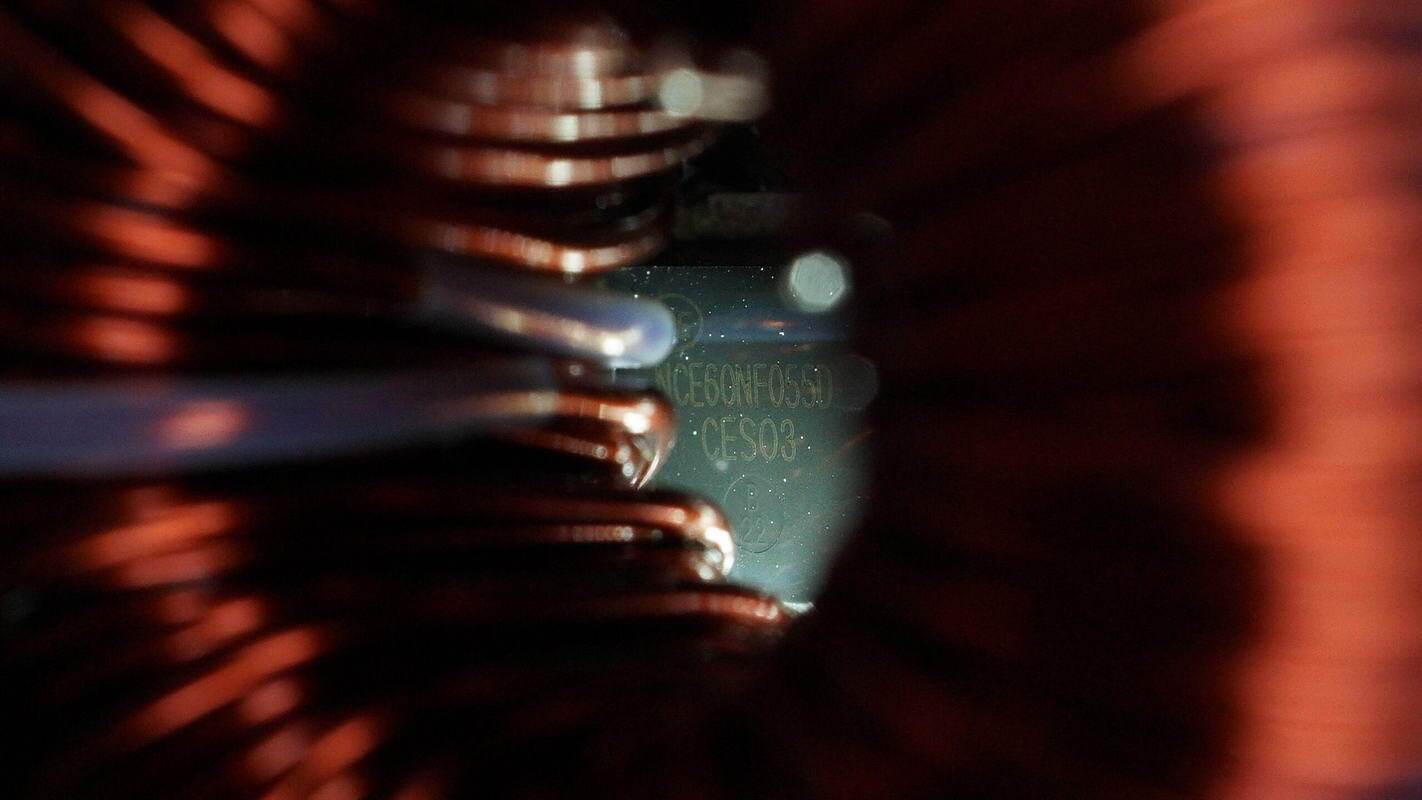

开关管来自新洁能，型号NCE60NF055D，NMOS，耐压650V，导阻50mΩ，采用TO-263封装。

三颗谐振电容打胶加固。

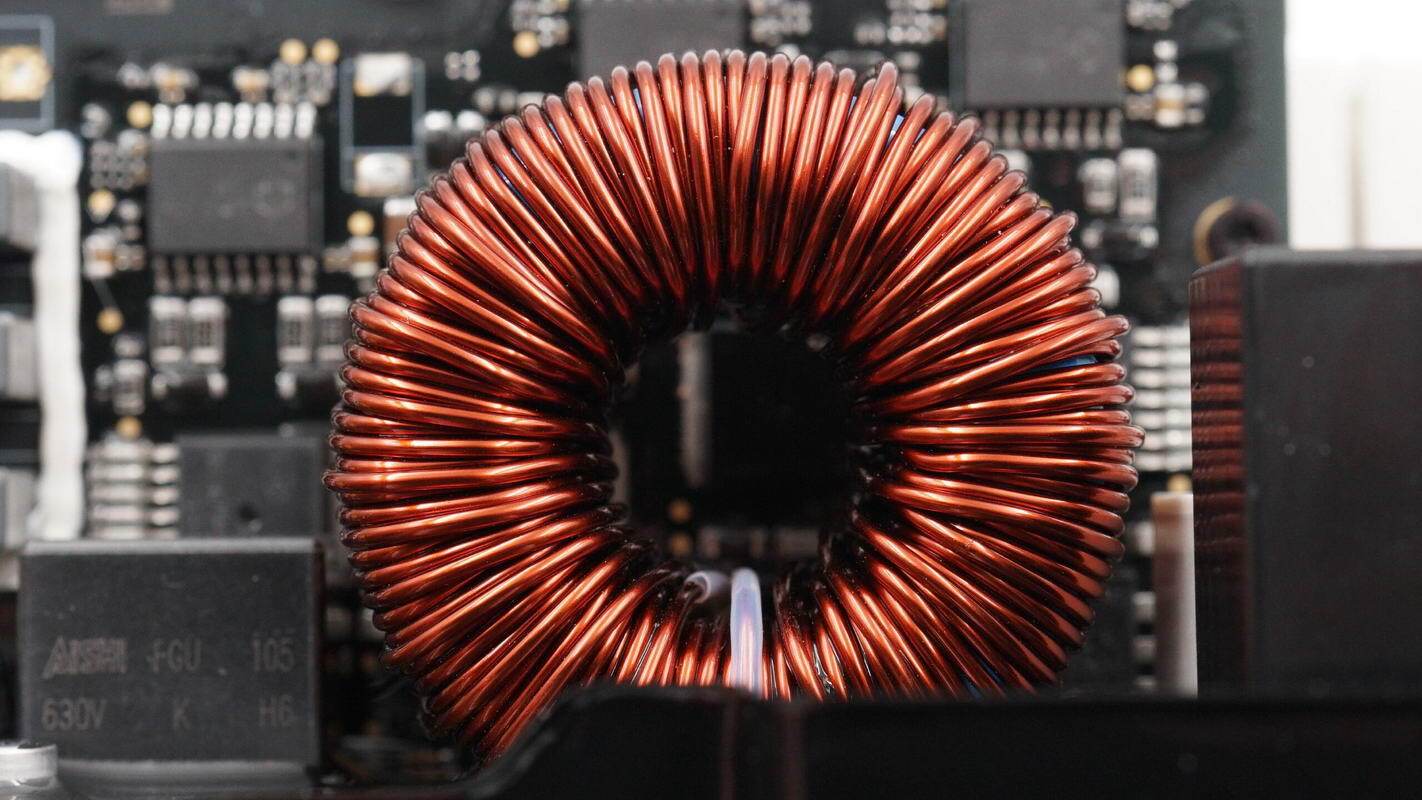

PFC升压电感特写。

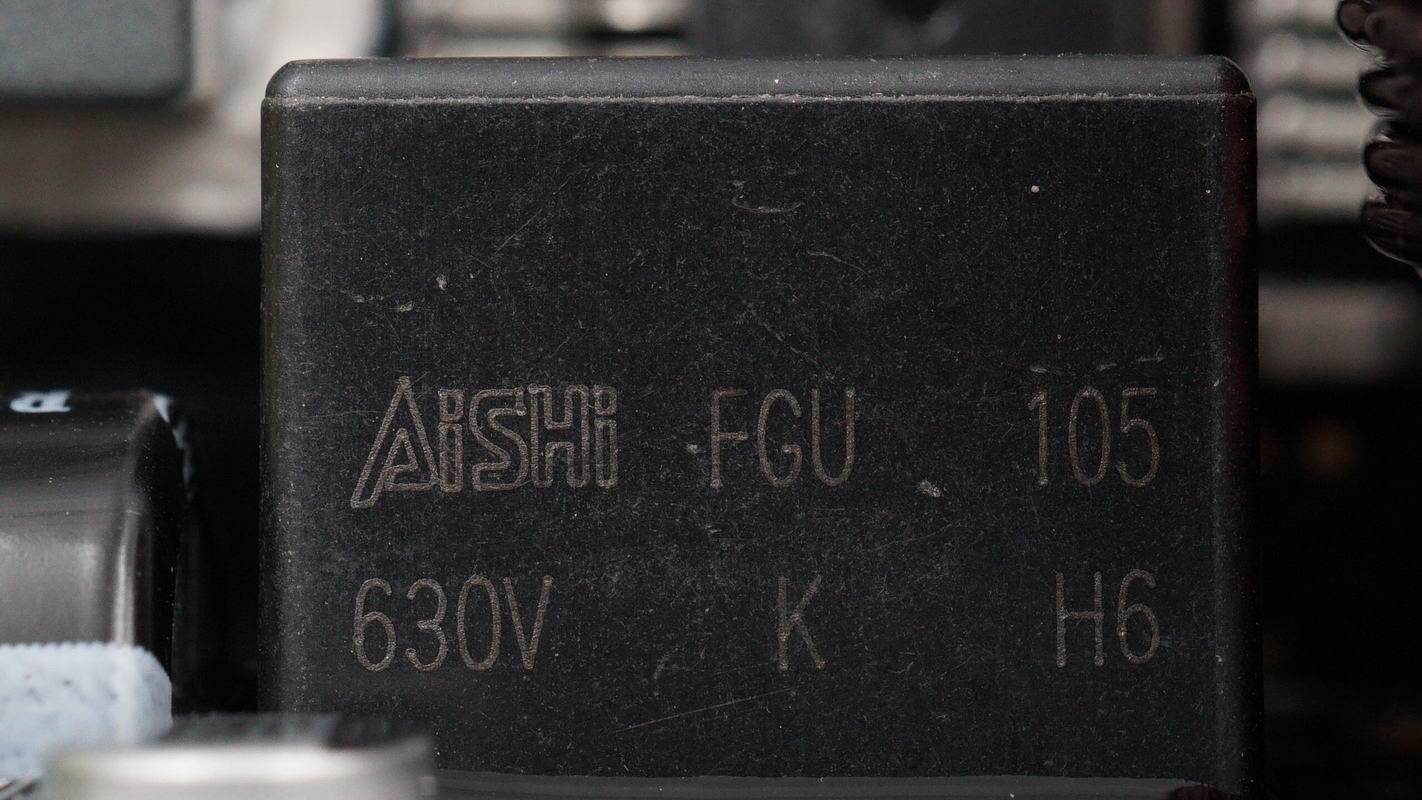

薄膜滤波电容规格为630V1μF。

安规X2电容来自艾华，规格为3.5μF。

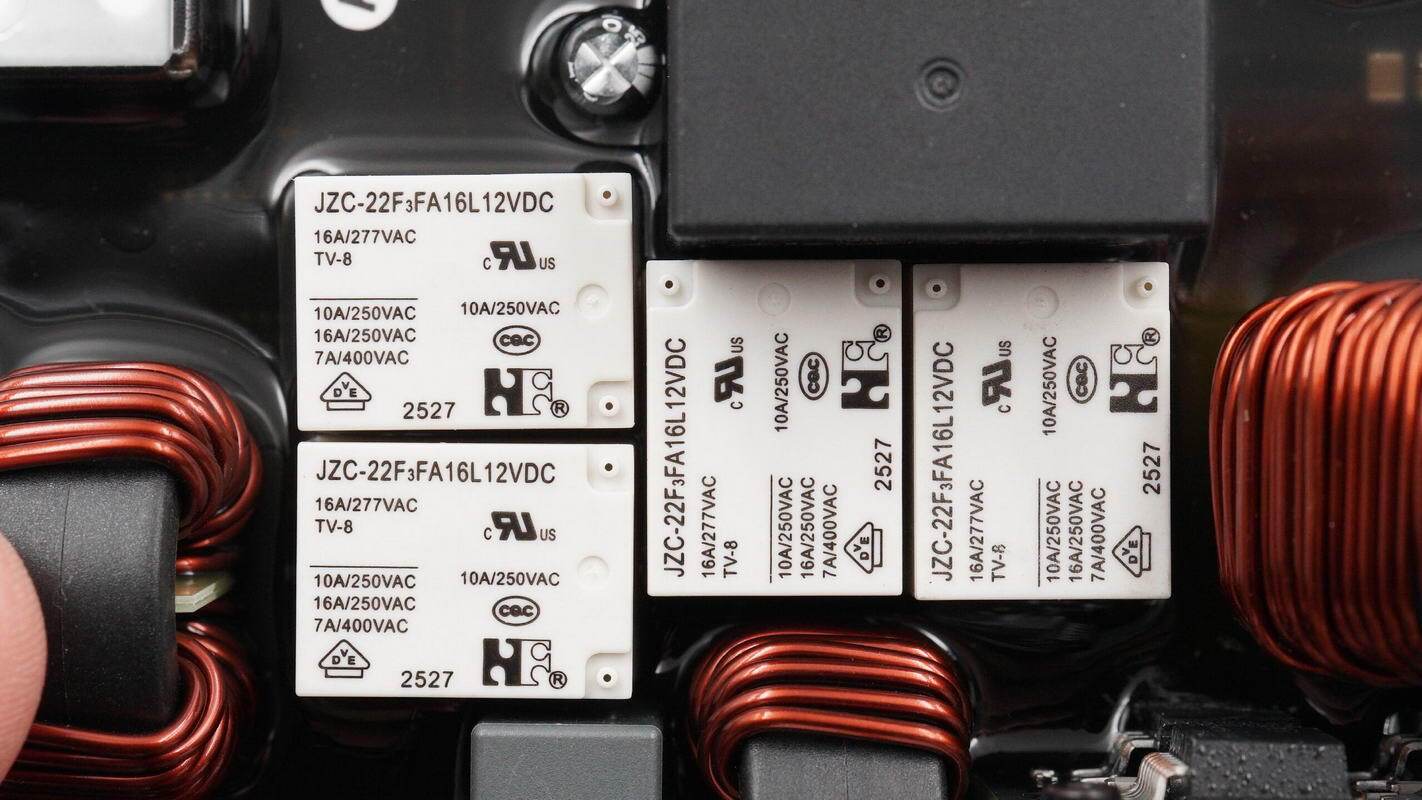

切换继电器来自福特，型号JZC-22F3FA16L12VDC，内置一组常开触点，触点容量为16A/250VAC，线圈电压为12V。

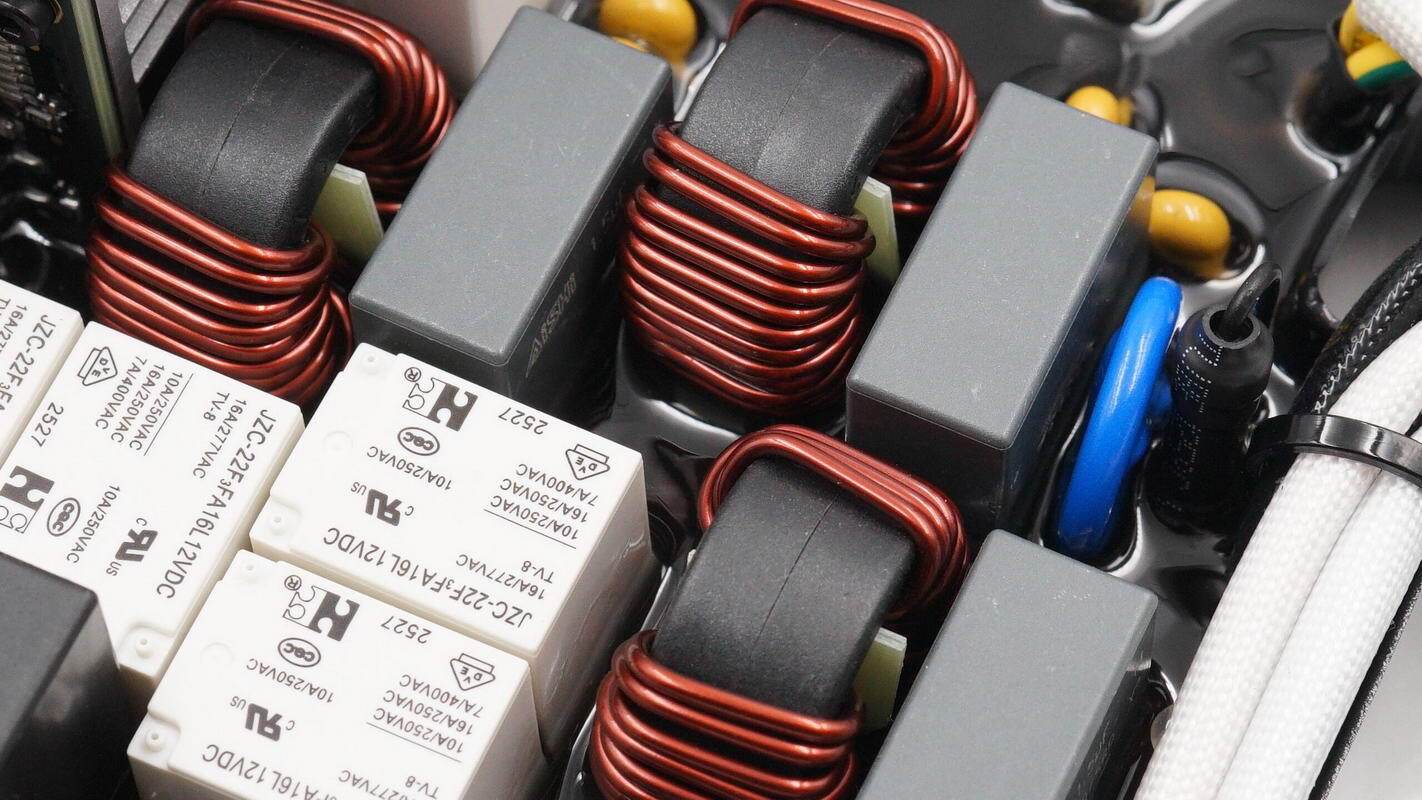

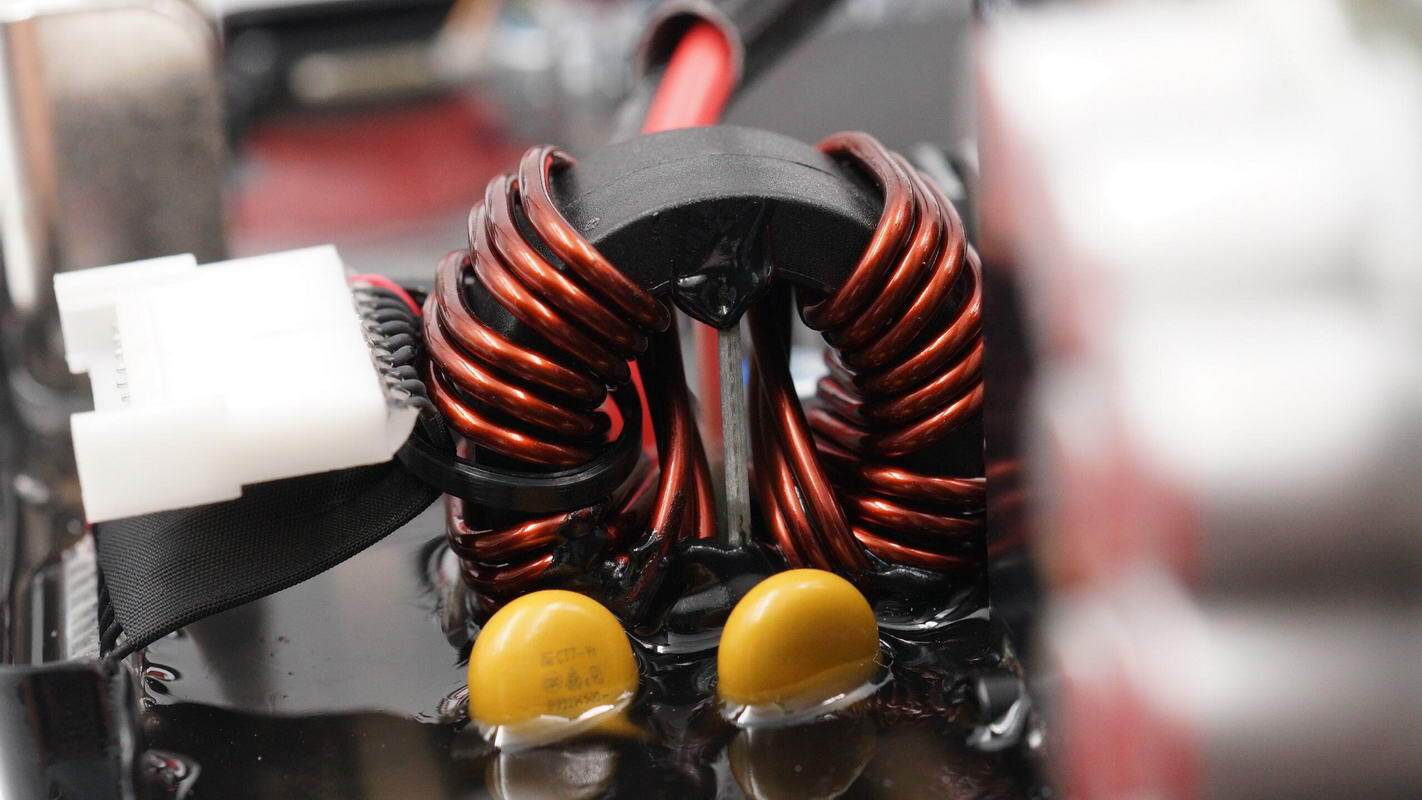

共模电感和安规X2电容交错设置，共模电感采用漆包线绕制，并内置电木板绝缘。

安规X2电容规格为1.5μF。

压敏电阻和保险丝特写，保险丝外套热缩管绝缘。

用于SDC接口供电的电感采用铜带绕制，两侧设有滤波电容和开关管的散热片。

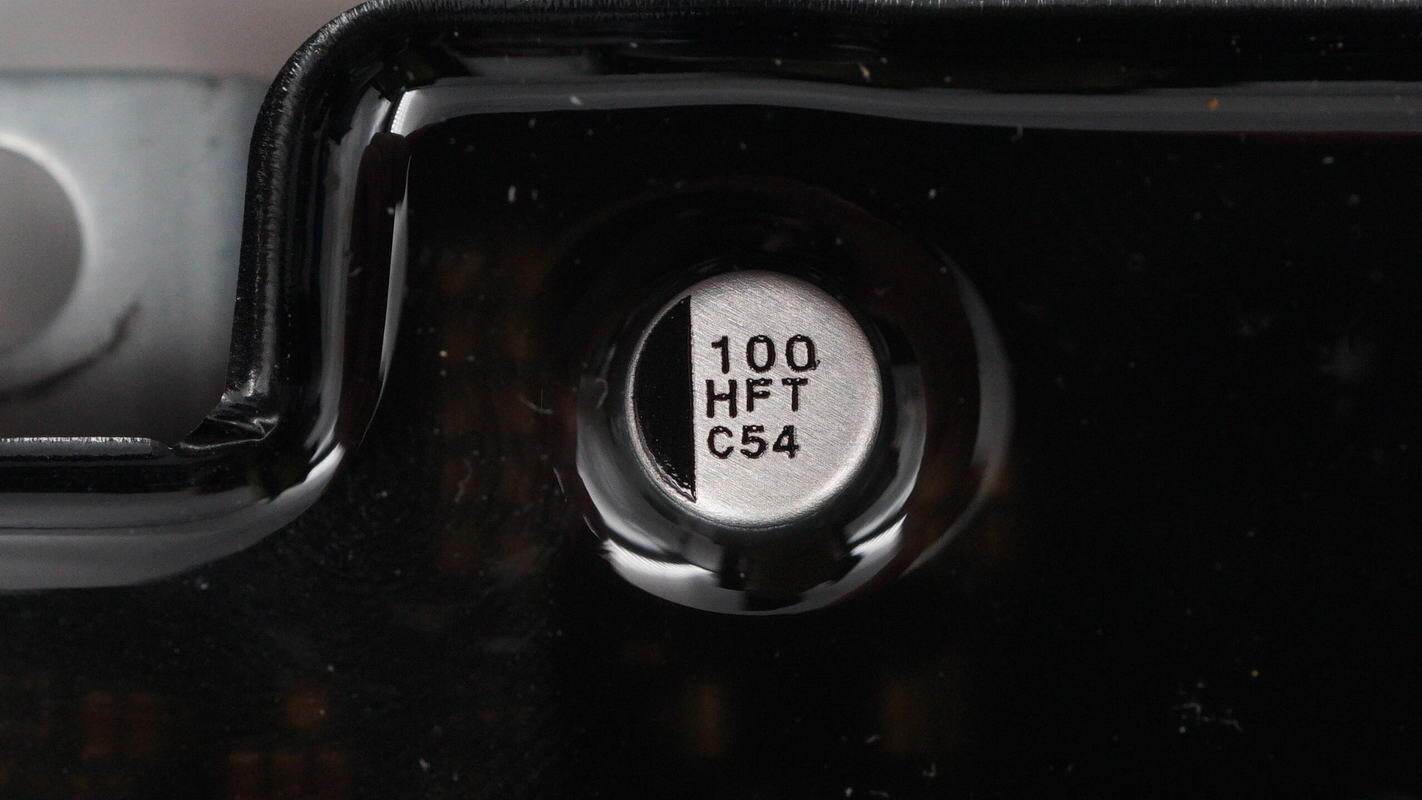

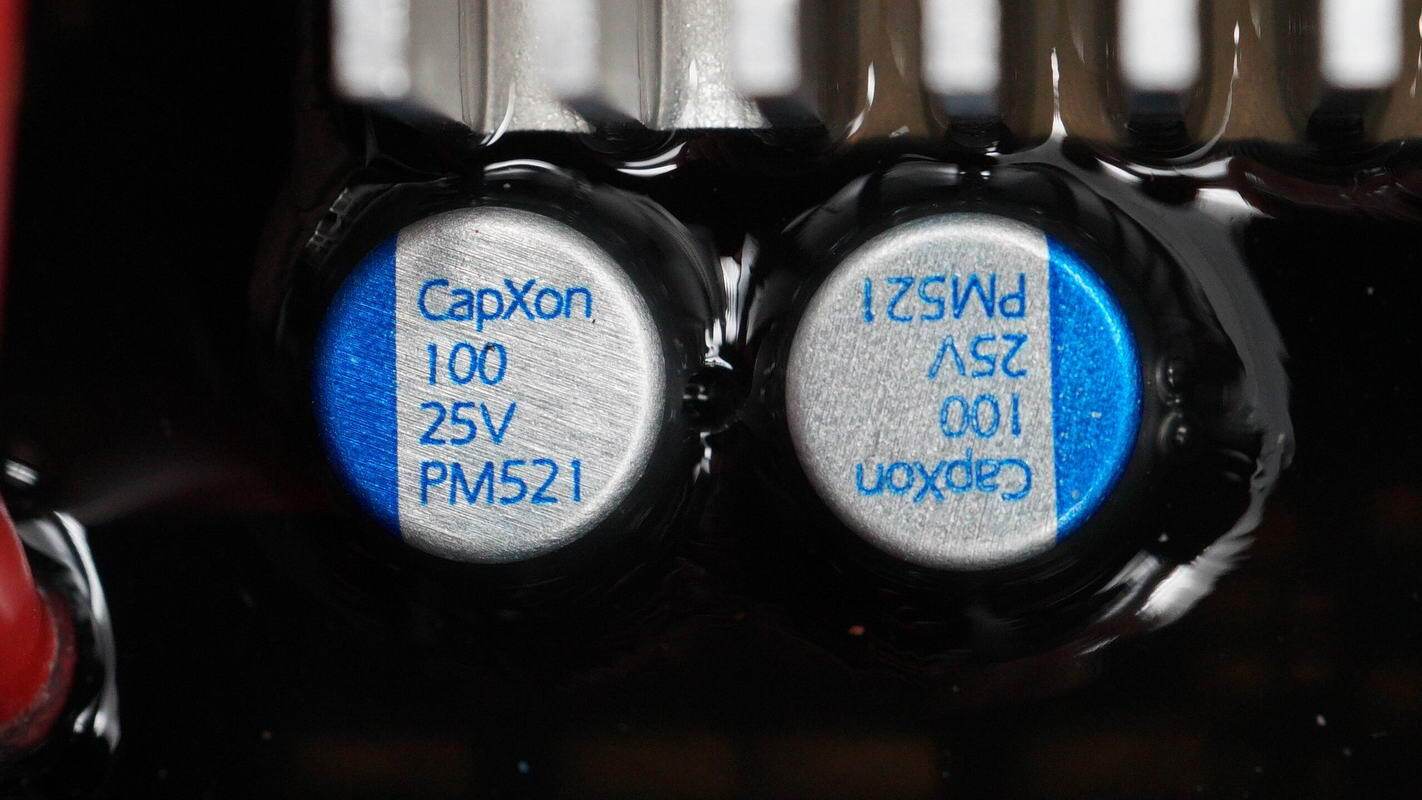

滤波固态电容来自丰宾，规格为100μF25V。

另一侧滤波电容规格为100μF35V。

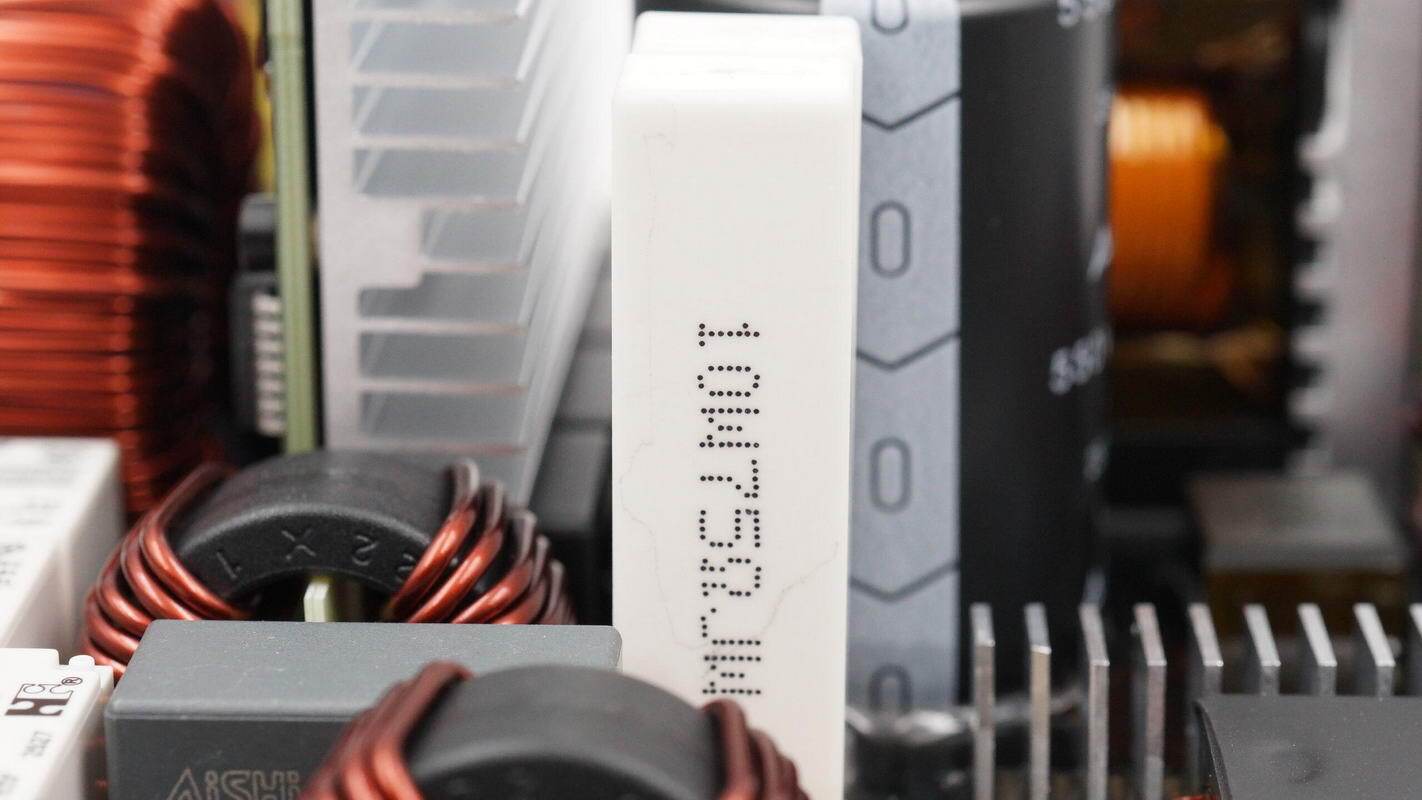

水泥电阻规格为10W75Ω。

滤波电容规格为100μF16V。

变压器磁芯缠绕胶带绝缘。

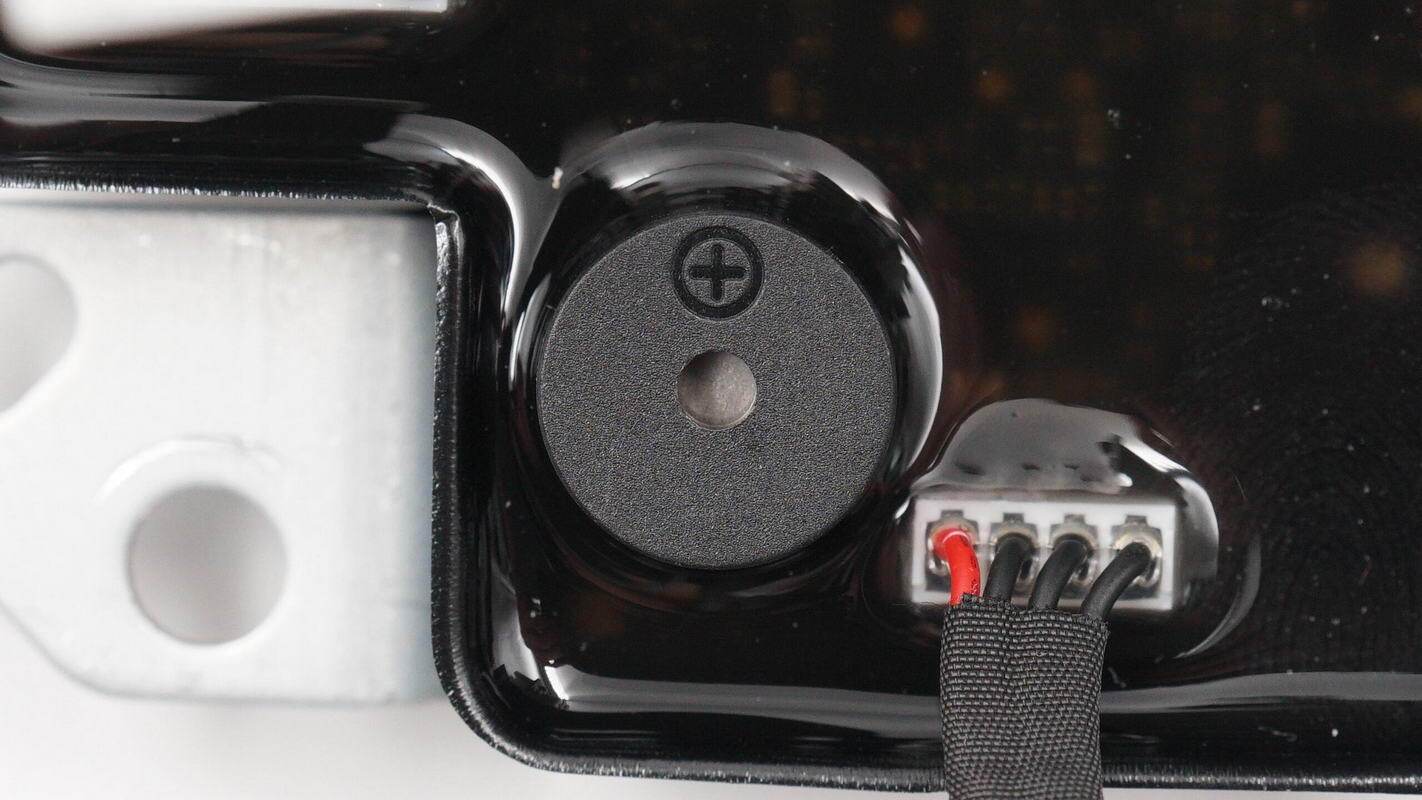

蜂鸣器用于操作提示。

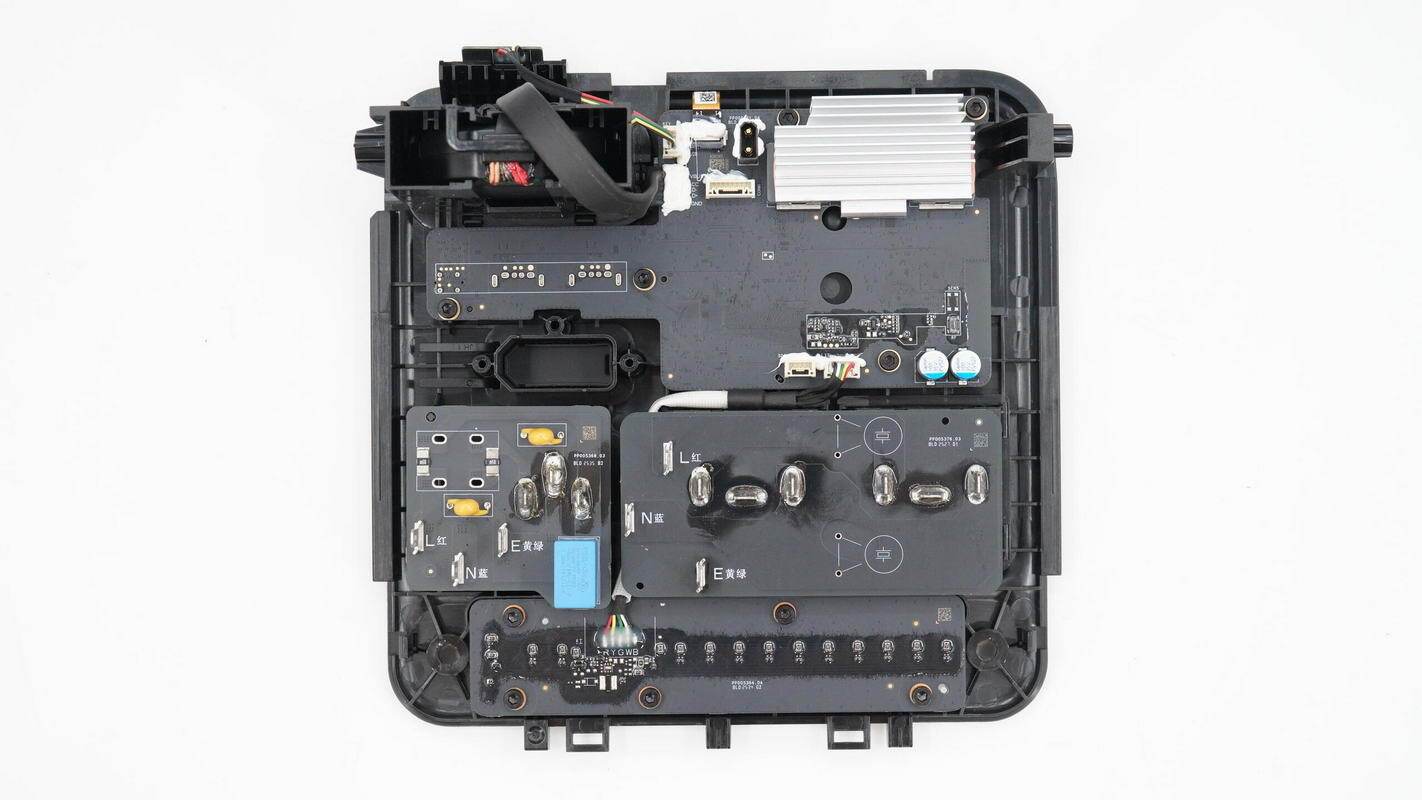

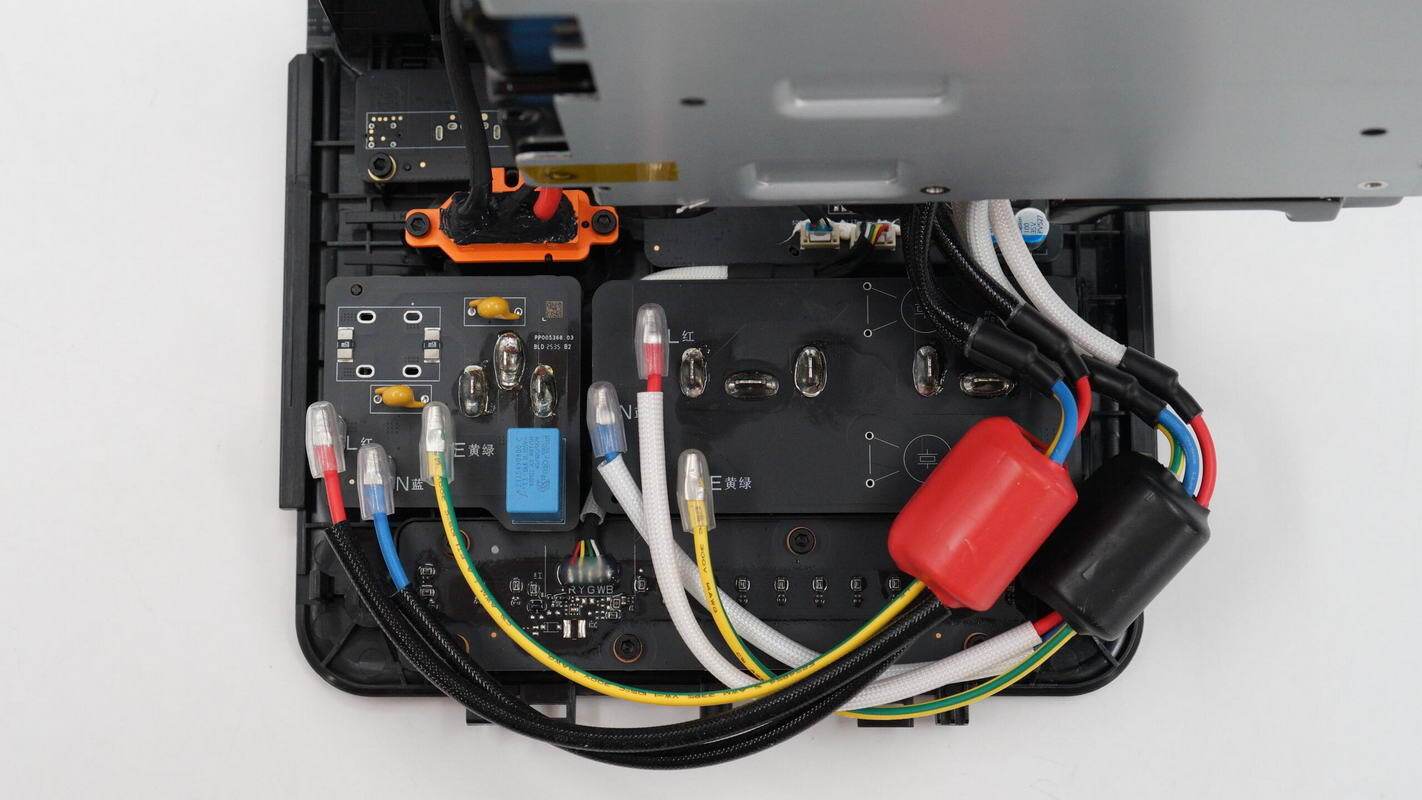

面板内部设有显示面板，交流输入和逆变输出插座通过PCB焊接连接，底部设有LED照明灯小板。

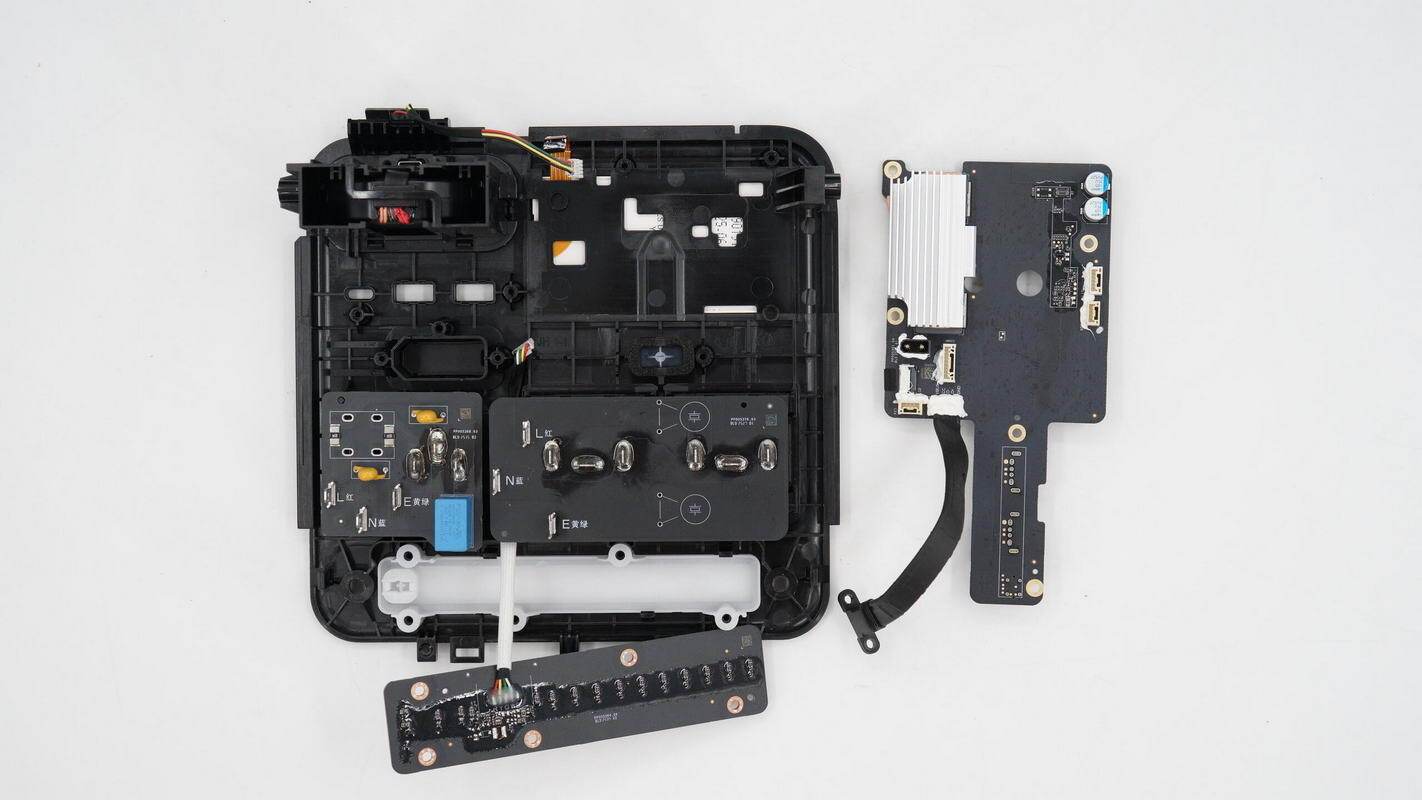

拧下固定螺丝，拆下显示面板和LED照明灯小板。

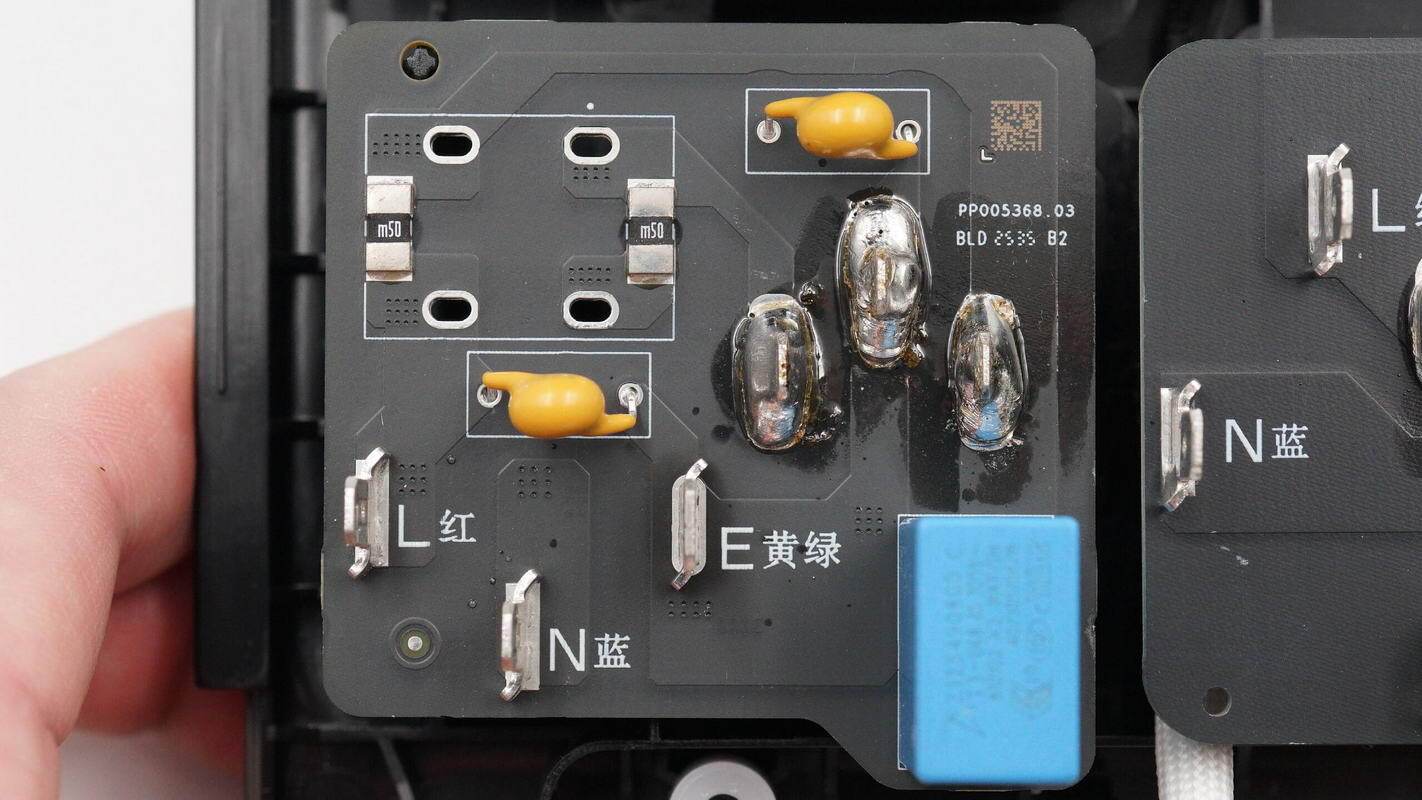

交流输入小板焊接安规X2电容，黄色Y电容和电流取样电阻。

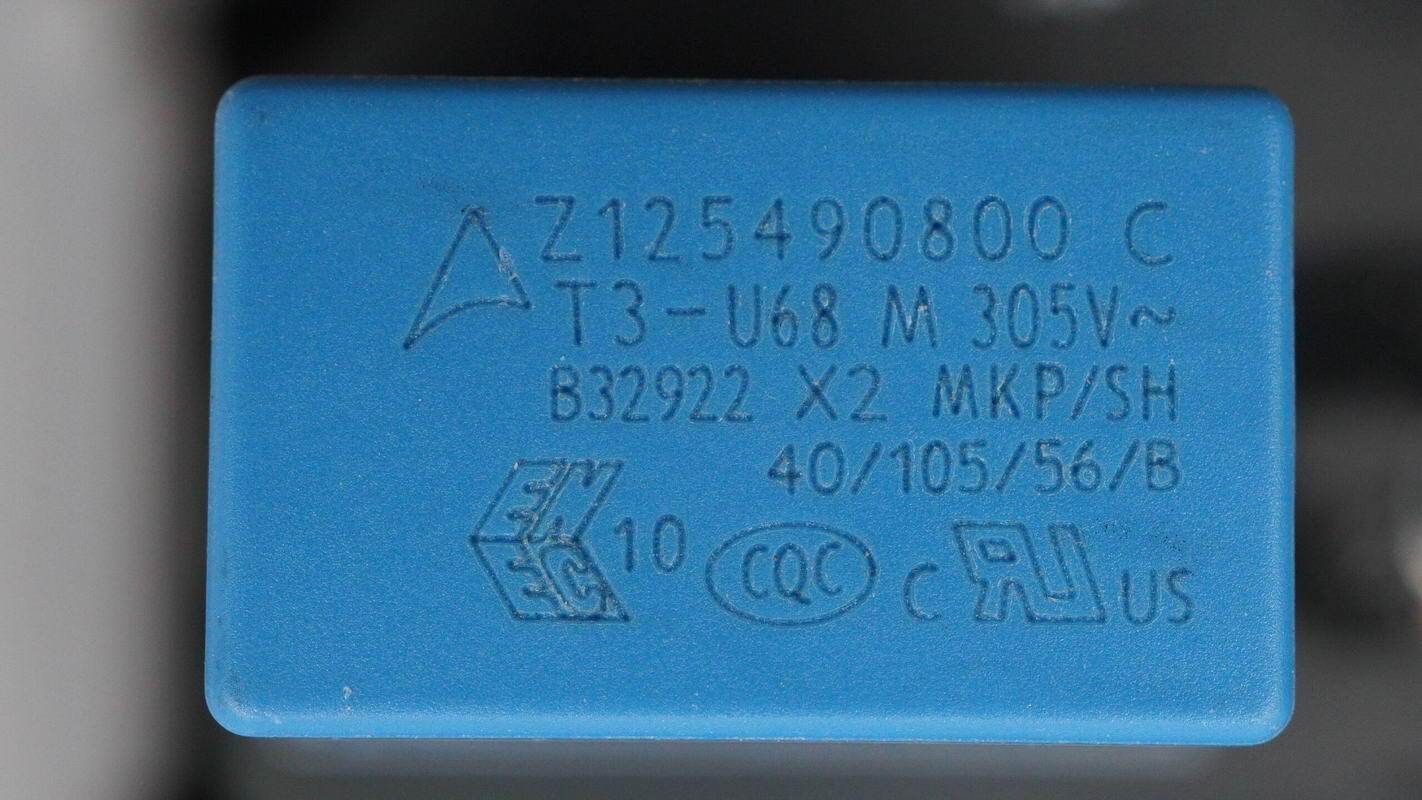

安规X2电容来自TDK，规格为0.68μF。

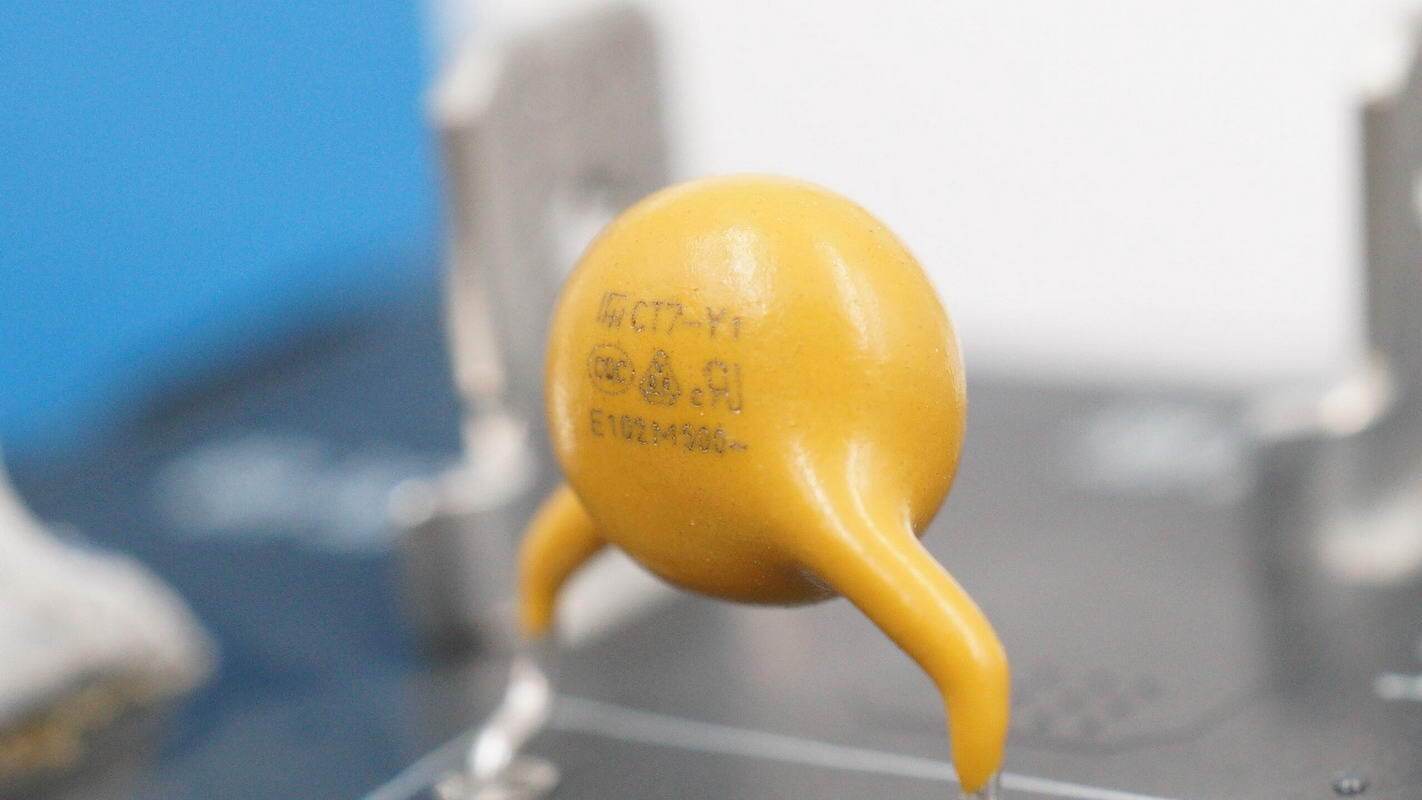

黄色Y电容来自风华，料号E102M。

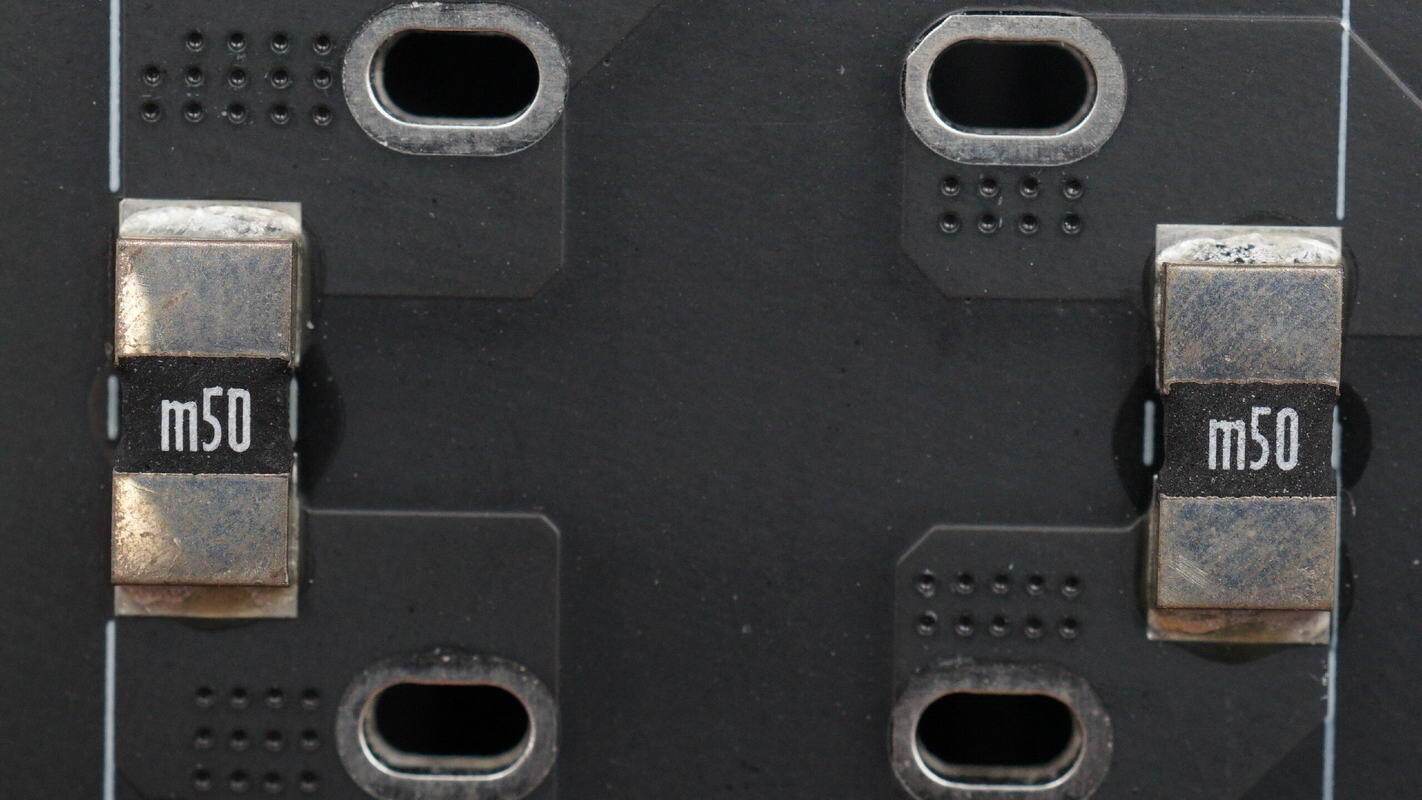

两颗0.5m欧姆电流取样电阻特写。

输出插座通过PCB焊接连接。

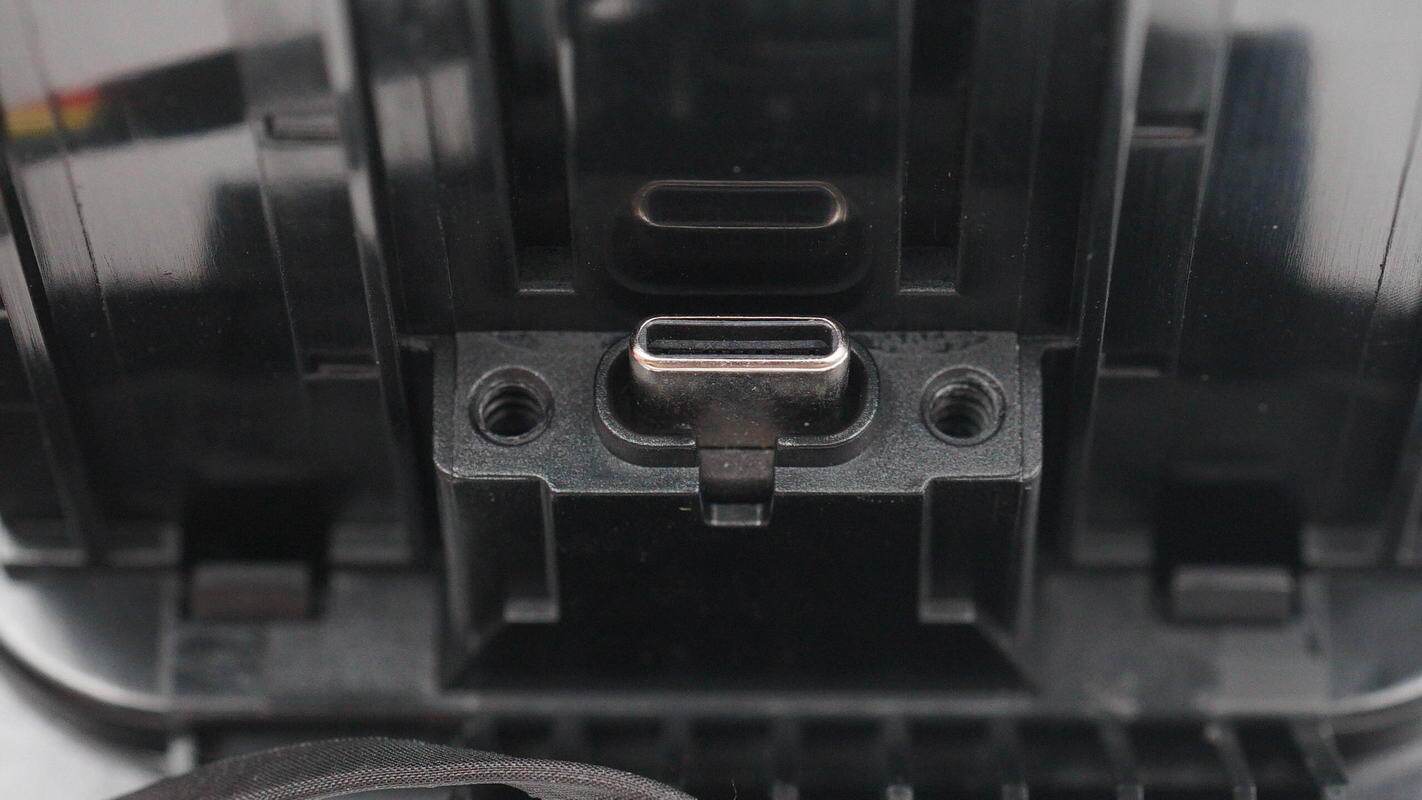

连接伸缩线模块的USB-C插座特写。

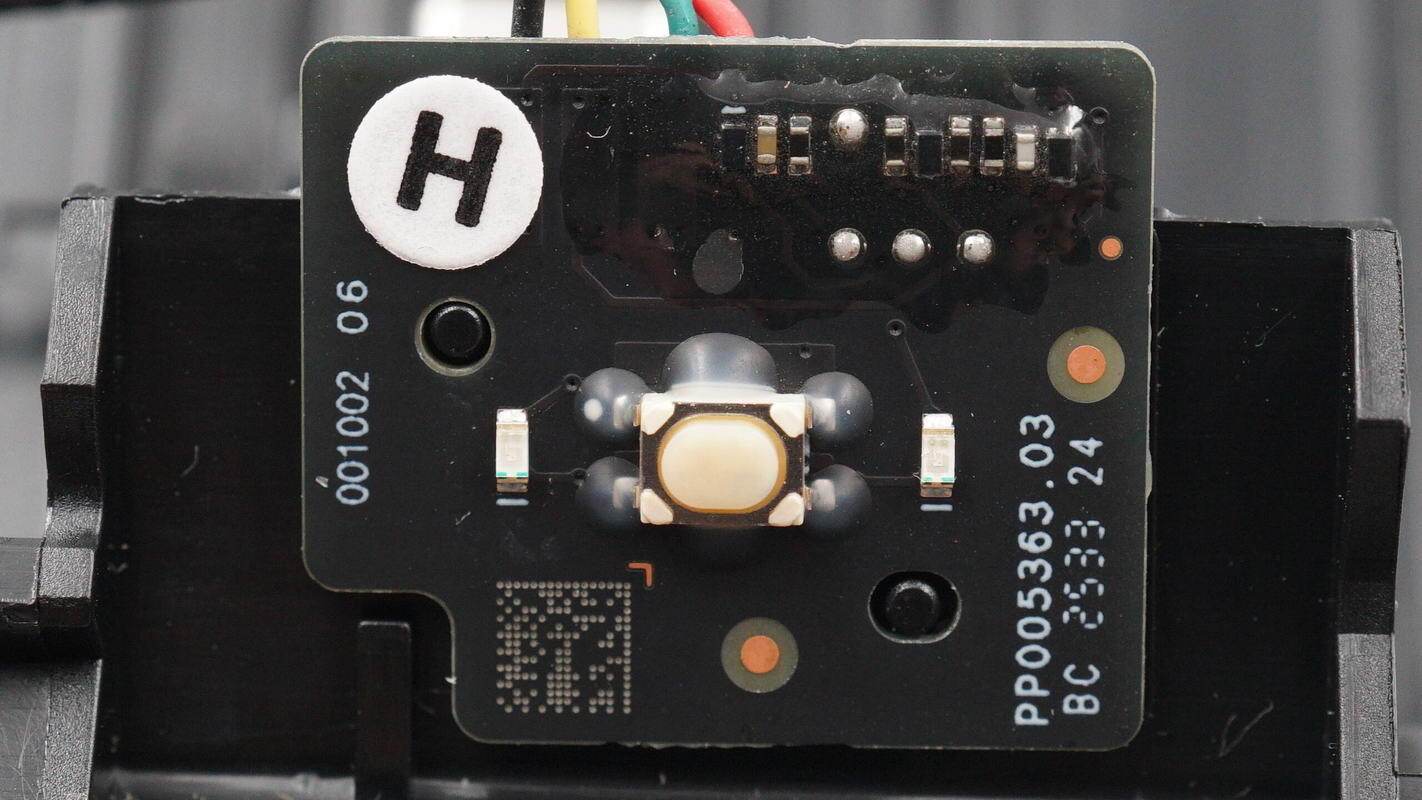

电源开关和LED指示灯焊接在单独的小板上。

照明灯板焊接开关按键和LED照明灯。

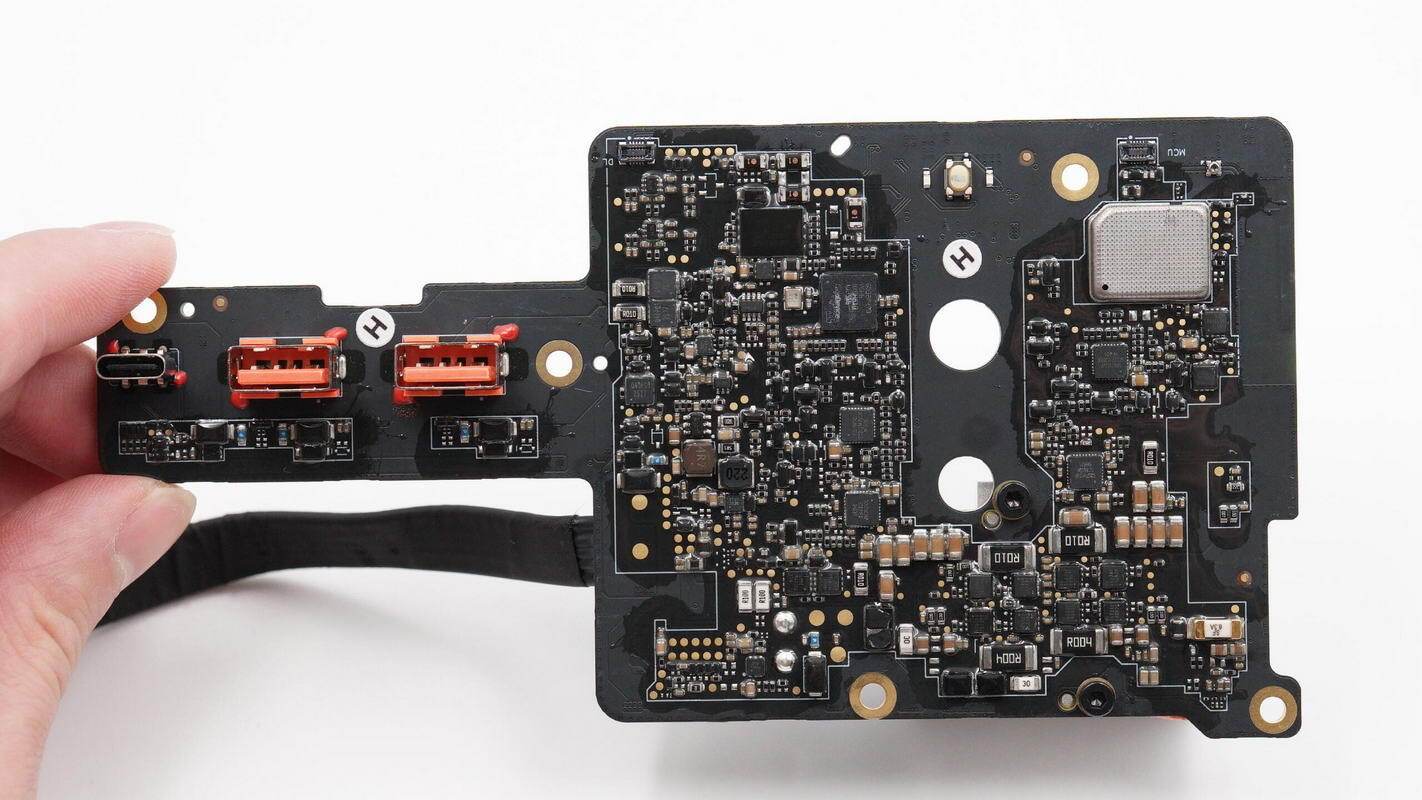

机身侧面面板一侧设有USB-C和USB-A接口，另一侧设有主控MCU，同步升降压控制器，协议芯片和开关管，屏蔽罩内部设有无线连接芯片。

背面设有连接插座，散热片和滤波固态电容。

散热片下方设有功率电感，并涂有导热凝胶加强散热。

对应PCBA模块也涂有导热凝胶。

主控MCU来自兆易创新，型号GD32F470VGH6，芯片内置Cortex-M4内核，主频240MHz，内置FPU和DSP，内置1MB FLASH和512KB SRAM，具备全面的通信接口，采用BGA100封装。

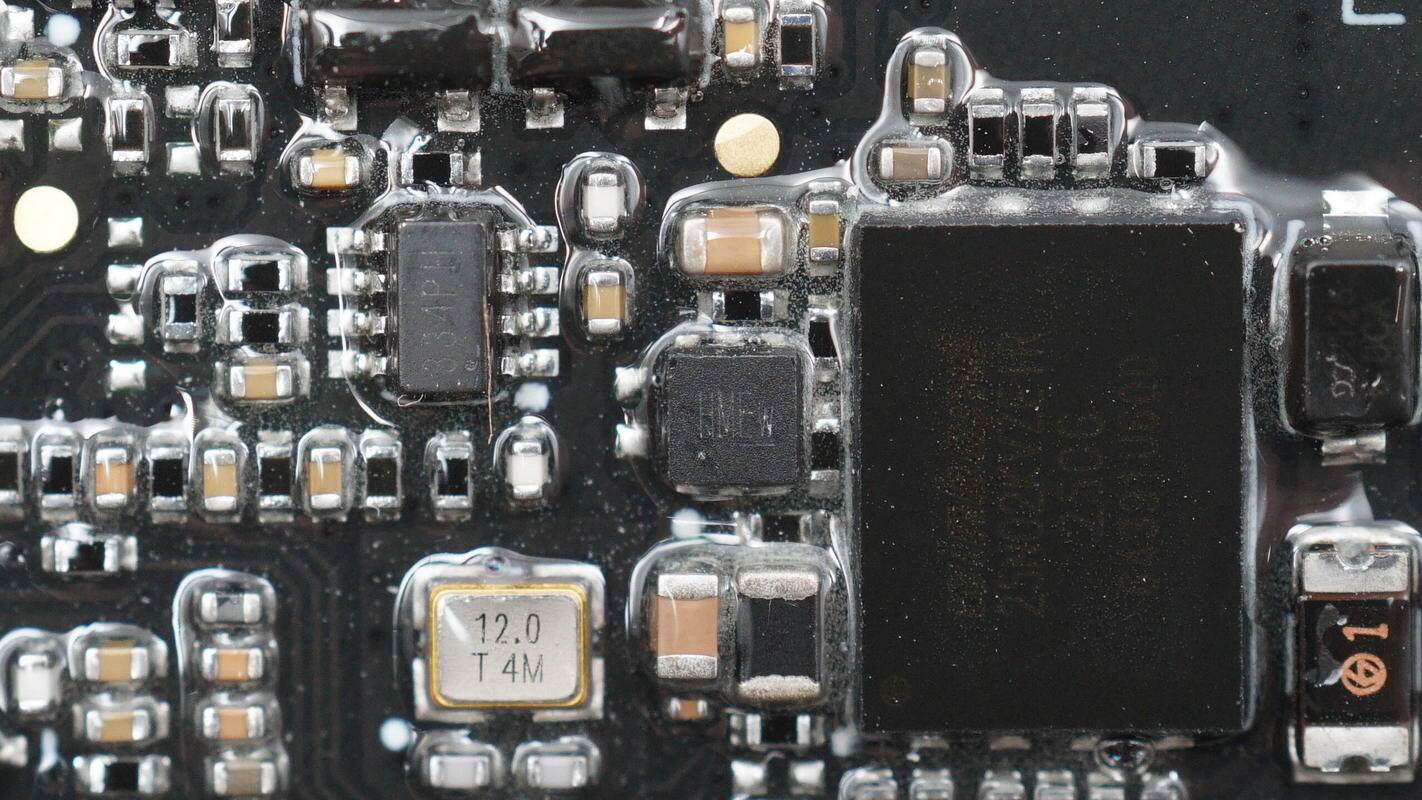

12.0MHz时钟晶振特写。

存储器来自华邦，型号W25N02KVZEIR，容量为256MB，内置SLC闪存，采用WSON-8封装。

用于USB-C接口电压转换的同步升降压控制器来自南芯科技，型号SC8815Q，采用QFN32封装。

另一路USB-C接口的同步升降压控制器型号相同。

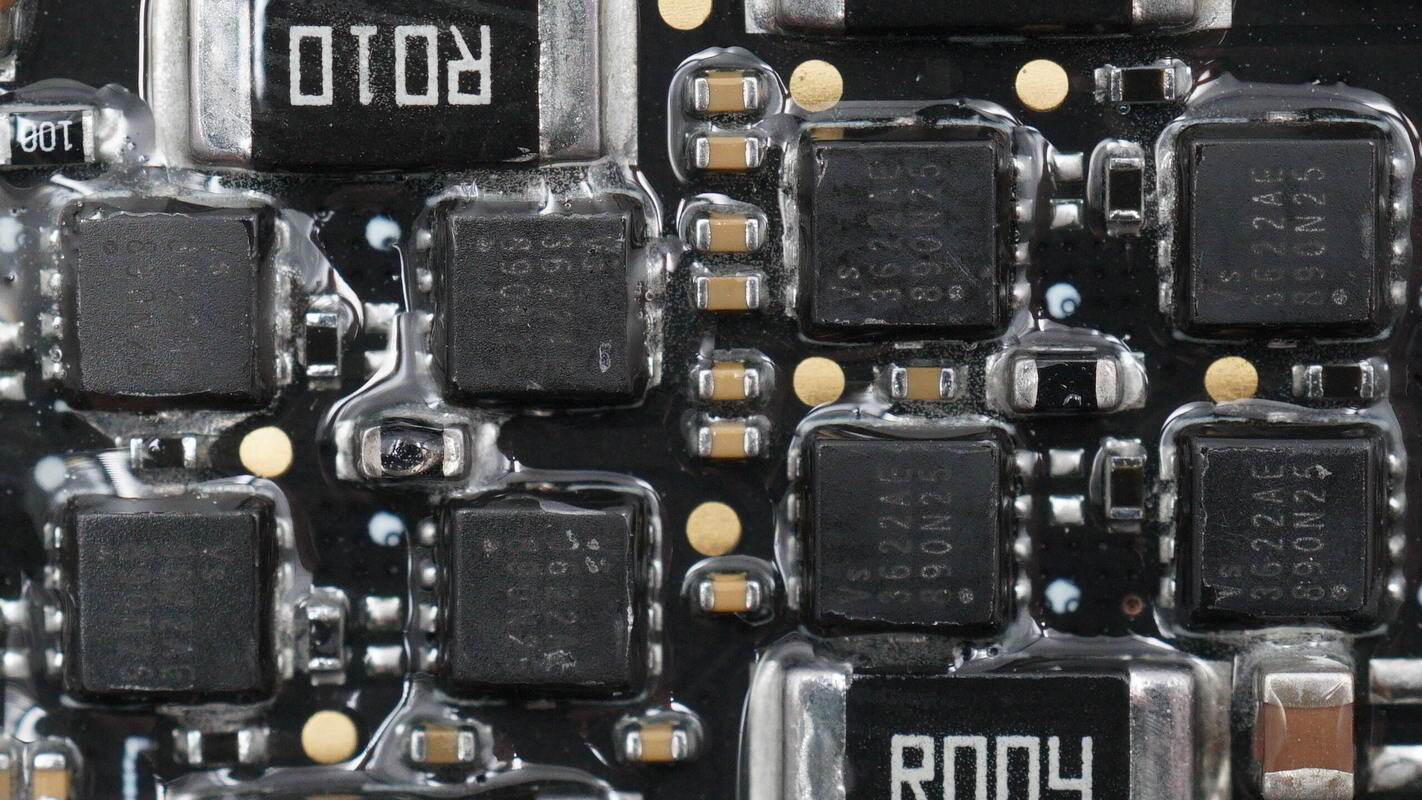

8颗开关管用于同步升降压转换。

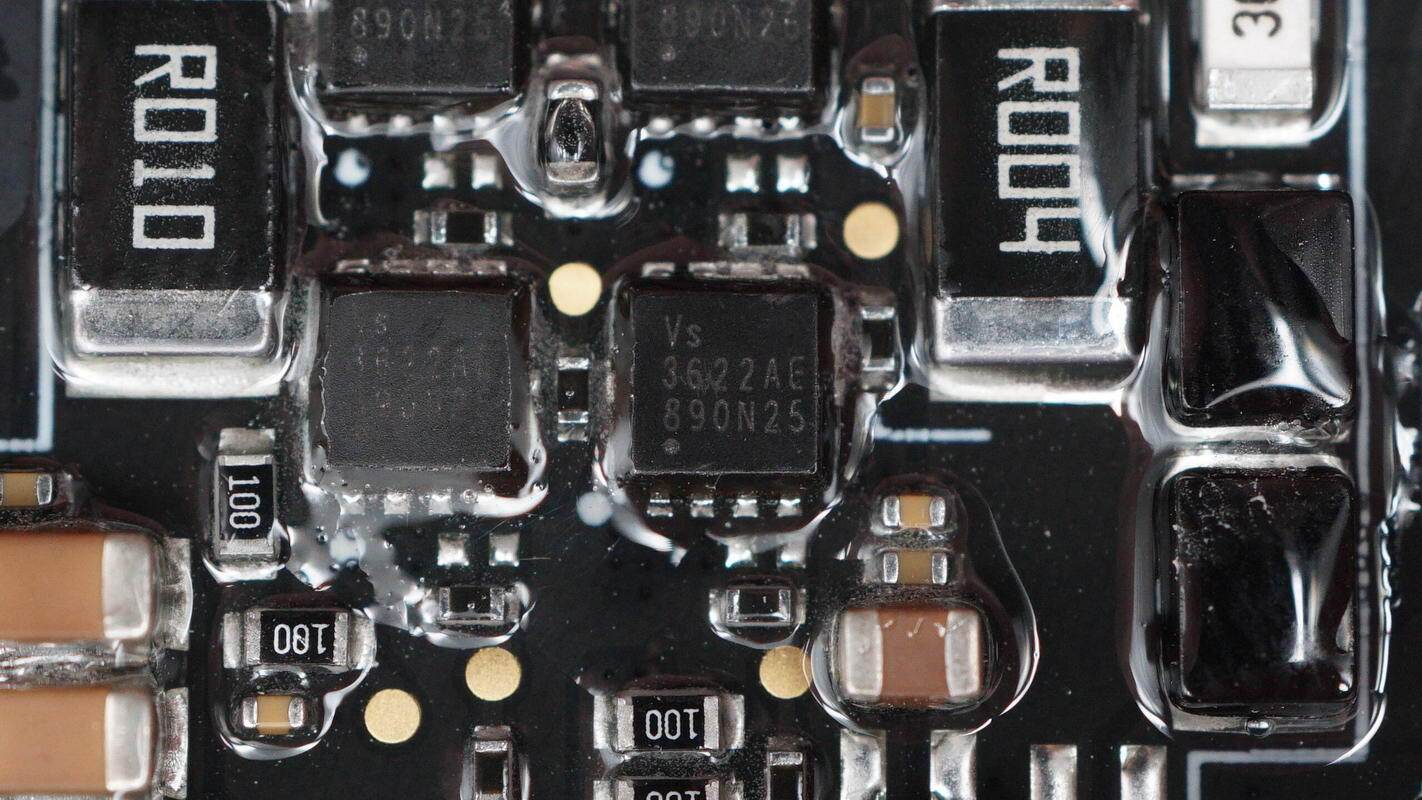

同步升降压开关管来自威兆半导体，型号VS3622AE，NMOS，耐压30V，导阻7.9mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。

威兆半导体 VS3622AE 资料信息。

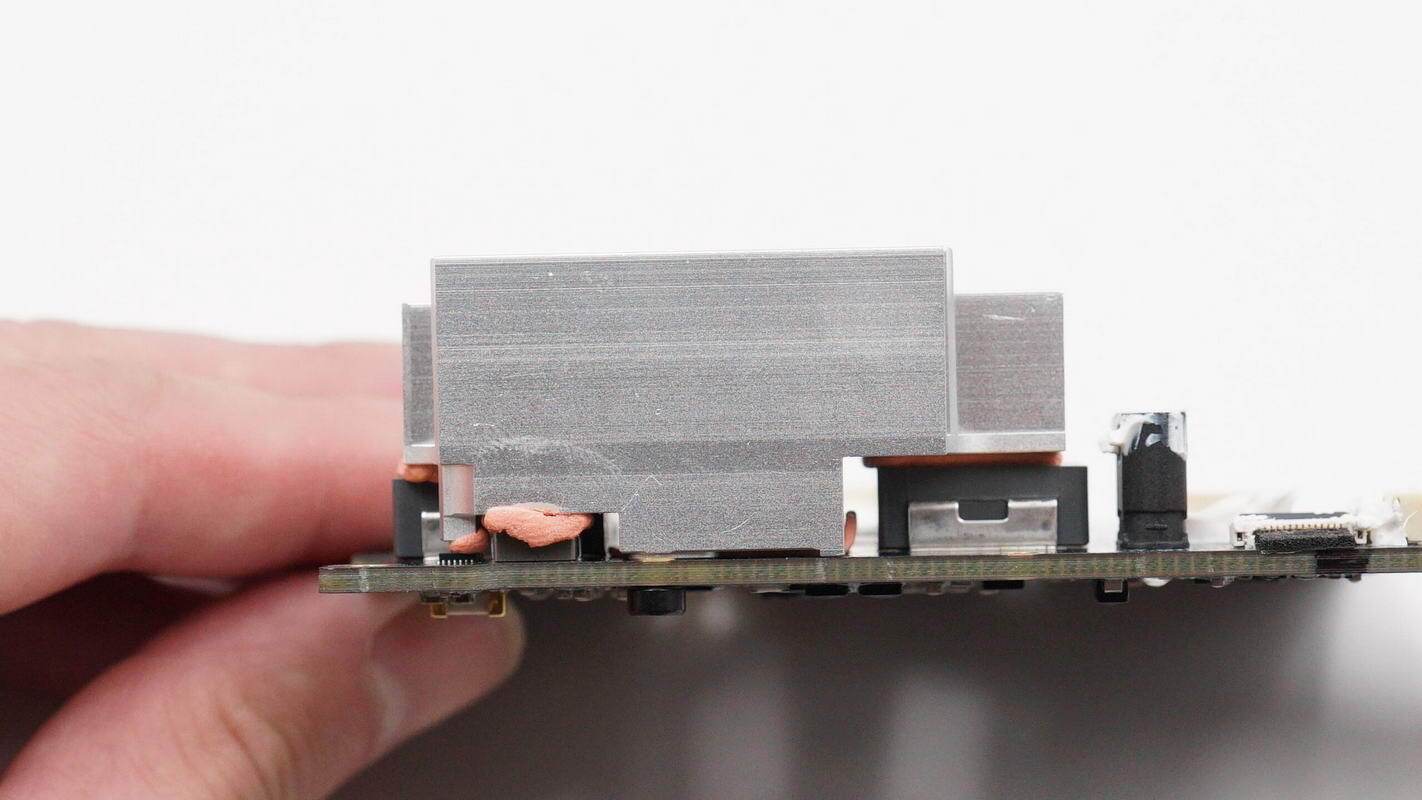

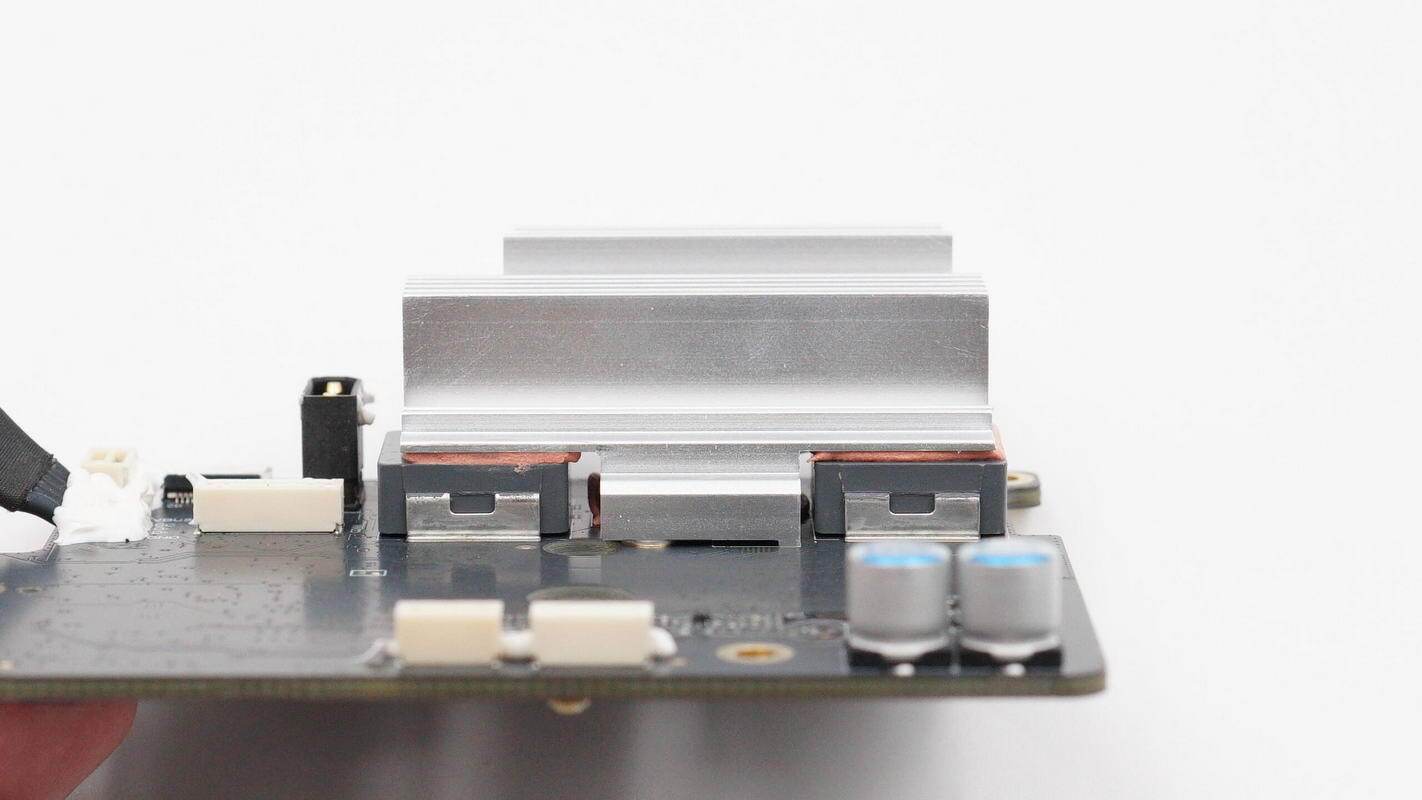

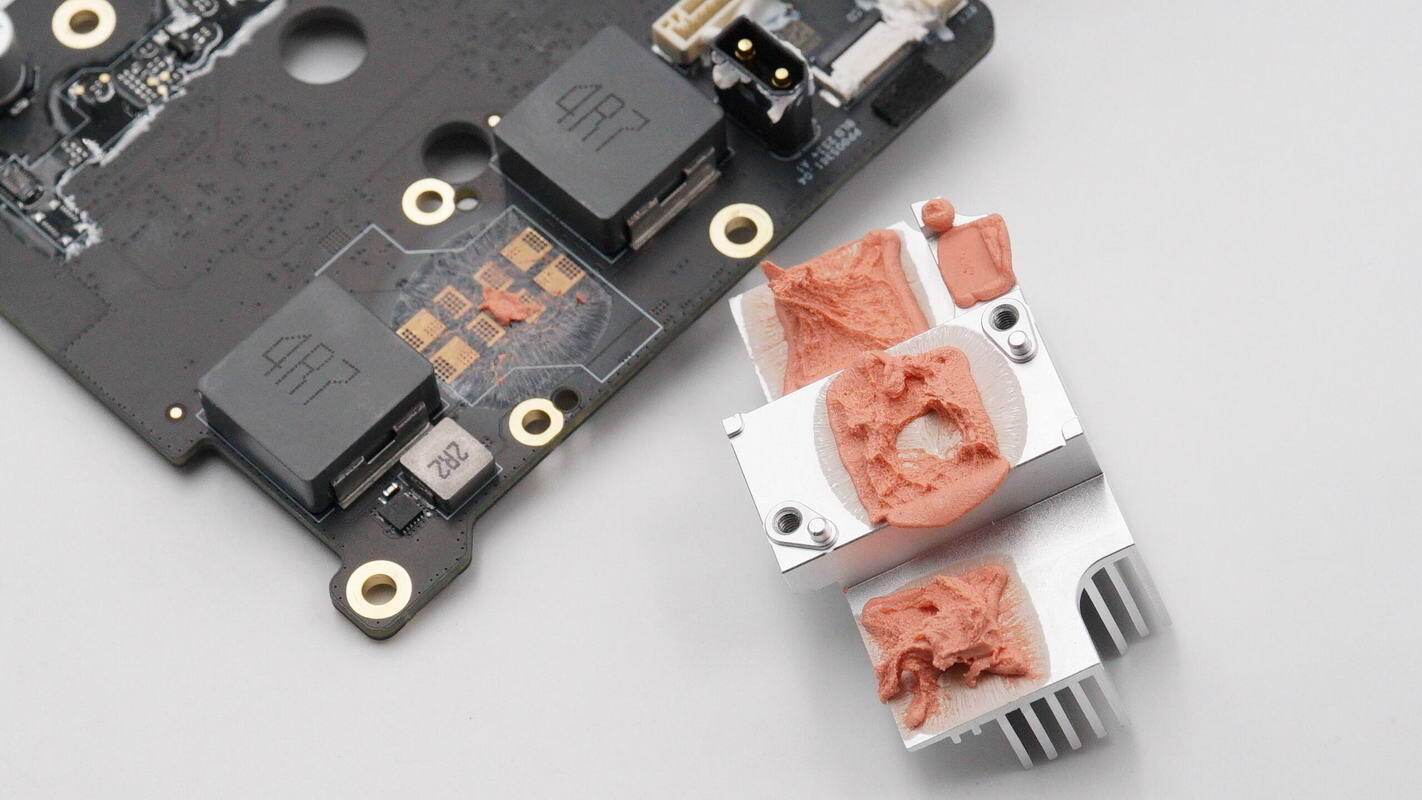

散热片下方设有导热凝胶，为同步升降压开关管和电感散热。

两颗4.7μH电感分别对应两路USB-C接口。

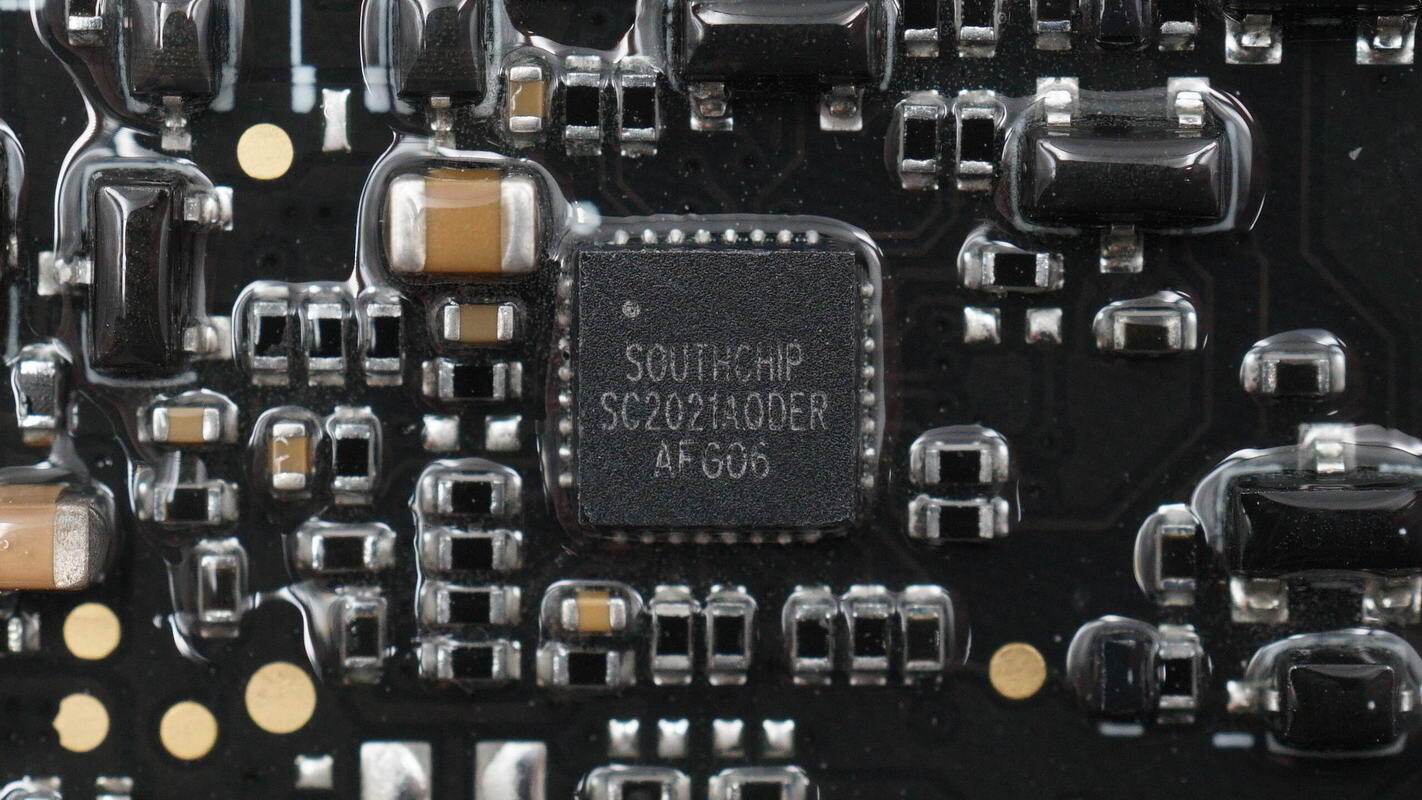

协议芯片来自南芯科技，型号SC2021A，是一款高度集成的Type-C/PD和DPDM快充控制器。，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。

南芯科技SC2021A内部集成32位高性能MCU内核，2.5Kb内存和32Kb的MTP存储器，支持私有快充协议。SC2021A采用QFN 4*4-32封装。具备良好的协议兼容性和丰富的控制接口，可用于车充以及快充应用。

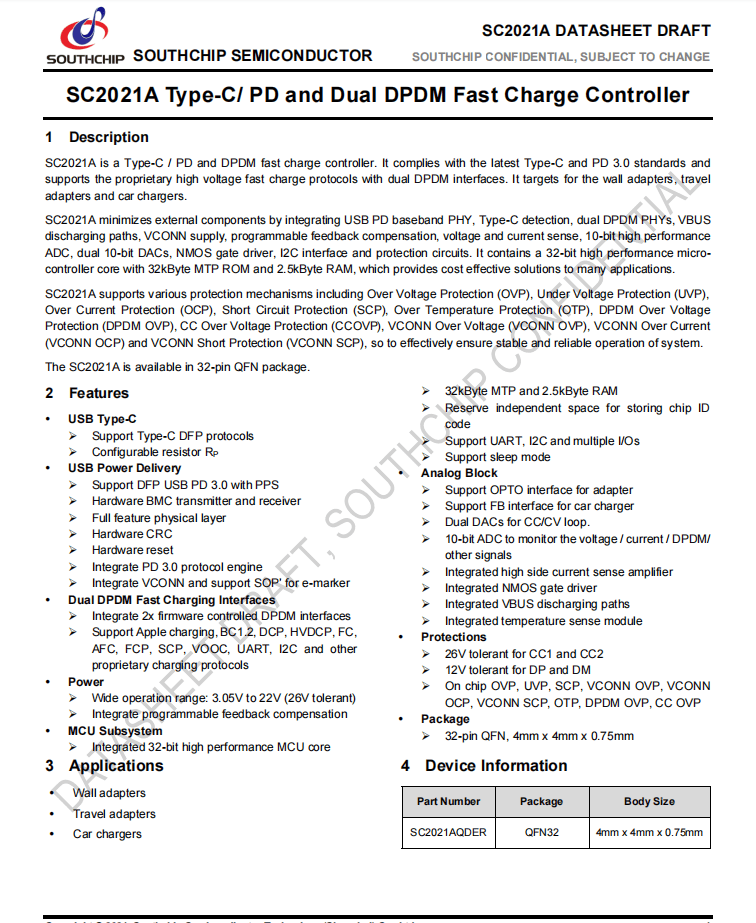

南芯科技 SC2021A 资料信息。

另一颗协议芯片型号相同。

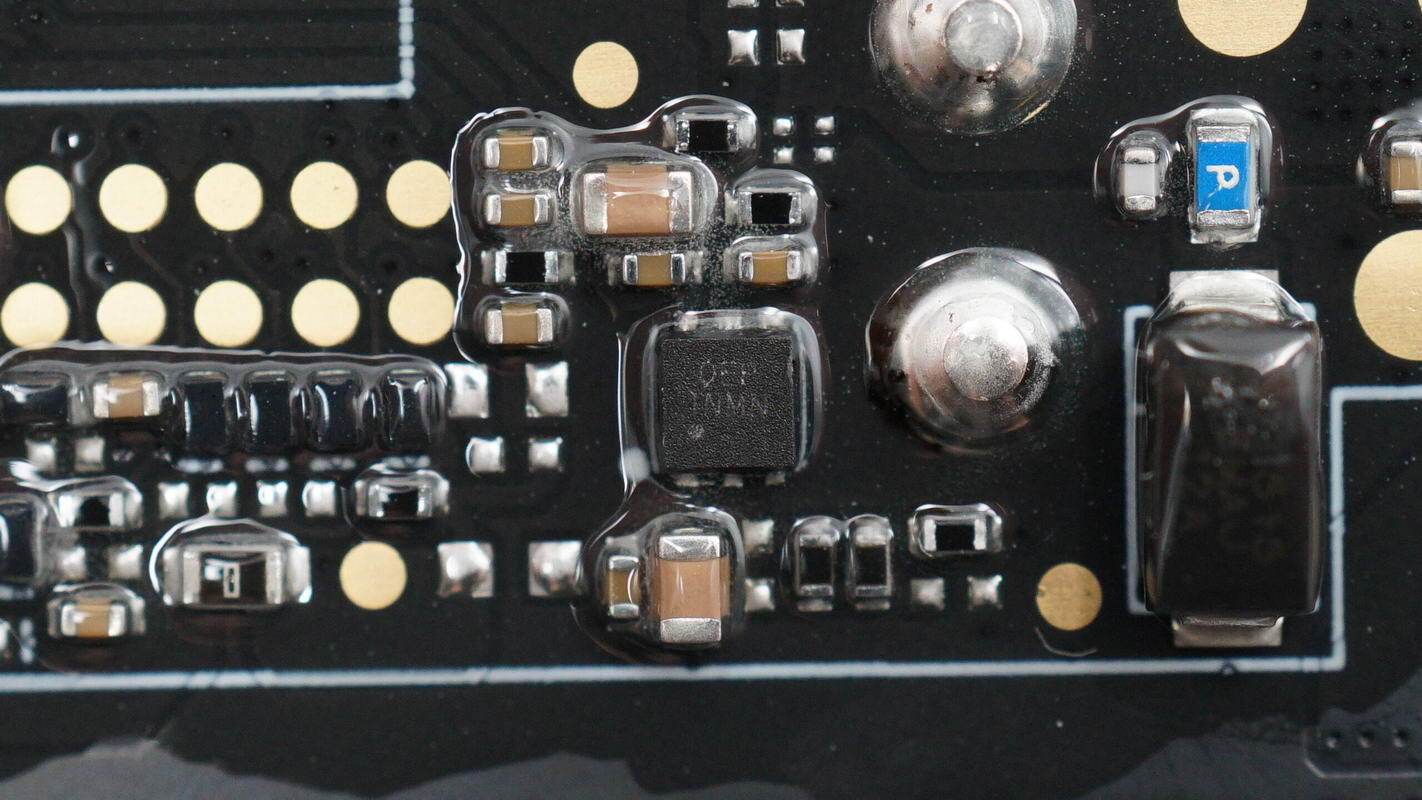

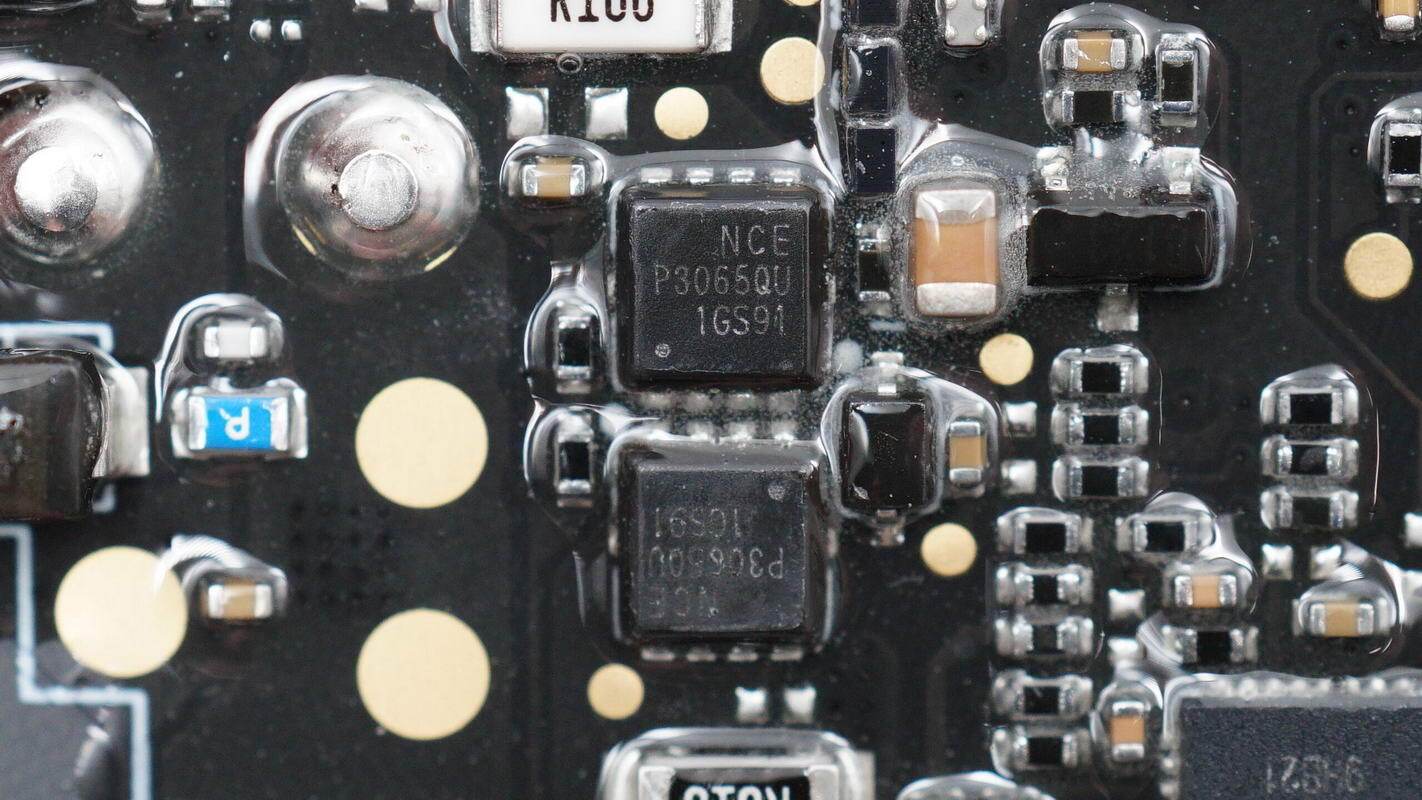

VBUS开关管来自新洁能，型号NCEP3065QU，NMOS，耐压30V，导阻1.9mΩ，采用DFN3.3*3.3封装，用于自带线输出控制。

另外两颗同型号的开关管用于USB-C输出控制。

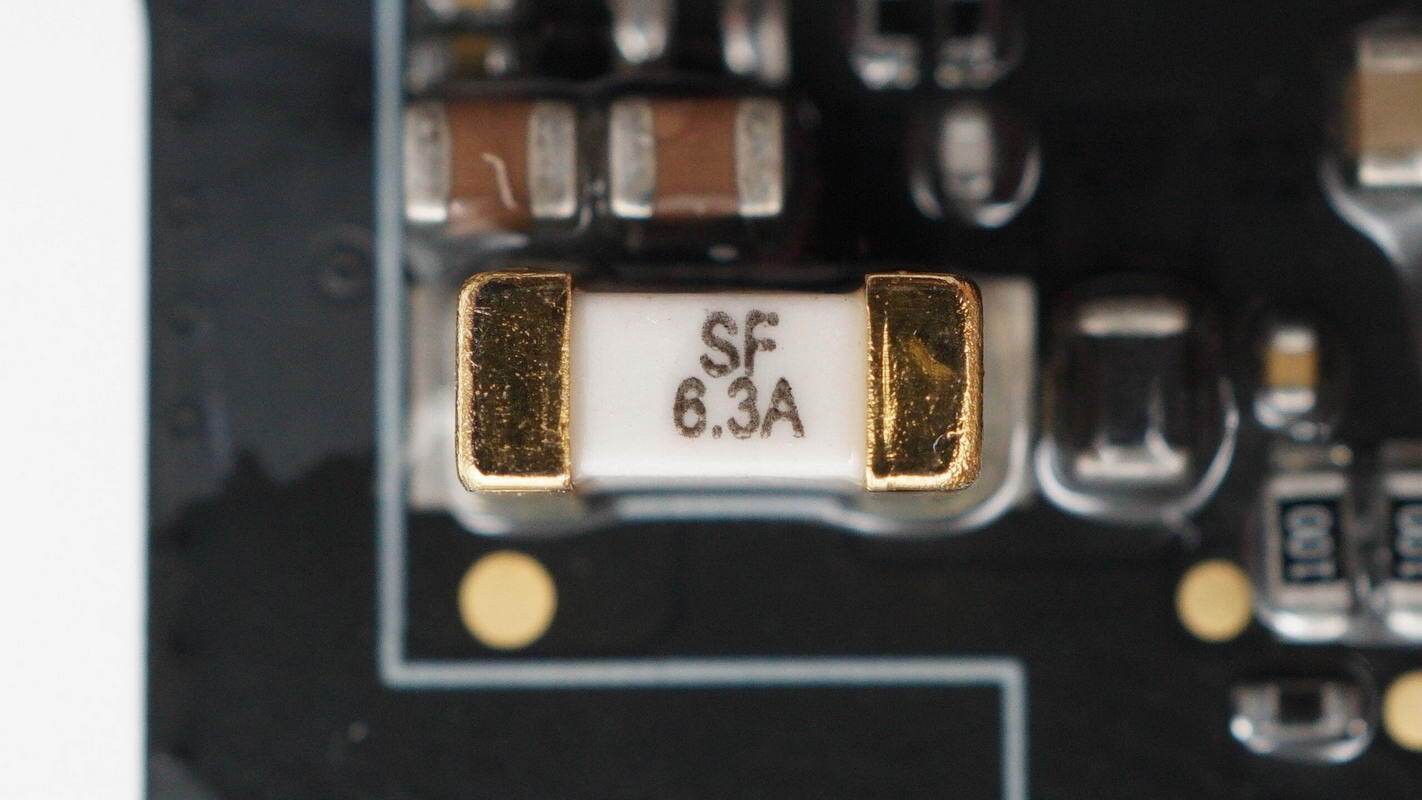

贴片保险丝规格为6.3A。

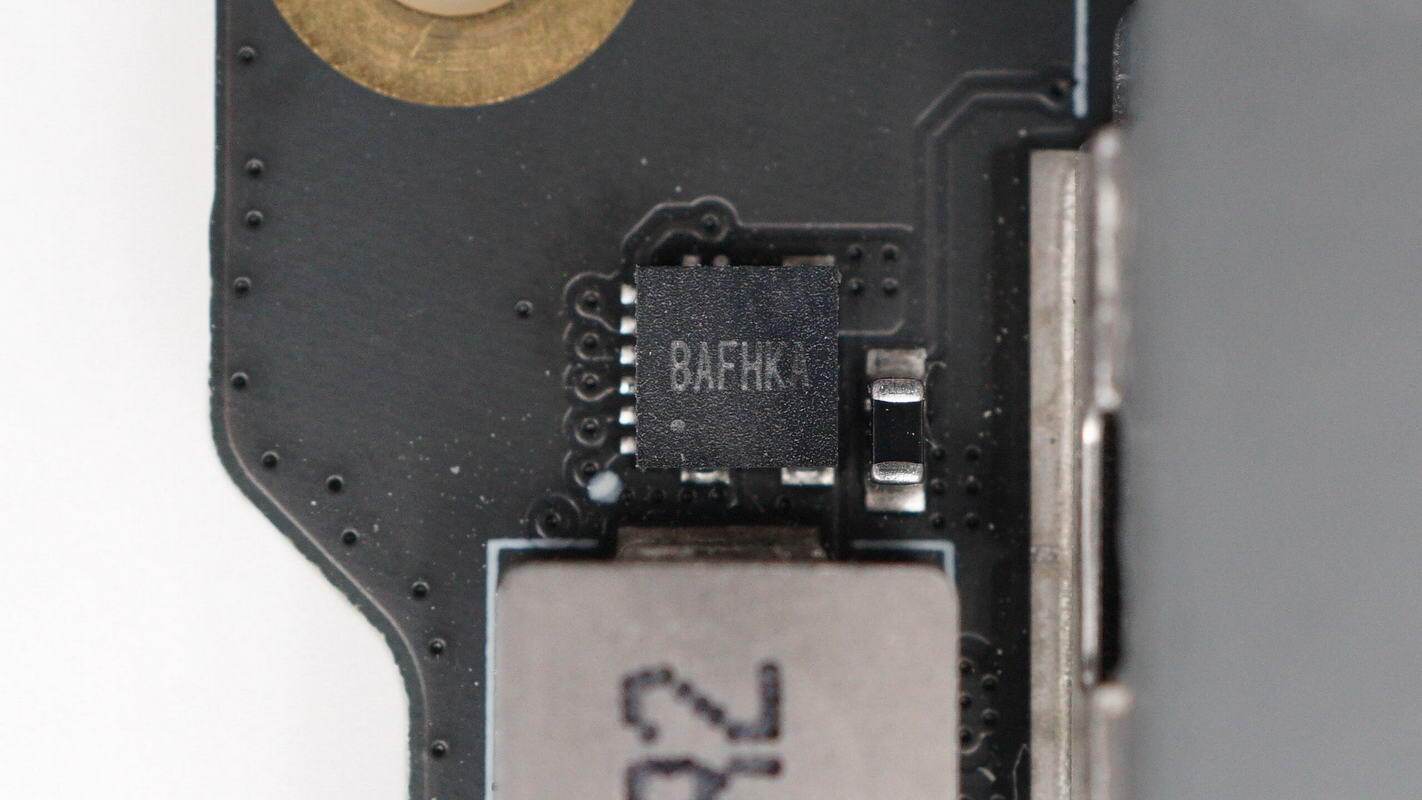

同步降压芯片来自矽力杰，丝印BAF，型号SY8366H，是一颗内部集成开关管的同步降压转换器，芯片支持4-28V输入电压，开关频率为800kHz，支持6A连续输出电流和12A峰值输出电流，支持可编程的峰值电流限制，支持输出放电功能，支持过热保护，采用QFN3*3-12封装。

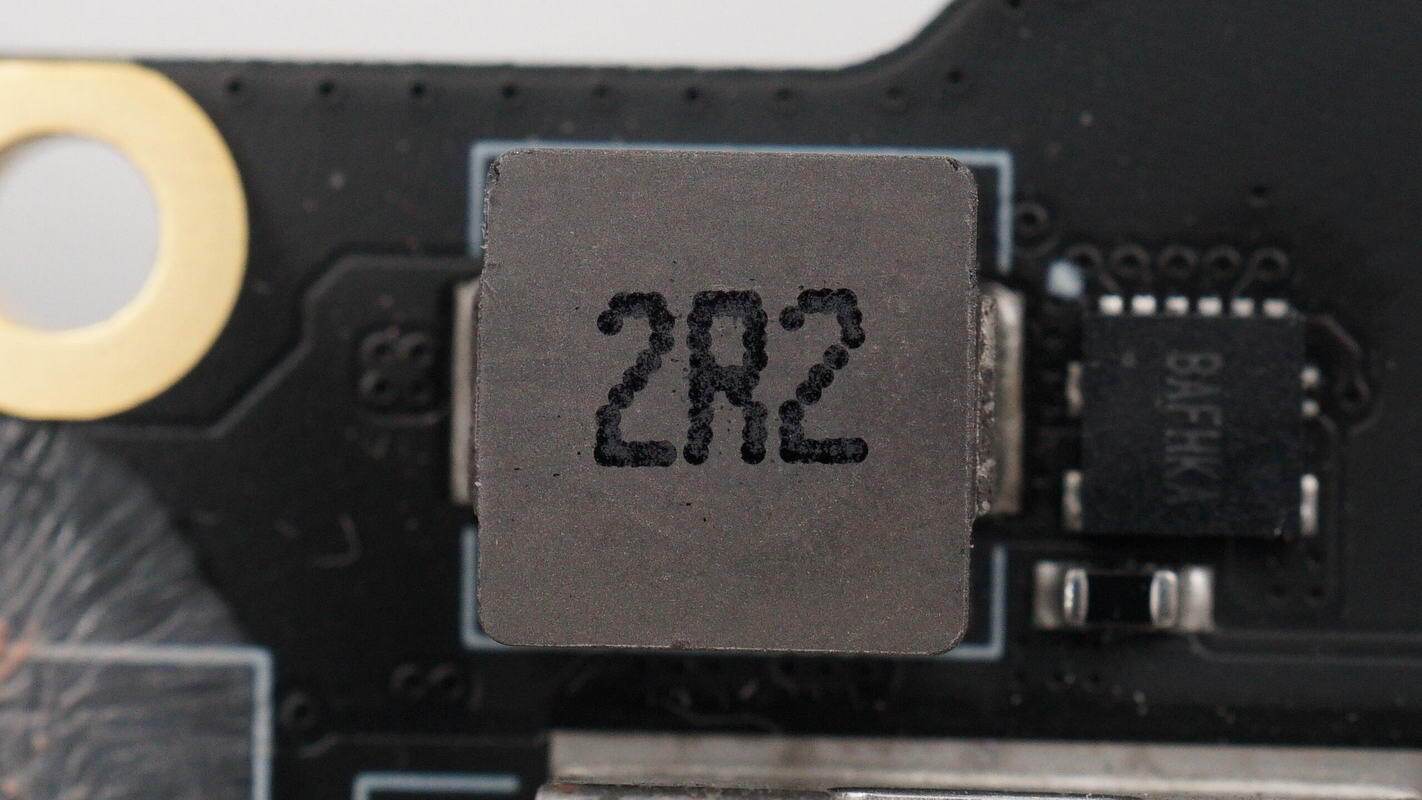

搭配使用的2.2μH电感特写。

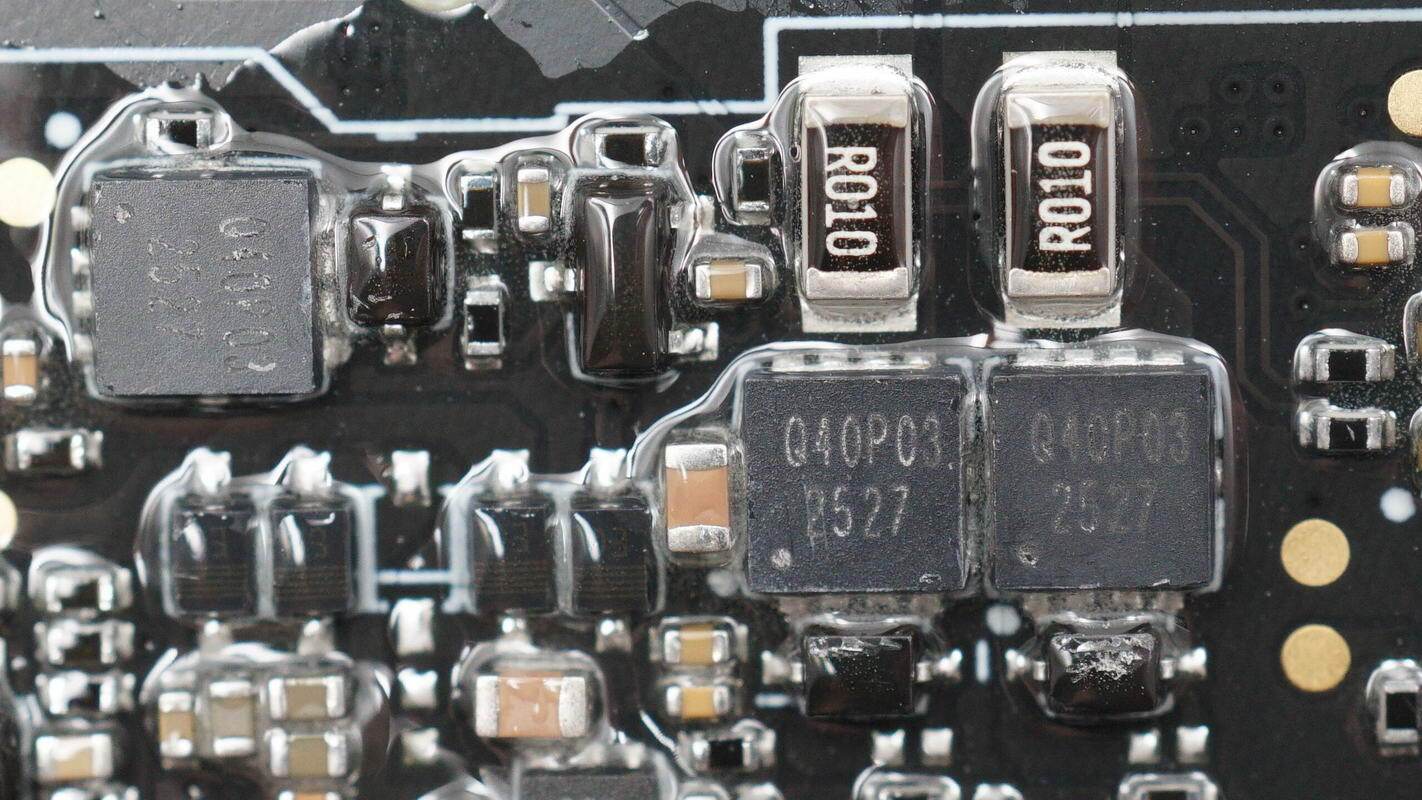

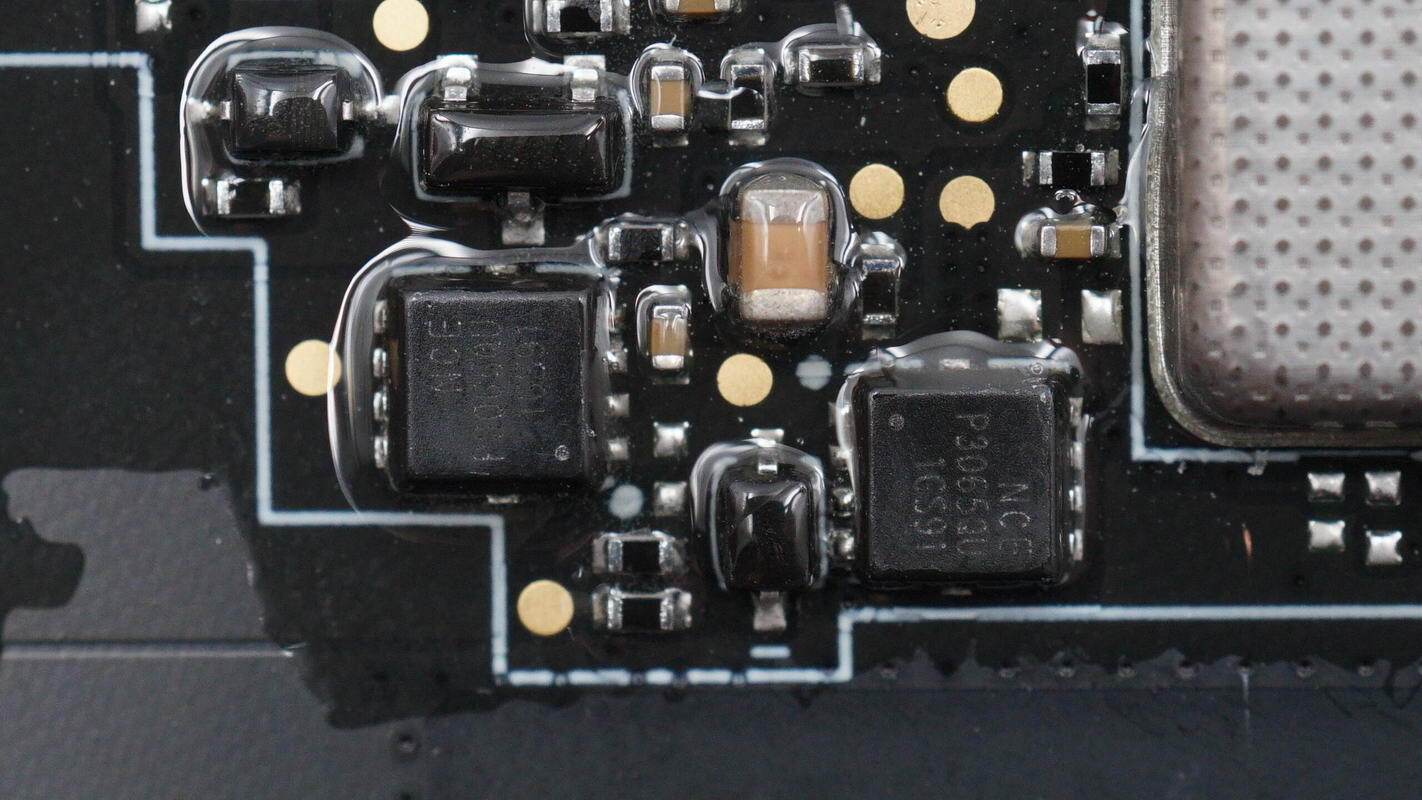

三颗VBUS开关管丝印Q40P03，采用DFN3333封装，两颗10mΩ电阻用于检测USB-A接口输出电流。

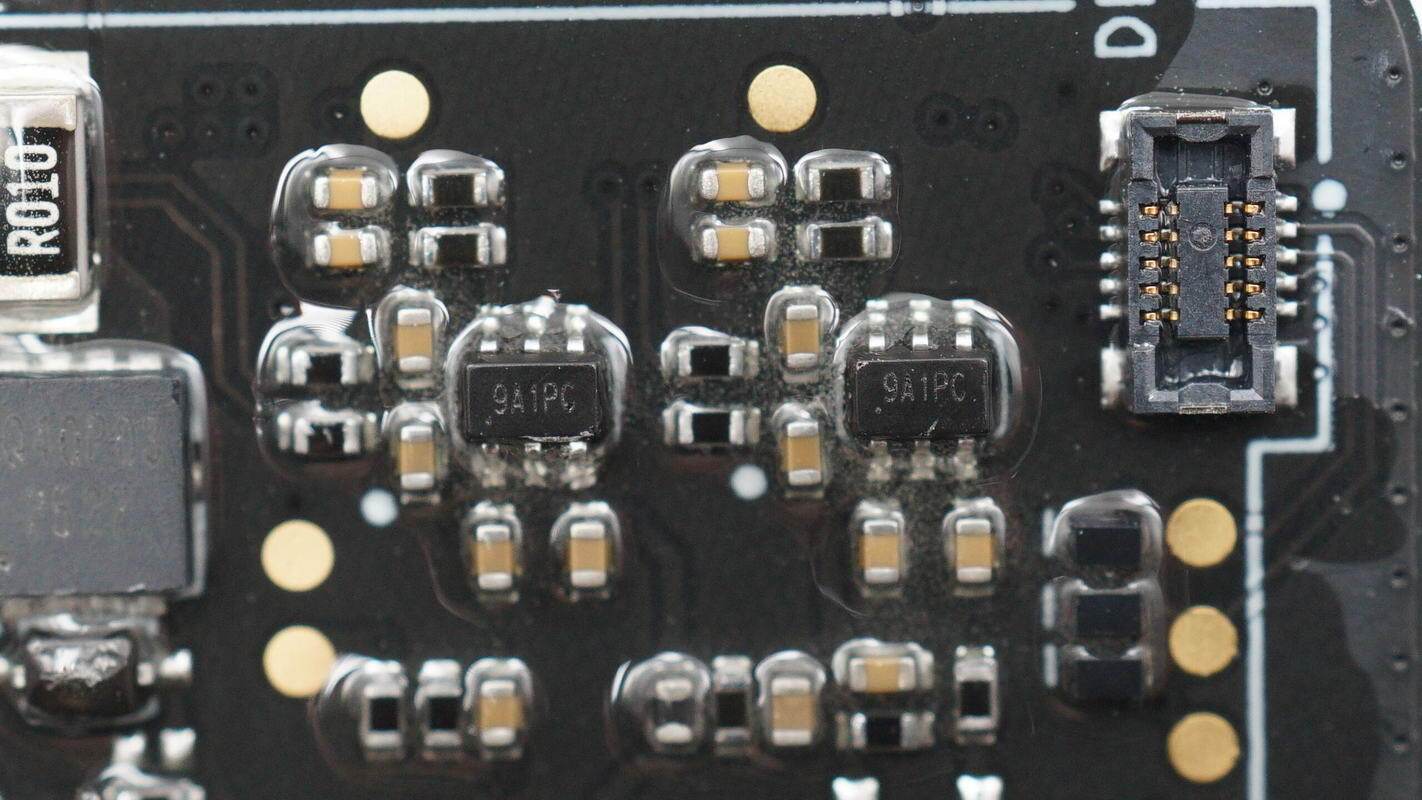

电流检测芯片来自思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。

USB-C和USB-A母座均通过过孔焊接固定。

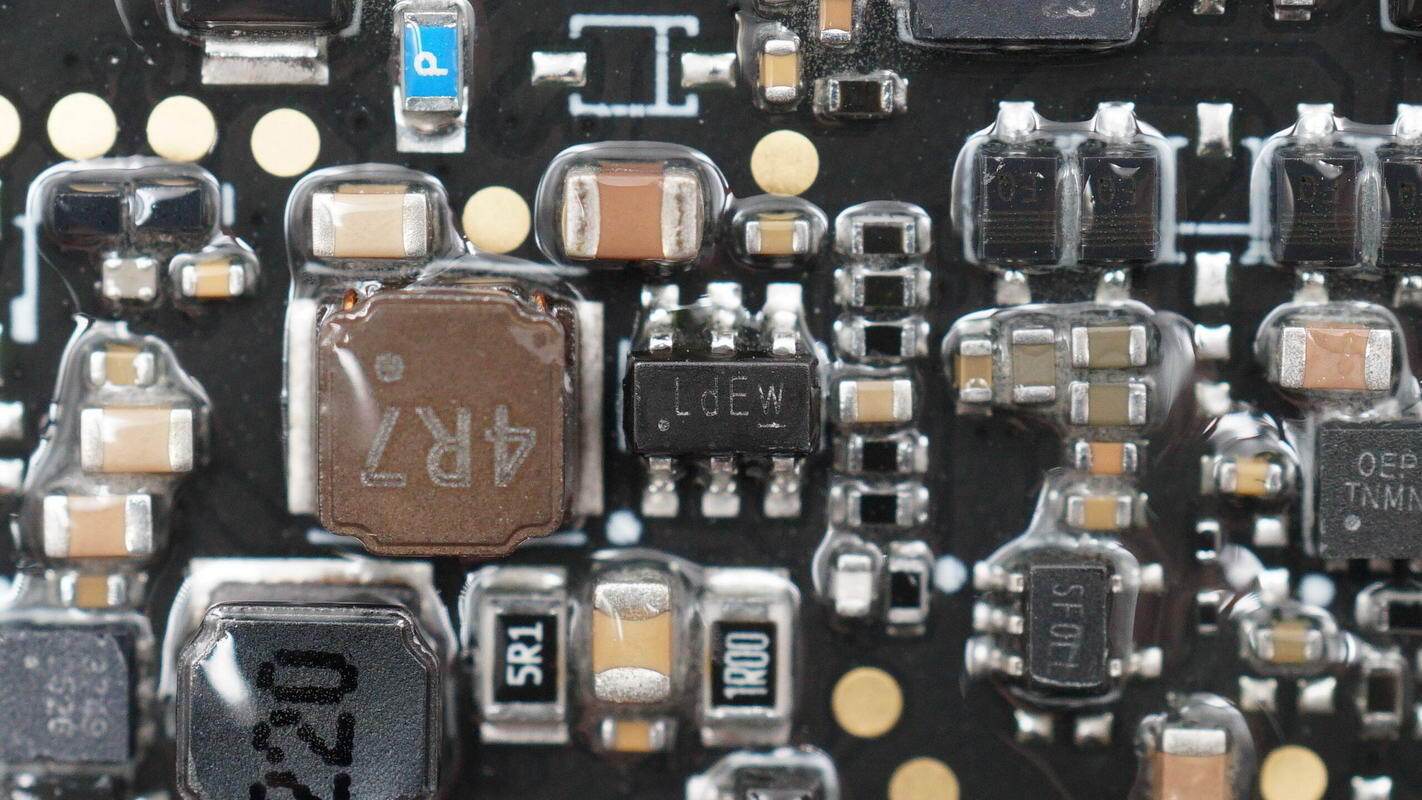

同步降压芯片来自钰泰半导体，丝印Ld，型号ETA8210D，是一颗4-18V输入电压的同步降压转换器，采用自适应COT控制，支持2A输出电流，具备超快的负载响应，采用SOT23-6封装。

钰泰半导体 ETA8210D 资料信息。

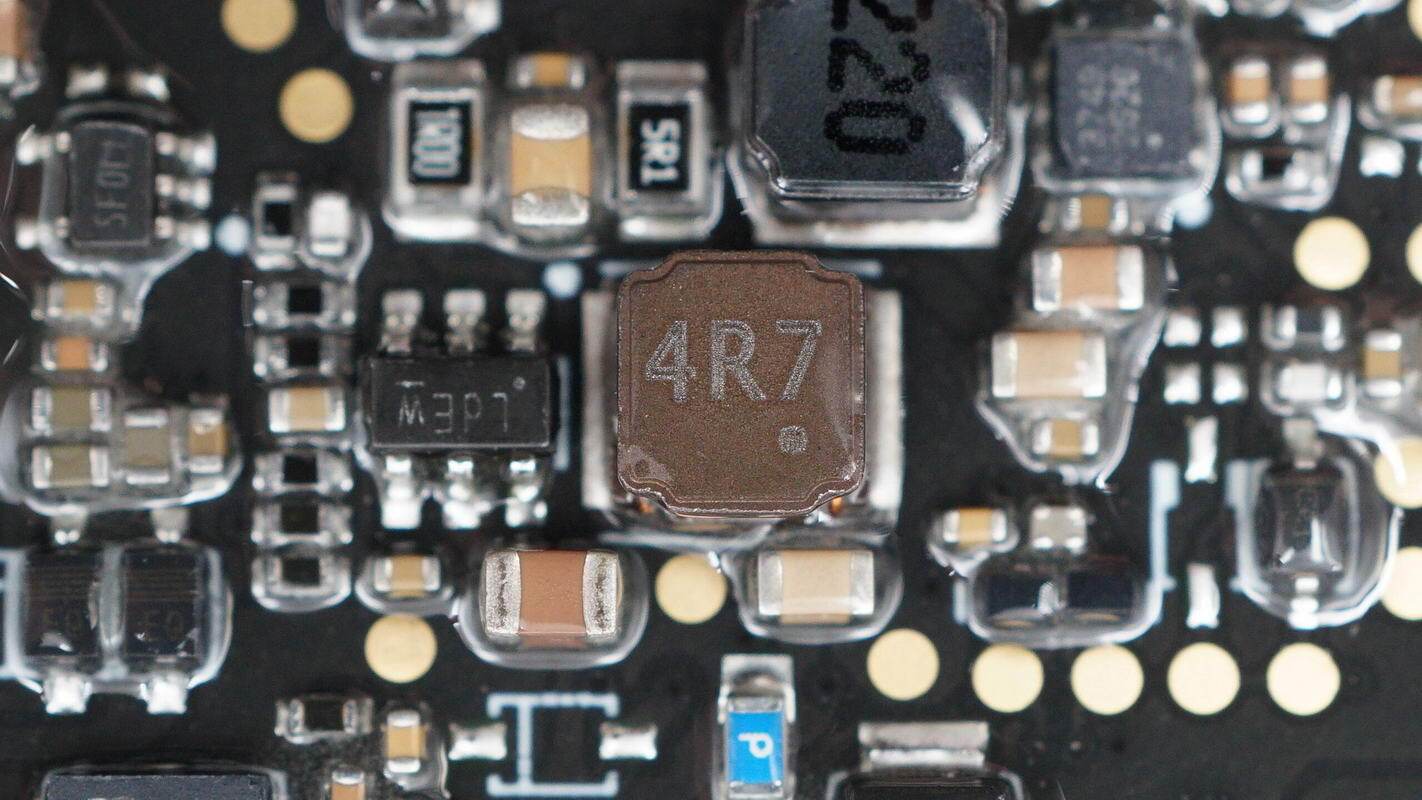

4.7μH降压电感特写。

过流保护芯片来自钰泰半导体，丝印HM，型号ETA6027，是一颗保护电流可编程的负载开关，芯片支持6V输入电压，具备6.1V过压保护，支持75mA-2.2A电流限制，具备快速过电流保护，具备反向电流阻断，具备过热关断和欠压保护，采用DFN2*2-6封装。

钰泰半导体 ETA6027 资料信息。

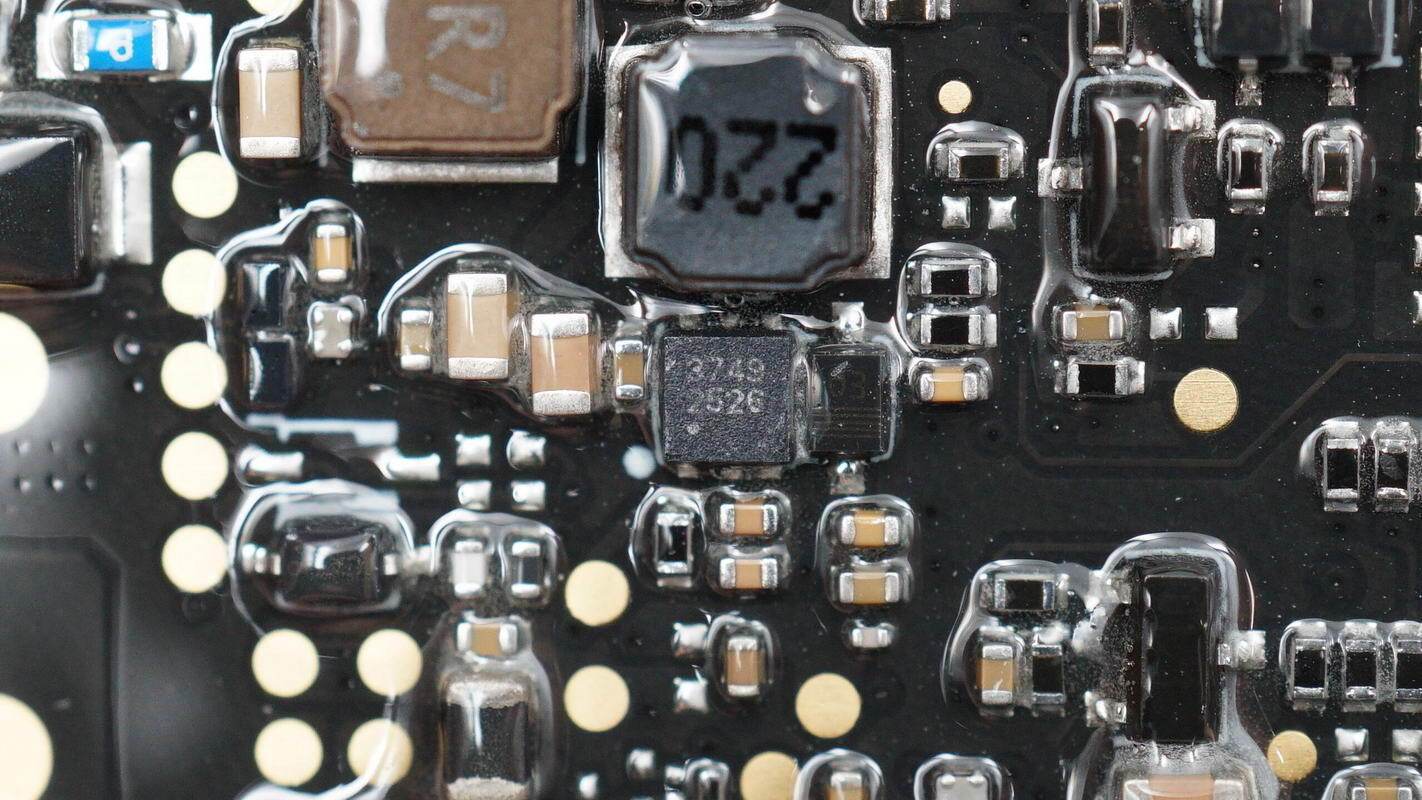

屏幕背光驱动芯片来自圣邦，型号SGM3749，为升压LED驱动器，支持PWM调光。芯片支持20V输入电压，开关频率为1.25MHz，采用TDFN2*2-6L封装。

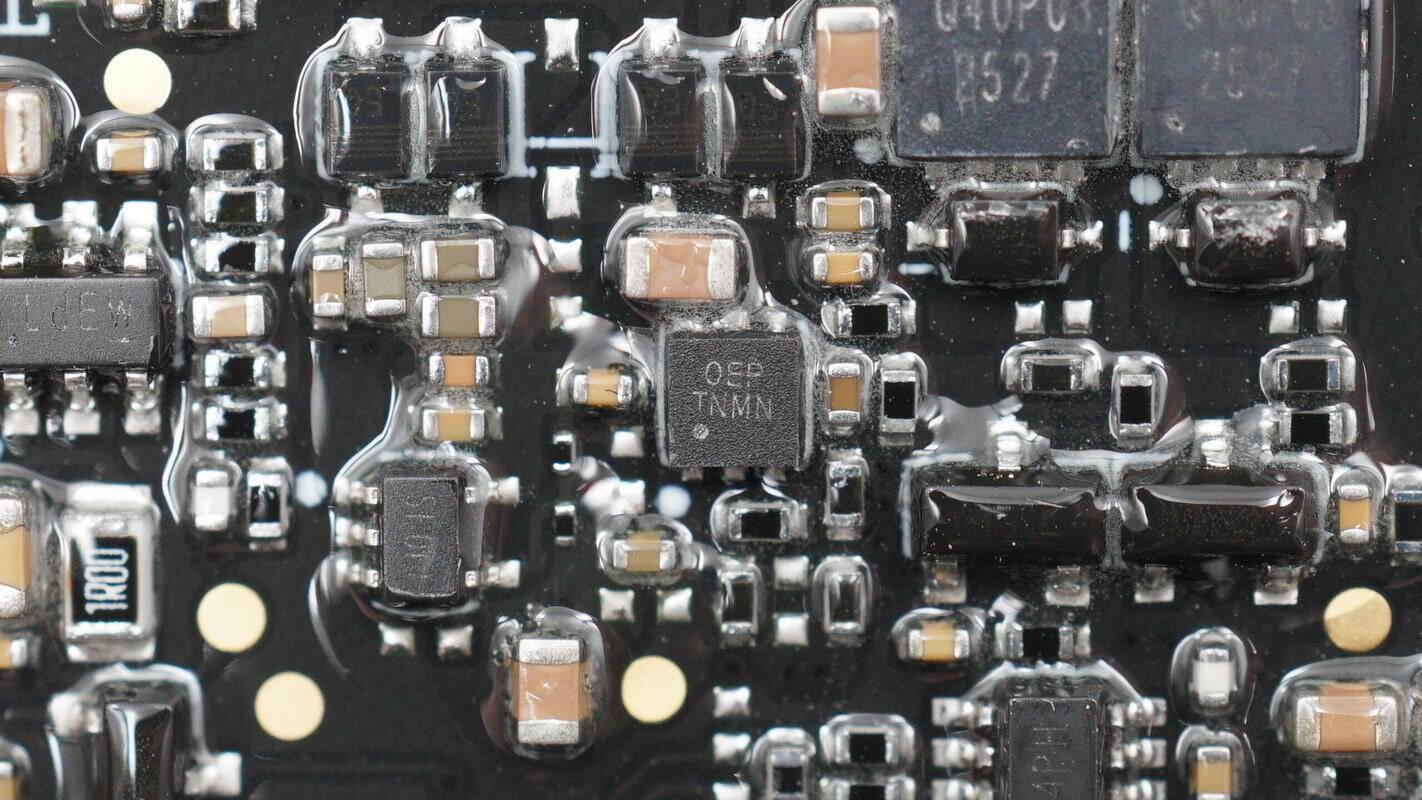

稳压芯片来自圣邦，丝印0EP，型号SGM2060-ADJ，支持5.5V输入电压，输出电压可调，输出电压范围为0.55-5V，输出电流为1A，具备电流限制和过热保护，具备自动输出放电，采用TDFN2*2-6AL封装。

另一颗稳压芯片型号相同。

CAN总线收发器来自思瑞浦，丝印334，型号TPT1334，支持3.3V供电电压，支持2.8-5.5V接口电压，兼容ISO11898高速CAN物理层标准，支持5Mbps速率，具备交叉线，过电压等保护功能，采用SOT23-8封装。

四颗贴片保险丝特写。

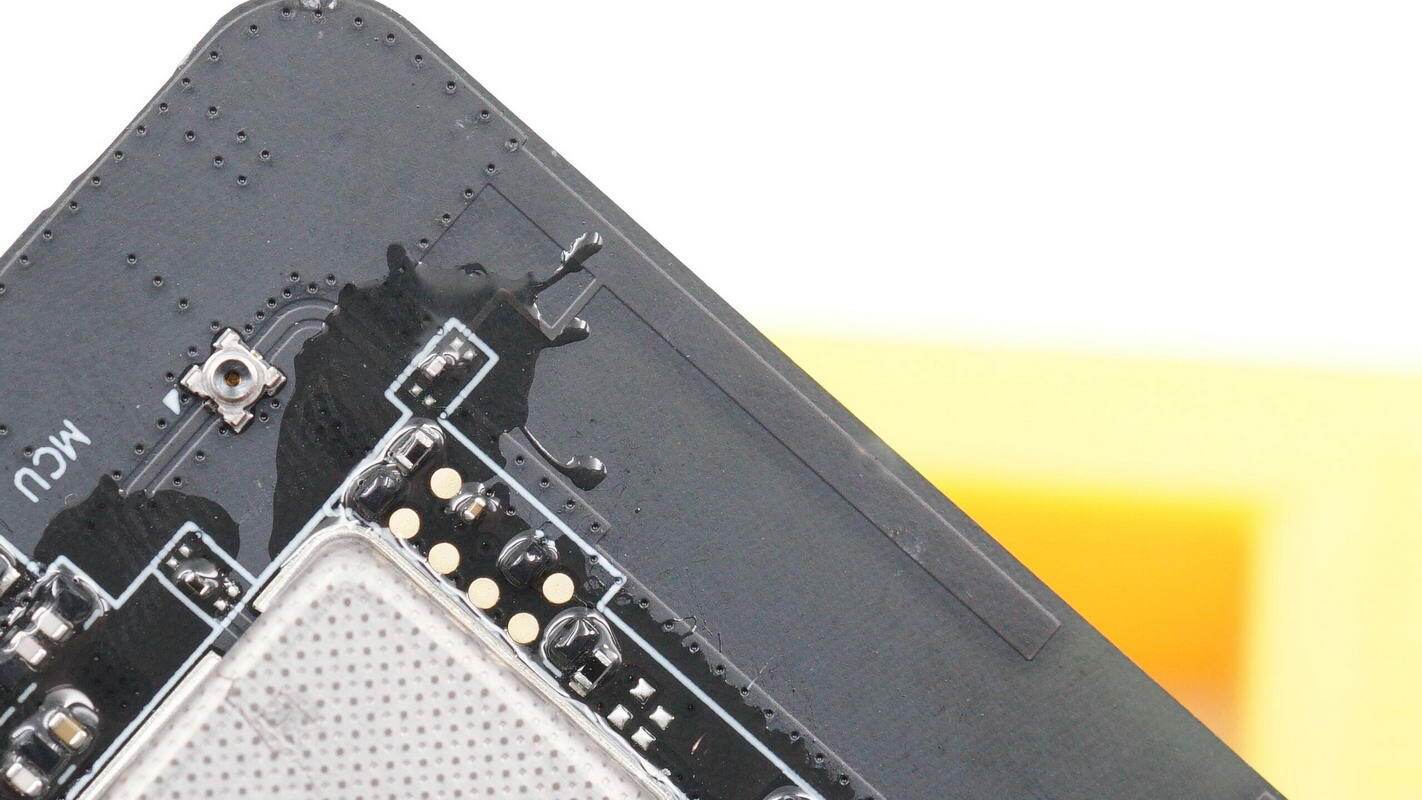

用于无线通信的印刷无线天线特写。

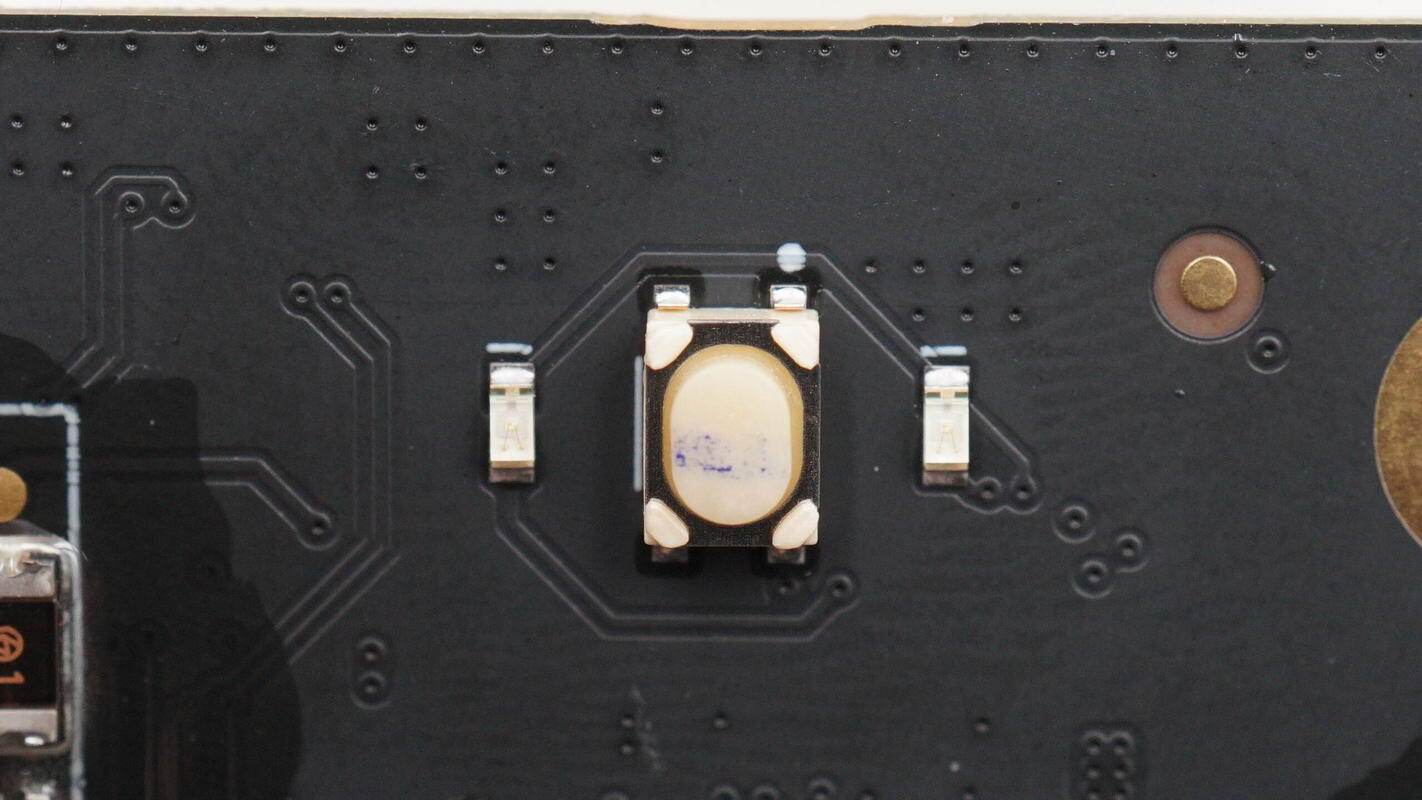

交流输出控制按键特写，两侧设有指示灯。

两颗滤波电容来自丰宾，规格为100μF 35V。

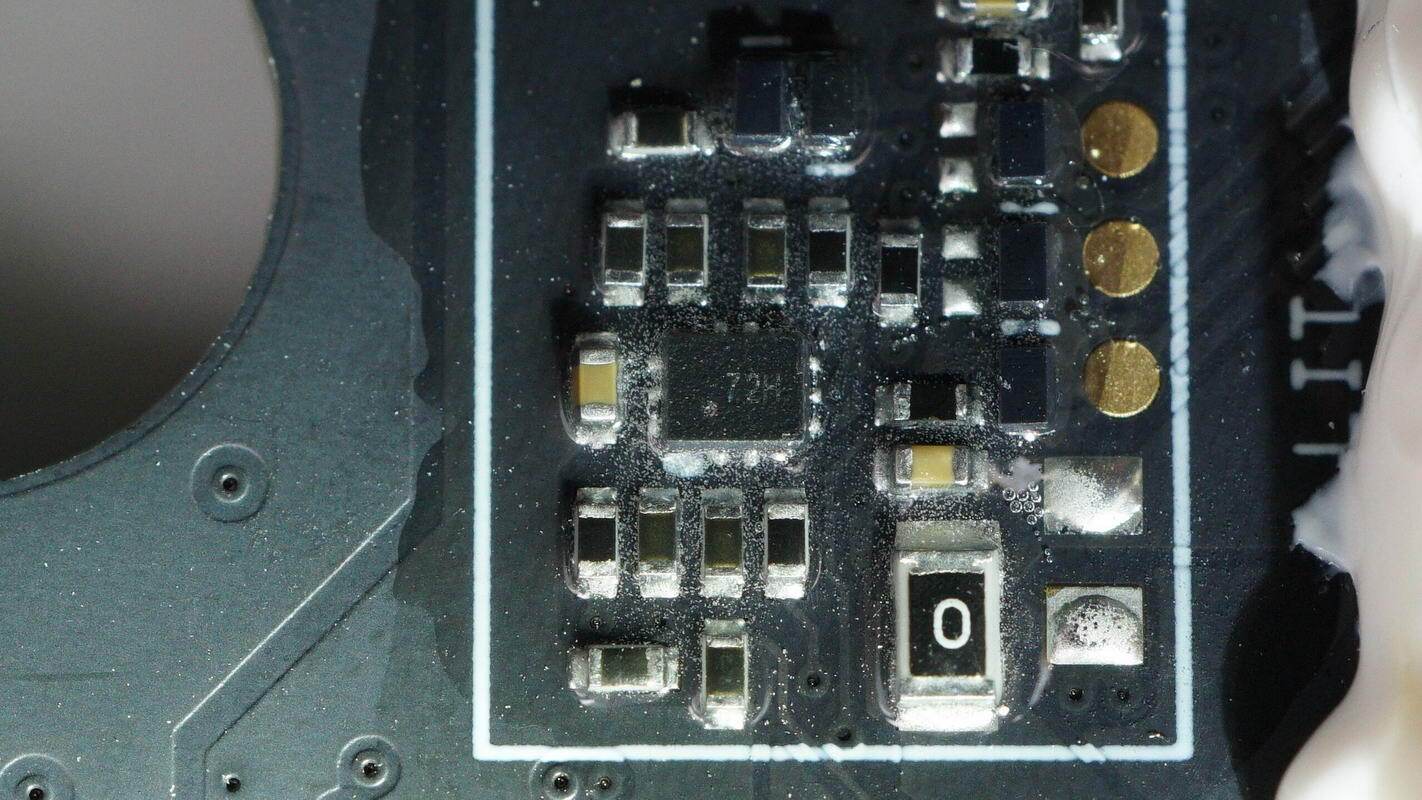

丝印72H的切换开关特写。

连接侧面面板供电的XT30插座特写。

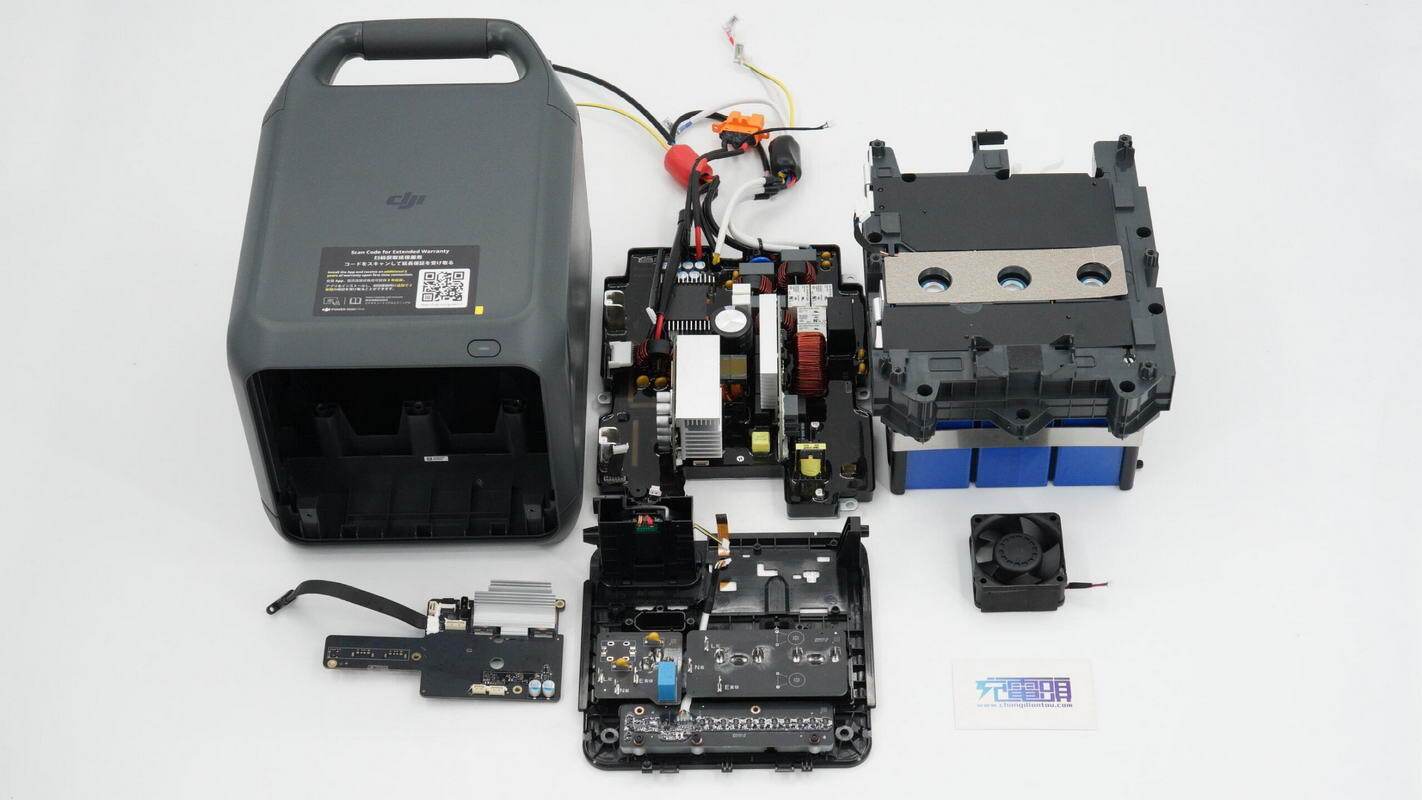

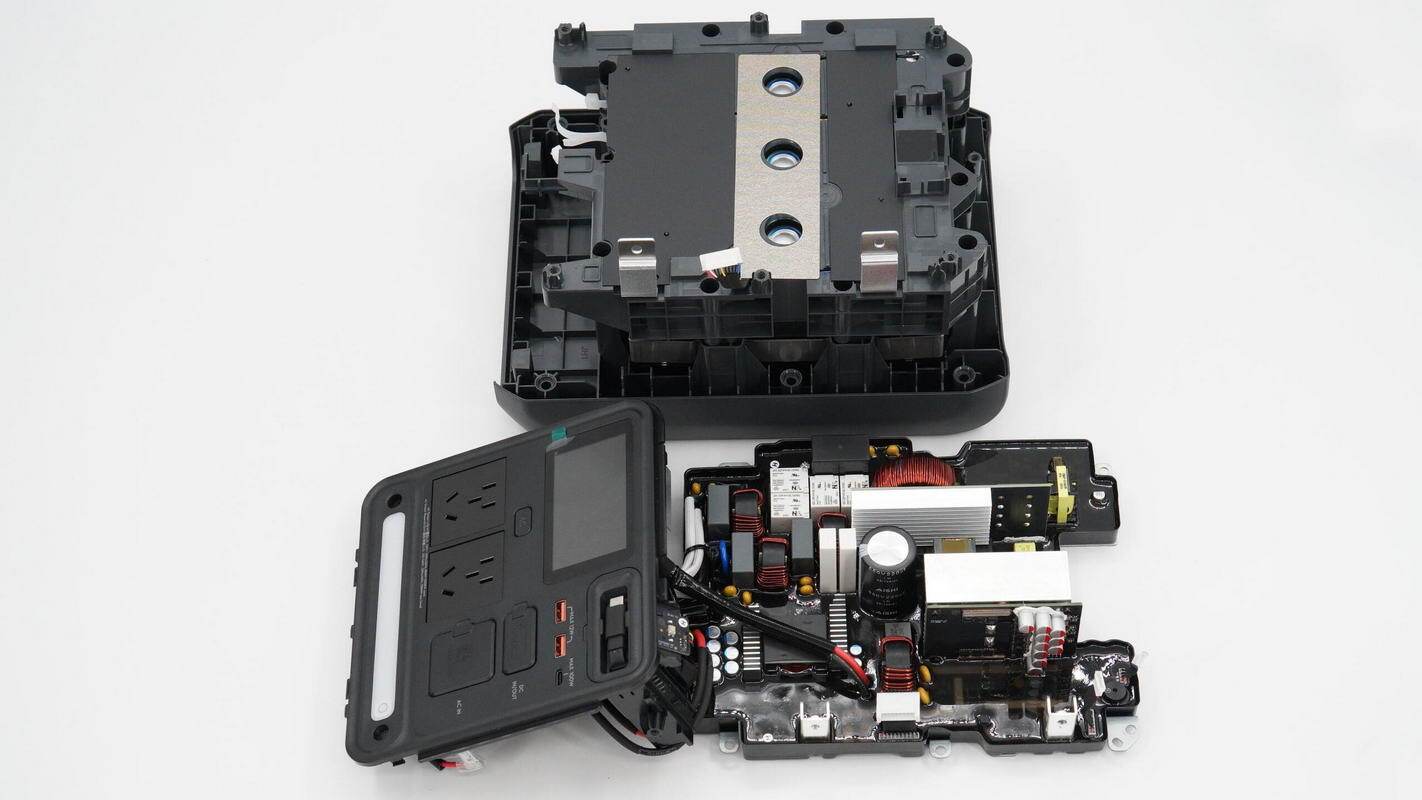

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上大疆创新户外电源DJI Power 1000 Mini的核心器件清单，方便大家查阅。

大疆户外电源DJI Power 1000 Mini采用灰色壳体，机身背面设有一体化把手。户外电源机身正面设有显示屏幕，USB-C接口，USB-A接口，交流输入输出接口，SDC接口和伸缩线。户外电源内置1000Wh磷酸铁锂电池，支持1000W额定输出功率，满足空气炸锅，烧水壶等大功率电器使用。USB-C接口支持100W双向快充，满足笔记本供电需求。

充电头网通过拆解了解到，大疆这款户外电源采用模块化设计，由显示面板，双向逆变模块和电池组组成。电池组采用方形磷酸铁锂电芯，设有塑料框架绝缘，通过螺丝固定到壳体上。电池两侧设有金属板保护，并通过钢带扎紧，对应每颗电芯都设有热敏电阻检测温度。双向逆变模块采用硬胶灌封，起到防尘防潮保护作用。

双向逆变模块使用新洁能NCEP40T15AGU低压开关管，搭配使用NCES75P042D7碳化硅开关管和NCE60NF55D高压开关管。侧面面板使用兆易创新GD32F470VGH6 MCU，USB-C接口使用南芯科技SC8815Q同步升降压控制器搭配SC2021A协议芯片，使用威兆半导体VS3622AE开关管用于升降压转换，新洁能NCEP3065QU用于VBUS控制。

USB-A口降压使用矽力杰SY8366H同步降压芯片，使用思瑞浦TP181A1用于输出电流检测。使用钰泰半导体ETA8210D用于降压，搭配使用圣邦SGM2060-ADJ稳压芯片为MCU供电。PCBA模块整体涂有三防漆绝缘保护，对应同步升降压电感和开关管，逆变开关管均设有散热片，配合风扇散热，精细工艺配合扎实用料，保障用电无忧。
