高速接口的ESD防护已从“能保护”进入“高精度防护”时代。选择低电容TVS管不仅是防护要求，更是高速信号设计的关键一环。只有在不破坏信号完整性的前提下实现有效保护，才能真正做到“稳中求快、安全无忧”。

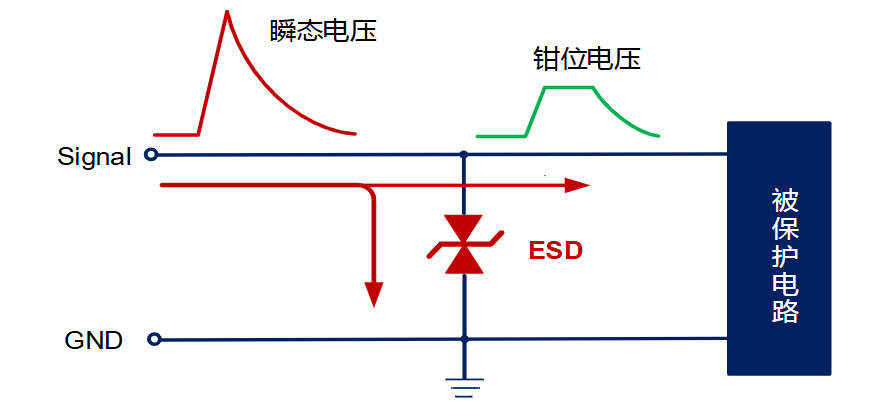

在当今高速数字通信系统中，如USB 3.x/4、HDMI 2.1、Thunderbolt、PCIe 5.0/6.0、10G以太网等，高达数Gbps甚至Tbps的数据传输速率对信号完整性提出了极高要求。与此同时，这些高速接口暴露在外部环境中，也面临着静电放电（ESD）等瞬态干扰的威胁。为了兼顾信号完整性与防护效果，低电容TVS（瞬态电压抑制）管成为高速接口ESD防护设计的首选器件。

尧丰发科技借此机会解析一下本公司的低容ESD静电二极管RCLAMP0521P-N给大家参选！

商品概述

RCLAMP0521P-N是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间、极低电容和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。

RCLAMP0521P-N符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15KV，接触放电±8KV。它采用超小型1.0×0.6×0.5mm无铅DFN封装。小尺寸和极低电容使RCLAMP0521P-N成为保护手机、数码相机、音频播放器、数据接口和许多其他便携式应用的理想选择。

商品参数：

商品特性

• 80瓦峰值脉冲功率（tp = 8 / 20μs）
• 微型DFN1006封装
• 双向配置
• 固态硅雪崩技术
• 低钳位电压
• 低泄漏电流
• 低电容（Cj = 0.35pF，典型值，IO到IO）
• 保护一条数据/电源线
• IEC 61000-4-2 ±20kV接触放电 ±20kV空气放电
• IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
• IEC 61000-4-5（雷击）4A（8 / 20μs）

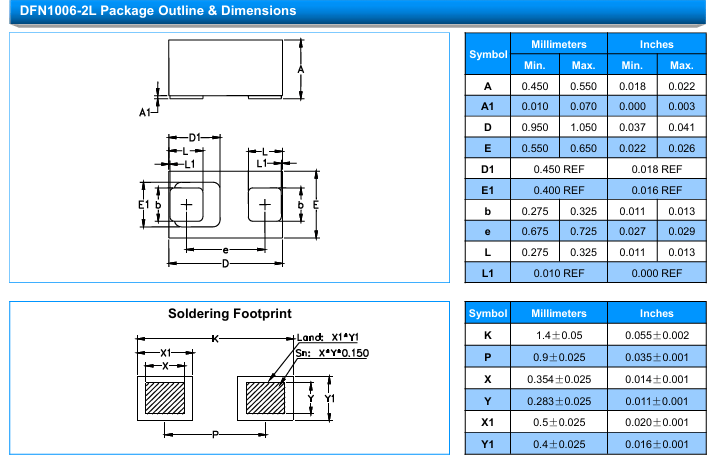

商品尺寸图

应用领域

• 手机及配件。
• 个人数字助理。
• 笔记本电脑和手持设备。
• 便携式仪器。
• 数码相机。
• 外设。
• 音频播放器。
• 键盘、侧键、USB 2.0、液晶显示器。
