一、产品概述

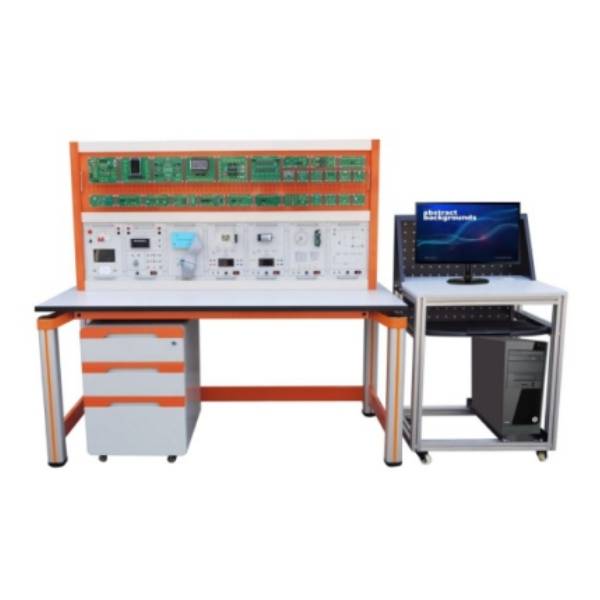

实训平台是集单片机技术、电子技术与无线通信于一体的综合性教学设备。装置采用全模块化、半开放式设计，将MCS51与STM32双核心架构与丰富的显示、传感器、执行机构及通信模块相结合。学生可通过自由组合模块、连接线路并编写程序，完成从基础认知到综合开发的全部实训环节，特别适合《单片机技术》、《电子技术应用》等课程的理实一体化教学。

二、配置功能

平台由实训台、多组控制挂件、实训挂板及近40种独立实训模块构成，功能覆盖全面：

双核心主机：配备MCS51与STM32两种主机模块，均引出所有I/O口，可进行仿真、烧录和程序开发。

闭环控制对象：集成直流调速闭环系统（含霍尔编码电机与PWM调节）与温度调节闭环系统（含加热、传感器与风冷），呈现完整的工业PID控制原理。

运动与电源控制：包含步进电机控制系统（配42步进驱动器）和基于STM32的数控电源研究系统。

丰富的实训模块群：提供涵盖信号采集（超声波、心率、气压、称重、多种温度/光照/气体传感器）、数据处理（并行/串行ADC/DAC、并串转换、运放）、人机交互（数码管、12864液晶、TFT触摸屏、矩阵/独立按键）、执行输出（直流电机驱动、交通灯、蜂鸣器、音频功放/解码）及数据存储与通信（U盘/SD卡、RS485、蓝牙）等近40个独立模块，可组合出数十种实训项目。

软件与资源包：提供包括智能调节、防碰撞、里程表、电子密码锁、蓝牙手环、交流充电桩、发电跟踪器在内的七大完整教学软件资源包，每个项目均配套原理图、源码、仿真文件及微课视频。

智能管理系统：平台搭载“互联网+设备运维系统”，具备过温、短路、过压等7大保护功能，支持通过4.3寸触控屏、手机APP和PC端云平台进行电源管理、故障锁定、远程控制和能耗分析。

三、实训项目

可完成50余个由浅入深的实训项目：

基础训练 (22个)：包括跑马灯、定时器、中断、键盘扫描、数码管/液晶显示、ADC/DAC转换、串并转换、音频驱动、RS232/RS485通信、DS18B20测温等。

综合应用 (12个)：涵盖出租车计价器、超声波倒车雷达、电子语音万年历、电子称、交通灯控制系统、温度/直流调速闭环控制、数据采集、环境监测、DDS信号发生器及MP3播放器等复杂系统设计。

四、技术条件

实训平台尺寸1600mm×700mm×1530mm，配套电脑桌。输入电源为单相三线220V±10%/50Hz，装置容量小于1.5kVA，具备国家标准漏电保护。
