引言：

我们已有6514静电计的情况下，想要测试多台电荷传感器时，往往一台静电计无法满足多路同步测试的需求，同时采购多台静电计成本又会很高，这个时候我们就可以考虑使用矩阵开关、多路采集卡、程控软件来配套使用来满足多路电荷传感器的测试方案；

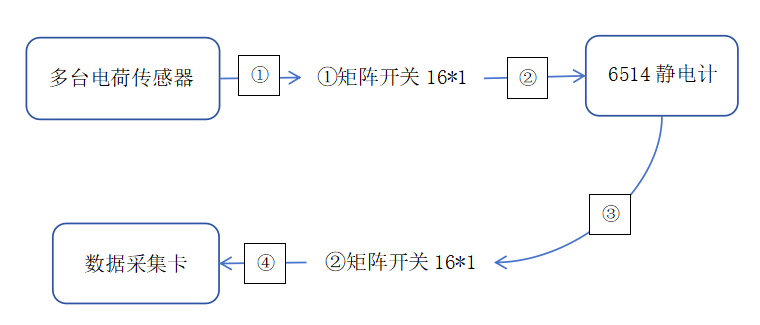

系统流程图：

①：矩阵开关前端十六接口；

②：矩阵开关后端单端接口接静电计测量端口；

③：静电计模拟输出单端口接矩阵开关前端单端接口；

④：矩阵开关后端十六接口接数据采集卡十六接口；

定制软件；定制软件需要满足兼容矩阵开关板卡、静电计、数据采集卡三台设备；

矩阵开关板卡部分：需满足32通道及以上，将板卡分为16*1一通道和16*2二通道两部分，一通道用于静电计前端采集通道切换，二通道用于静电计后端模拟输出端口的采集通道切换，此过程需要保持一、二通道开关通道切换保持一致。

静电计部分：软件需满足设置静电计采集设置以及参数设置。

采集卡部分：软件需满足控制不同通道采集到的数据可分序号保存。

如您有任何疑问，欢迎联系安泰测试！
